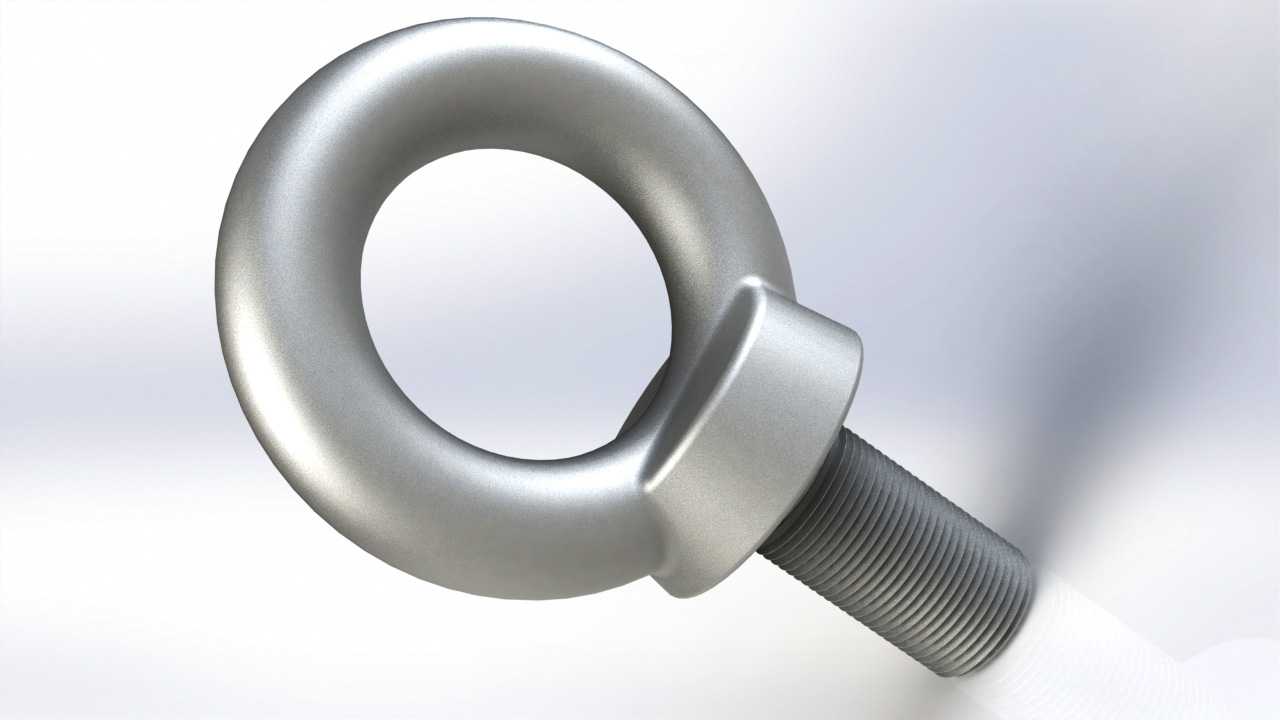

Creo参数化环首螺栓结构设计方案

　　环首螺栓作为工业场景中高频使用的连接兼承重构件，常出现在需要频繁吊装、移位的设备装配环节，比如中小型电机壳体的顶部吊装位、模具模架的起吊安装点、小型自动化设备的整机转运吊点，甚至部分户外通讯机柜的壁挂辅助固定位都能见到它的身影，区别于普通外六角螺栓仅承担轴向锁紧的功能，环首螺栓的环形头部额外承担了吊具挂载、绳索穿绕的受力需求，这也决定了它的结构设计不能直接套用普通螺栓的参数逻辑。

　　从实际受力逻辑出发做参数化设计时，首先要拆分两个核心受力段：一是下方的外螺纹啮合段，二是上方的环形吊耳段，中间过渡的台肩结构是容易被忽略的应力集中区。螺纹段的设计需要匹配常用的公制粗牙螺纹规格，建模时要保证牙型角60度的标准轮廓，螺纹收尾处的退刀结构不能做尖锐直角，否则在承受斜向拉力时，退刀位置很容易出现应力断裂；环形头部的截面不能做成正圆形等截面，实际受力时环体的内侧弧面受拉应力更大，外侧弧面相对应力更低，所以参数化建模时可以给环体内侧做适当的壁厚加厚，同时环孔的内径要预留足够的穿绳间隙，保证常规直径的钢丝绳、卸扣能顺利穿入，不会出现卡滞影响挂载效率。

　　中间的过渡台肩要做足够的承压面设计，当螺栓拧入安装基体后，台肩的下端面需要完全贴合安装面，不能出现悬空或者局部接触的情况，否则锁紧时会出现偏载，长期受振动载荷容易出现螺纹松脱。参数化设计的核心优势在于，当需要适配不同承重等级的需求时，只需要调整螺纹公称直径、环体截面直径、环孔内径这几个核心参数，整个模型就能自动更新，不需要重新绘制每个特征，比如从M8的小型机柜用环首螺栓调整到M20的模具起吊用环首螺栓，只需要修改对应参数表的数值，就能保证所有过渡圆角、螺纹牙型、台肩尺寸的比例同步匹配，不会出现手动改图时容易遗漏的圆角不连续、螺纹长度不匹配的问题。

　　安装边界的考量要融入建模过程中，螺纹段的有效啮合长度要满足：拧入钢质基体时不小于1倍螺纹公称直径，拧入铸铁类基体时不小于1.5倍公称直径，所以建模时螺纹段的长度参数要预留足够的调整余量，同时台肩的外径要比螺纹大径大出至少30%，保证承压面有足够的接触面积分散压力，不会在锁紧时压坏基体表面。环体的中心要和螺纹段的轴线完全重合，不能出现偏心，否则起吊时螺栓会承受额外的弯曲力矩，很容易在螺纹根部出现断裂，参数化建模时要把环体中心和螺纹轴线设置为重合约束，所有特征的定位都基于这条中心轴线做关联，避免参数调整时出现位置偏移。

　　实际使用中环首螺栓经常会承受非垂直方向的拉力，所以环体和台肩的过渡位置必须做足够大的圆角过渡，不能做直角衔接，圆角半径至少要达到环体截面半径的20%，用来分散斜拉时的应力集中。螺纹部分的起始端要做倒角引导，方便安装时快速对准螺纹孔，不会出现螺纹错牙的情况，倒角角度通常取45度，倒角大小匹配螺纹螺距，保证首牙不会出现磕碰变形。整个模型的参数化逻辑要把所有工程约束都嵌入到特征关系里，比如环体截面直径和螺纹公称直径的比例关系、台肩外径和螺纹大径的比例关系、过渡圆角和相邻特征尺寸的关联，这样不管参数怎么调整，生成的模型都能符合工程使用的受力要求，不会出现结构比例失调的问题。

　　在不同的应用场景里，环首螺栓的受力工况差异很大，比如用在模具上的环首螺栓经常要承受频繁的冲击载荷，环体部分的截面安全系数要取到更高的数值；用在机柜壁挂辅助固定的环首螺栓，主要承受静态的拉拽力，截面尺寸可以适当收窄，但依然要保证过渡位置的圆角要求。参数化设计时可以把这些不同工况的安全系数做成可调整的参数项，切换工况时只需要修改安全系数数值，模型就能自动计算出对应的各部分尺寸，大幅提升同系列不同规格产品的设计效率，避免重复建模的冗余工作。建模过程中还要注意表面的连续性，环体的外表面要做光滑过渡，不能出现建模棱线，否则后续做有限元受力分析时，棱线位置会出现虚假的应力集中峰值，影响分析结果的准确性，也会给后续的加工制造带来不必要的打磨工作量。
