Bystronic七边形激光喷嘴体结构设计

　　在高功率激光切割设备的耗材体系里，喷嘴体是直接关联切割稳定性、气流导向精度的核心衔接零件，这款七边形结构的Bystronic激光喷嘴体，主要适配百超系列光纤激光切割头的安装位，承担着锁紧固定喷嘴芯、规整辅助气流路径、隔绝切割飞溅反渣的核心作用。从实际车间使用场景来看，激光切割作业时，辅助气体从切割头气路输出后，会先经过喷嘴体的内腔完成气流整流，再通过前端喷嘴的收缩孔道形成稳定的层流气柱，吹除切割缝内的熔融金属残渣，同时冷却切割区域的镜片与周边结构，而喷嘴体本身的结构精度，直接决定了气流的同轴度，一旦配合间隙超差或者外形安装对位不准，很容易出现气流偏斜、切割面挂渣、切缝宽度不均的问题，严重时还会导致反渣飞溅打坏聚焦镜片，造成不小的设备维护成本。

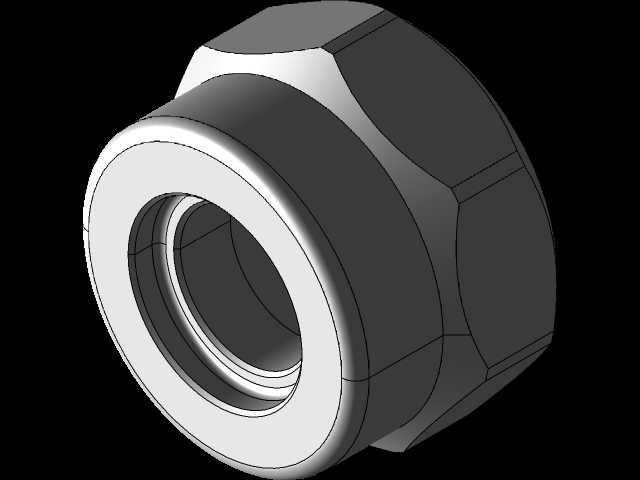

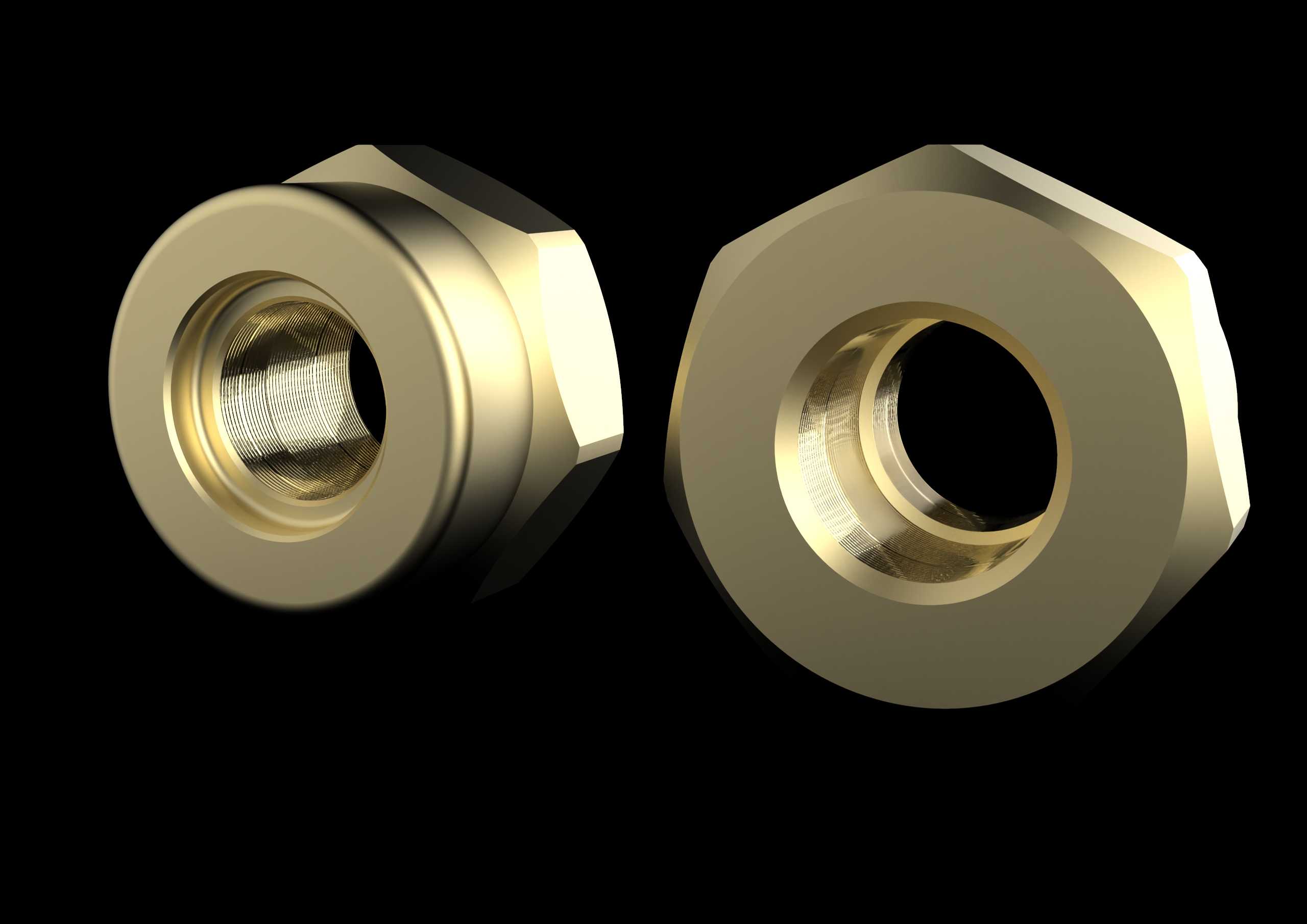

　　这款喷嘴体采用七边形的外轮廓设计，并非随意选择的外形，首先是考虑到安装锁紧时的受力需求，相比传统的六边形结构，七边形的锁紧面多了一个受力边，在频繁更换喷嘴的拆装过程中，扳手咬合的接触面积更均匀，不容易出现边角打滑、拧圆的情况，尤其是在切割作业后喷嘴体受热氧化、表面附着飞溅渣的工况下，多一个受力面能大幅降低拆装时的滑牙概率，减少现场维护的辅助时间。其次七边形的外形在和切割头安装座配合时，周向定位的容错率更高，安装时不需要刻意对准某一个边的角度，就能顺利卡入安装位的防转槽内，适配快拆式的切割头结构，符合钣金加工车间快换耗材的作业需求。

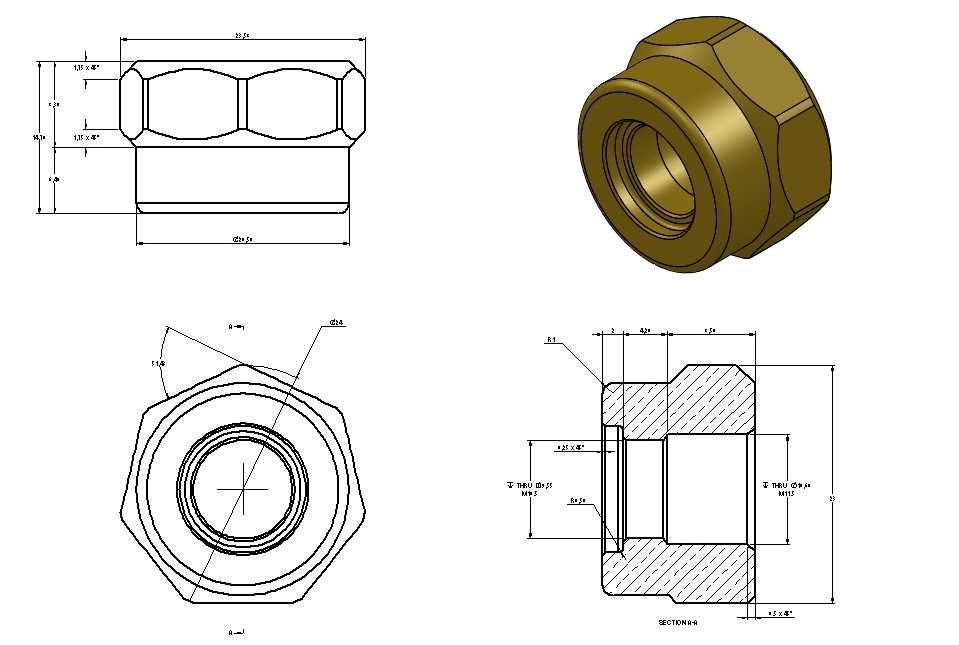

　　从结构设计的细节来看，这款喷嘴体的内腔采用阶梯式的通孔结构，靠近切割头进气侧的孔径更大，能够承接气路输出的大流量辅助气体，减少气流进入时的局部阻力，靠近喷嘴安装侧的孔径做了收敛过渡，和喷嘴芯的进气端形成平滑的衔接面，避免气流在腔体内形成紊流。内壁的加工粗糙度控制在较低水平，减少气流沿程流动时的摩擦损耗，保证出口处的气流压力稳定。外螺纹部分采用细牙螺纹设计，和切割头安装座的配合精度更高，锁紧后的同轴度可以控制在0.02mm以内，保证气流中心和激光束的中心重合，不会出现偏吹的问题。材质上选用黄铜作为基材，一方面是黄铜的导热性能优异，能够快速将切割过程中传导到喷嘴体上的热量散发出去，避免高温传导到切割头内部损坏密封件和光学镜片，另一方面黄铜的质地偏软，在和安装座配合时能够形成更好的密封面，减少辅助气体的泄漏，保证切割时的气压稳定，同时黄铜本身的抗飞溅粘附性能较好，切割产生的熔融金属渣溅到表面后不容易牢固粘连，日常维护时用钢丝刷就能轻松清理，延长耗材的使用寿命。

　　从安装边界尺寸来看，这款喷嘴体的整体轴向长度控制在适配百超切割头的安装深度范围内，安装后不会突出安装座过多，避免切割时碰撞到板材表面，尤其是在切割起伏板材或者进行高速度抬刀移动时，合适的轴向长度能减少撞枪的风险。七边形的对边尺寸严格匹配标准锁紧扳手的规格，现场不需要定制特殊工具，使用常规的开口扳手就能完成拆装作业。内腔的螺纹规格和前端喷嘴的安装螺纹完全匹配，能够兼容同系列不同孔径的切割喷嘴，不管是切割薄板用的小口径喷嘴，还是切割厚板用的大口径喷嘴，都能直接安装在这个喷嘴体上，不需要更换其他衔接零件，减少车间的耗材备库种类。在实际切割应用中，这款喷嘴体可以适配氧气、氮气、压缩空气等多种常用辅助气体，不管是切割低碳钢、不锈钢还是铝合金板材，都能保证气路的密封性能和气流稳定性，不会因为气体种类的不同出现密封失效或者结构腐蚀的问题。另外七边形的结构相比圆形外轮廓的喷嘴体，防转性能更好，在高速气流的反作用力下，不会出现使用过程中喷嘴体松动、喷嘴位置偏移的问题，长时间连续切割作业时的结构稳定性更有保障，适合大批量钣金加工的连续生产工况，减少因为耗材松动导致的切割质量异常和设备停机时间。
