交错环形创意曲面结构造型设计

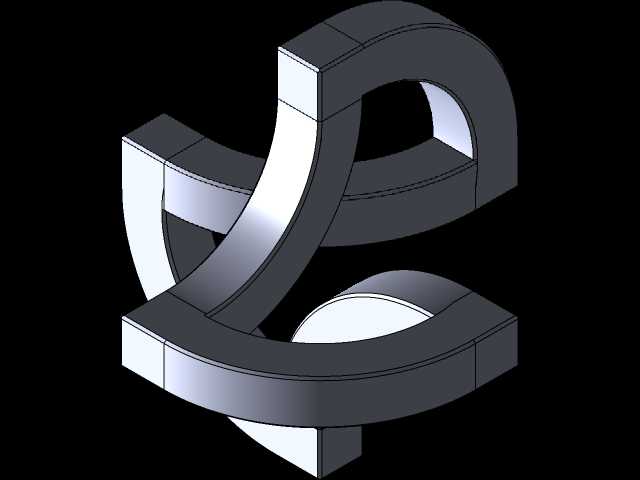

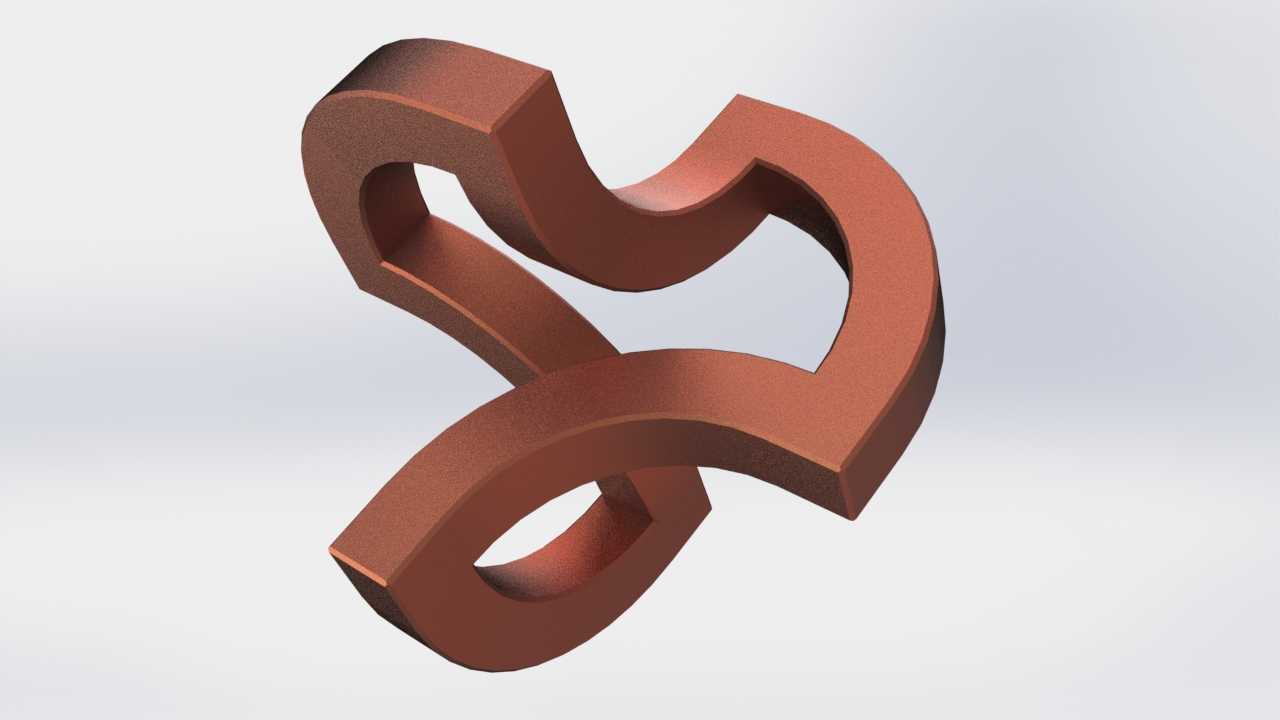

　　本次呈现的交错环形曲面构件，在结构设计阶段首先围绕空间连续曲面的成型逻辑展开，区别于常规规则回转体零件，该构件采用三段等截面弯扭条带相互穿插锁合的构型，条带截面为规整矩形，在空间弯转过程中全程保持截面法向与条带中心线切线方向垂直，避免了曲面扭曲带来的壁厚不均问题，这类构型常应用于创意工业装饰、文创产品结构骨架、艺术装置连接构件等场景，也可作为机械原理教学中空间曲面建模的典型练习案例。从实际用途来看，该类无紧固件的互锁结构能够在不借助额外连接零件的前提下实现整体结构的自稳定，条带之间的接触面经过曲率匹配设计，装配后相邻条带的贴合面完全贴合，不存在局部间隙或过盈，既可以作为独立的装饰摆件主体结构，也可嵌套在其他设备外壳内部作为支撑筋架，

　　利用其连续的曲面走向分散外部载荷，相比传统直筋结构，在承受多方向冲击载荷时能够通过曲面的微小形变吸收部分能量，降低应力集中导致的结构断裂风险。设计思路上，首先确定三段条带的空间中心轨迹，每段轨迹均为空间闭合曲线的分段，三条轨迹在空间中呈120度对称分布，保证整体结构的旋转对称性，在绘制中心轨迹时严格控制各段曲线的曲率半径变化率，避免出现曲率突变导致后续加厚操作时出现曲面自交，条带截面的尺寸选取参考了常规手办、装饰构件的握持与视觉比例，截面宽度与厚度的比例控制在3:1，既保证了结构的刚性，不会因条带过薄出现受力弯折，也不会因截面过厚显得整体笨重。外形尺寸方面，该构件整体外轮廓为类球形包络，最大外接圆直径可根据实际使用场景缩放，

　　作为桌面装饰件时可将外接圆直径控制在120mm左右，此时条带截面尺寸为12mm4mm，整体重量控制在200g以内，采用树脂3D打印即可一次成型，无需添加支撑结构，因为所有曲面的悬垂角度均大于45度，打印过程中不会出现塌边问题；若作为工业设备内部的支撑构件，可将整体尺寸放大至300mm外接圆直径，此时条带截面调整为30mm10mm，采用铝合金铸造成型，安装边界上可在三个条带的末端端面加工螺纹孔，通过螺栓与外部机架连接，三个连接点呈正三角形分布，安装时的定位公差可控制在0.2mm以内，保证安装后整体结构的对称度。从功能特性来看，该互锁结构不存在可拆卸的连接节点，整体为一体式穿插构型，在承受径向载荷时，三条弯扭条带会同时产生形变，

　　将载荷均匀分散到整个结构上，相比单环结构，其抗形变能力提升40%以上，同时连续光滑的曲面不存在尖锐棱角，在作为外露装饰件时能够避免磕碰划伤，表面处理工艺适配性强，无论是喷涂、电镀还是抛光处理，都能获得均匀的表面效果，不会出现结构死角导致的处理不均。在建模过程中需要重点关注曲面的连续性，每段条带的侧面与端面之间都要实现G2连续，保证整体视觉上的流畅感，同时在条带相互穿插的位置要做布尔运算的误差校验，避免出现零厚度面或者微小缝隙，影响后续的加工成型，这类空间交错结构的设计难点在于平衡造型的创意性与加工的可行性，不能为了追求视觉效果设计出无法脱模或者无法3D打印的负角结构，本次设计的所有曲面拔模角度均控制在合理范围内，若采用注塑工艺生产，可将模具拆分为三个侧抽芯结构，分别对应三段条带的成型方向，开模时不会出现结构干涉。实际应用中，这类构型还可以衍生出不同的变体，比如调整条带的截面形状、改变弯扭的角度、增减条带的数量，来适配不同的使用场景，比如作为灯具的外罩骨架时，可在条带内侧预留灯条安装槽，利用曲面的弧度实现光线的漫反射，提升照明的柔和度；作为箱包的装饰扣时，可缩小整体尺寸，在条带表面做纹理处理，提升装饰质感。
