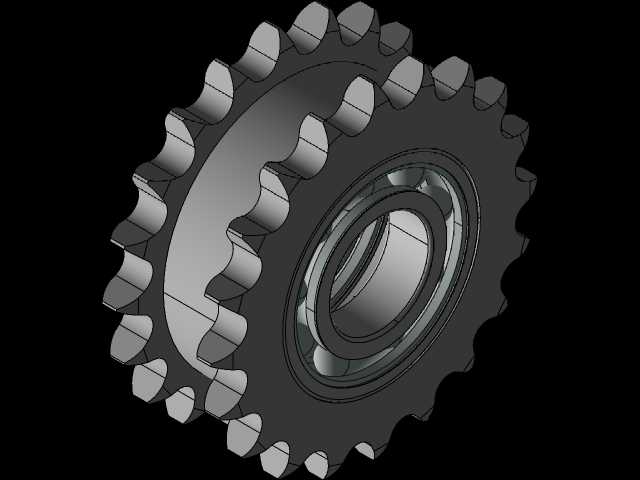

RS60规格双列链轮带轴承集成传动件

　　在各类链传动输送系统、重载动力传输工位中，双列链轮的应用场景覆盖范围极广，从自动化生产线的物料输送段，到农机、工程机械的动力分路结构，再到物流分拣设备的驱动端，都能见到这类零件的身影。不同于单排链轮仅能适配单根链条的传动局限，RS60规格的双列链轮可同时啮合两根同规格的60号滚子链条，在不额外增加链轮轴向安装空间的前提下，将单路传动的承载能力提升近一倍，尤其适合需要双侧同步驱动、或者传动负载较大、对传动同步性有较高要求的工位。

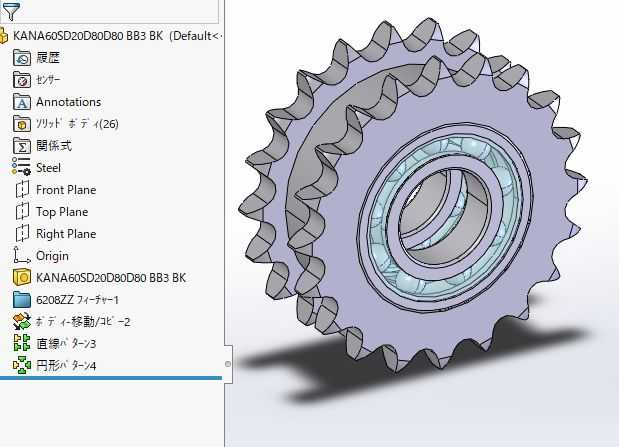

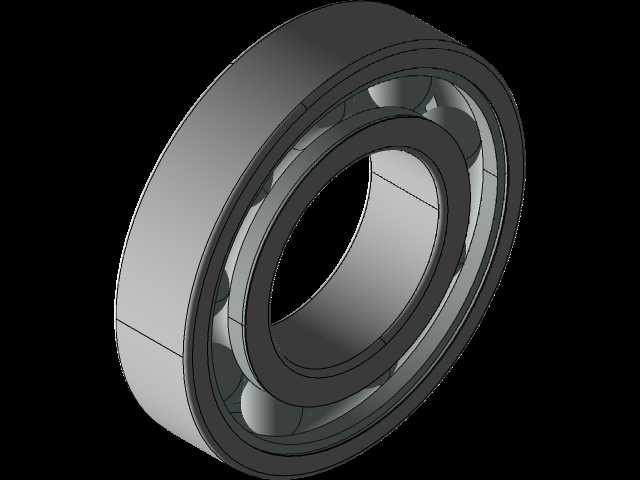

　　这款链轮在设计时直接集成了标准深沟球轴承作为内圈旋转支撑，省去了传统链轮结构需要额外选配轴承、设计轴承安装位、调整轴系配合公差的步骤，安装时仅需将组件穿入固定心轴，通过轴承内圈与心轴的过渡配合完成定位，外圈随链轮齿部同步旋转，既简化了装配流程，也能避免现场装配时轴承压装偏斜、配合间隙不当导致的早期磨损问题。齿部的齿形完全遵循RS60滚子链的啮合参数设计，齿廓曲线经过修形处理，在链条啮入、啮出的过程中能减少刚性冲击，降低传动过程中的噪音与多边形效应带来的速度波动，即使在中高速传动工况下，也能保证链条与齿面的平稳贴合，避免跳齿、脱链的故障。

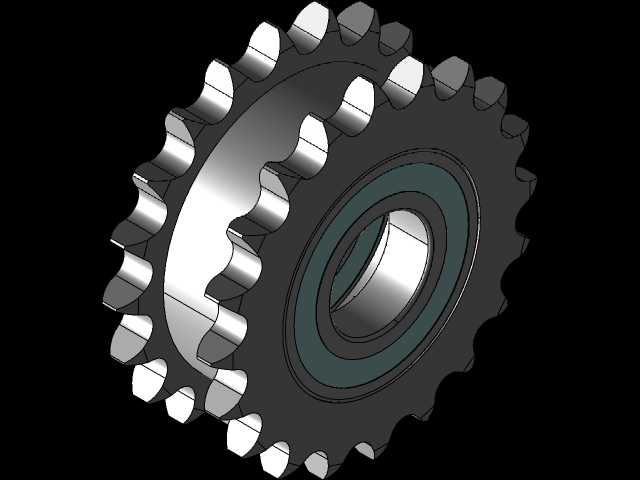

　　从结构尺寸来看，这款链轮的节圆直径匹配对应齿数的RS60链条传动参数，齿顶圆、齿根圆的尺寸公差严格控制在链传动标准要求的范围内，保证链条滚子能顺利落入齿根位置，不会出现卡滞、啮合过紧导致的额外磨损。轮毂部分的厚度经过强度校核，在承受双侧链条最大张紧力的工况下，不会出现轮毂变形、键槽挤压崩裂的问题；集成的轴承选型匹配链轮的额定负载与转速区间，轴承两侧自带密封结构，能阻挡传动环境中的粉尘、碎屑进入轴承滚道，延长维护周期，在多粉尘的车间、户外作业设备上使用时，无需额外增加轴承密封防护结构。

　　实际选型应用时，需要注意安装边界的轴向尺寸，双列结构的链轮整体宽度大于同规格单排链轮，安装前要确认轴端的固定空间足够，两侧的链条张紧调节机构要保持同步，避免单侧链条过松或过紧导致链轮承受偏载，长期偏载不仅会加速齿面的不均匀磨损，还会对集成轴承的滚道造成单侧压力，大幅缩短轴承的使用寿命。齿部的材料选型通常适配中碳钢调质处理，齿面经过高频淬火提升硬度，能应对链条滚子长期啮合带来的摩擦磨损，在有腐蚀环境的应用场景下，也可以根据需求更换不锈钢材质的同参数链轮，但需要注意对应调整轴承的材质与密封等级，保证整体结构的使用寿命匹配。

　　在传动系统的布局中，这类带集成轴承的双列链轮常作为从动张紧轮或者端部驱动轮使用，作为驱动轮使用时，需要额外设计扭矩传递的连接结构，比如在链轮轮毂侧面加工销孔或者键槽，与驱动轴的扭矩输出端连接，避免仅靠轴承内圈传递扭矩导致打滑；作为张紧轮使用时，可直接将心轴固定在张紧调节支架上，通过调整支架位置改变链轮的中心距，实现双侧链条的同步张紧，比两个独立单排链轮的张紧结构更易保证调节精度，减少两侧链条张紧度不一致带来的传动不同步问题。
