立式齿轮齿条刚性低剖面直线致动机构

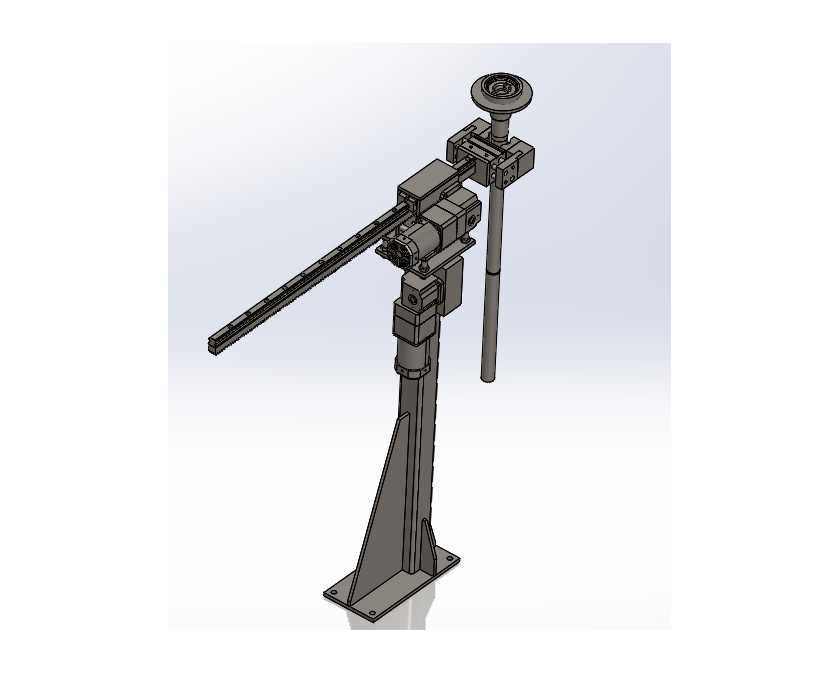

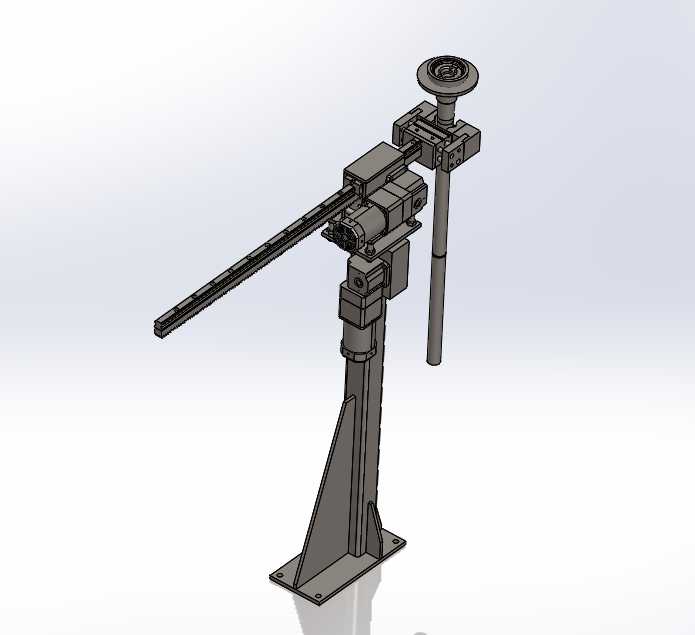

　　该刚性低剖面致动机构主要面向通讯设备生产、电子组装产线中狭小安装空间内的直线顶升、横向推送复合动作场景，常见于6S标准车间内的工位物料精准移位、测试工位探针压合、小型部件夹持移送等工序，区别于常规气缸、电缸的单一直线动作输出，该机构可同时完成竖直方向升降与水平方向直线进给的复合运动，适配低安装高度要求的工位布局，避免传统长行程致动器顶部预留空间不足的问题。从结构设计逻辑来看，整套机构采用立式立柱作为承载基体，立柱底部设计带安装孔的三角加强筋法兰底座，可直接通过螺栓固定在铝型材工作台面或钢制设备机架上，底座安装孔位采用长圆孔设计，允许安装时进行±5mm的位置微调，降低机架加工的孔位精度要求；立柱主体采用矩形空心型钢加工，

　　内部预留传动杆走线与运动避让空间，竖直方向的传动采用光轴导轨配合滑动衬套实现低摩擦升降导向，避免悬臂负载下的卡滞问题。水平方向的传动组件采用齿轮齿条啮合结构，小齿轮通过伺服电机经减速箱直接驱动，齿条集成在水平滑台的底部，滑台两侧采用微型直线导轨做导向，保证水平进给的重复定位精度，滑台末端可根据实际工况加装夹持器、压头、吸盘等执行末端，满足不同工序的动作需求；顶部的手轮结构用于设备调试阶段的手动微调，可在断电状态下手动调整滑台的竖直高度与水平位置，方便初始工位标定与故障排查。设计过程中针对低剖面的核心要求，将水平传动组件的驱动电机侧装在滑台的竖直安装面上，而非传统的端部直连布局，有效压缩了水平方向的整体安装长度，

　　同时将竖直升降的驱动组件布置在立柱的侧方空腔内，避免顶部驱动带来的整体高度增加，整套机构在完全收回状态下的竖直高度可控制在800mm以内，水平伸出最大行程为300mm，竖直升降行程为200mm，适配多数桌面型自动化设备的内部安装边界。从实际使用的负载特性来看，齿轮齿条的传动形式相比同步带传动具备更高的刚性，可承受10kg以内的端部负载，不会出现传动回程间隙过大的问题，适合需要刚性压合、精准移位的工序，所有传动配合面均设计有润滑脂注油孔，日常维护时可直接通过注油孔补充润滑，无需拆解结构；外露的传动部件均设计有可拆卸的钣金防护罩，避免车间内的灰尘、碎屑进入啮合区域造成磨损，同时满足设备的安全防护要求，防止操作人员误触运动部件。

　　在三维建模过程中，所有配合面均按照实际加工公差进行了间隙预留，导轨安装面、齿轮轴的同轴度、齿条的安装平行度均标注了对应的形位公差要求，可直接导出工程图用于生产加工，模型中所有标准件如螺栓、轴承、衬套均采用通用规格，无需定制特殊件，降低生产采购成本；针对不同的安装场景，底座的安装尺寸、滑台的行程长度均可通过参数化调整快速修改，无需重新进行整体结构设计，可快速适配不同工位的布局需求。
