金属质感弧面蜗杆传动零件三维设计

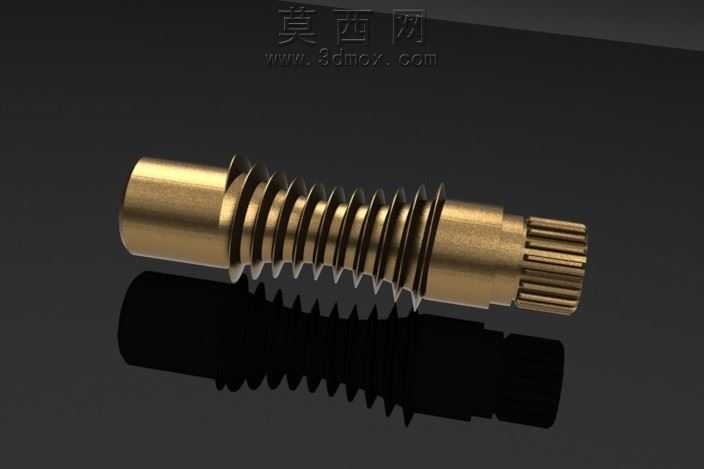

本作品为弧面蜗杆类传动零件的三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先根据传动啮合需求确定蜗杆的轴向齿距、齿形弧面曲率、导程角等核心参数，通过螺旋扫描命令生成连续的弧面齿形结构，保证齿面与配对蜗轮啮合时的接触面积符合传动承载要求。零件左端设计为光滑圆柱轴段，用于装配时的轴承定位与支撑，轴段与齿部衔接处做了过渡圆角处理，避免应力集中导致的零件失效；齿部右侧设计有外花键结构，花键的齿形、齿数、键宽均按照传动扭矩输出需求匹配，用于和外部传动部件实现周向固定，传递旋转动力。建模过程中对所有锐边做了0.2mm的倒角处理，既符合实际机械加工的工艺要求，也避免装配过程中出现锐边划伤的问题。材质与渲染阶段，为零件赋予黄铜金属材质，调整材质的粗糙度、金属度参数还原铜质零件的哑光金属质感，同时添加环境反射效果，让齿面的弧面轮廓在光影下清晰呈现；场景中添加平面承接阴影，通过三点布光方案突出零件的结构层次：主光源从侧上方照射，勾勒齿形的螺旋轮廓与花键的齿顶细节，补光弱化暗部死黑区域，轮廓光分离零件与深色背景，让整体渲染效果更具真实感，清晰展现零件的结构特征与加工质感。设计过程中重点考量了弧面齿形的啮合精度，通过参数化关联保证齿形从起始端到终止端的曲率平滑过渡，避免出现啮合卡滞的问题；同时兼顾零件的加工工艺性，所有轴段的直径差、退刀结构都符合常规车削、铣削加工的走刀要求，让三维模型不仅具备外观展示效果，也可直接用于后续的工程图生成、加工工艺编排以及传动装配模拟。
