套筒接杆式扳手管三维结构设计

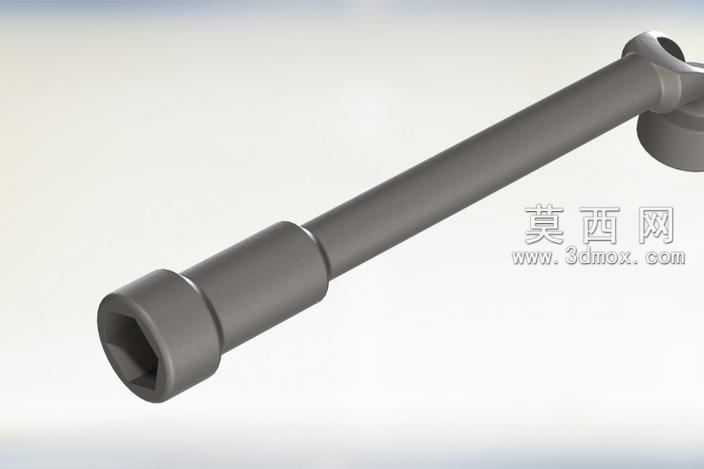

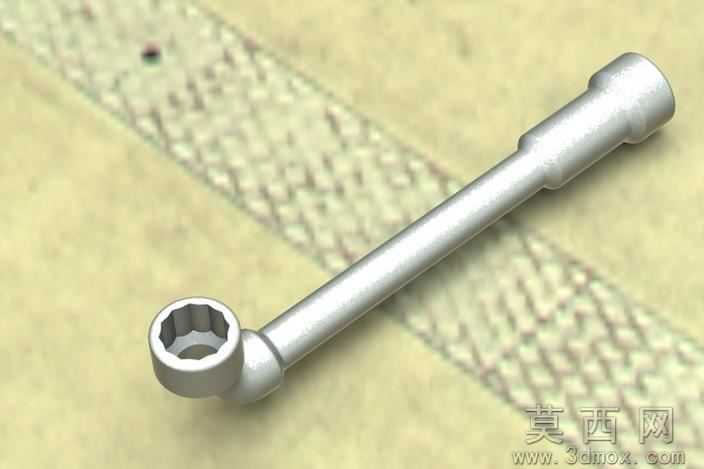

本作品为手动紧固作业使用的扳手管三维模型，建模过程采用SolidWorks软件完成全参数化设计，整体建模逻辑遵循机械加工的实际生产流程，从基础草图绘制到特征堆叠逐步完成结构搭建。首先针对扳手管的核心功能需求进行结构拆解：一端为内六角套筒端，建模时严格匹配标准内六角对边尺寸公差，套筒端部做倒角处理，既模拟实际生产的去毛刺工艺，也能在装配场景中实现与紧固件的顺畅导入；杆身部分采用等直径长圆杆结构，建模时通过拉伸凸台特征完成主体，在杆身与套筒衔接位置设计阶梯轴过渡结构，避免应力集中，还原真实产品的强度设计逻辑；另一端为驱动连接端，设置带通孔的铰接球头结构，可与配套的扳手柄部实现铰接配合，满足多角度施力的使用需求。材质渲染阶段采用哑光金属材质，模拟铬钒钢锻造后的表面喷砂处理效果，调整材质的粗糙度、金属度参数，还原五金工具的真实质感，同时添加柔和的环境光影，清晰呈现杆身的圆柱轮廓、套筒端的内六角型腔细节、铰接端的通孔与球面结构。设计过程中充分考虑手动工具的人机工程与力学性能，杆身长度经过合理设定，保证施力时的扭矩传递效率，各衔接位置的圆角过渡均按照五金工具的行业设计规范设置，既避免尖锐边角带来的使用安全隐患，也提升模型的结构合理性。模型的所有特征均保留完整参数，可根据实际使用需求调整套筒规格、杆身长度、铰接端尺寸，适配不同规格紧固件的作业场景，整体模型无破面、无冗余特征，装配关系清晰，可直接用于工具产品的结构展示、装配模拟以及生产加工前的结构验证，完整还原了真实扳手管的外观形态与内部结构细节，能够满足机械教学、工具设计、产品展示等多场景的使用需求。
