两相步进电机驱动控制模块结构设计

　　在非标自动化设备、小型数控雕铣设备、3D打印运动轴、桌面级机械臂这类需要精准步进位移控制的场景里，两相步进电机的驱动模块是整套运动系统的核心执行控制单元，这款驱动模块的结构设计完全围绕工业现场的安装适配、散热需求、接线便利性做了针对性优化。从实际选型适配的角度看，这类驱动模块主要承担脉冲信号分配、电流斩波调控、电机绕组换向的核心功能，能够接收上位控制器输出的方向与脉冲信号，将控制信号转化为电机绕组的分时通电逻辑，实现步进电机的转速、转向、输出扭矩的精准控制，适配42、57系列常规两相混合式步进电机的驱动需求，可覆盖绝大多数小型自动化设备的单轴驱动需求。

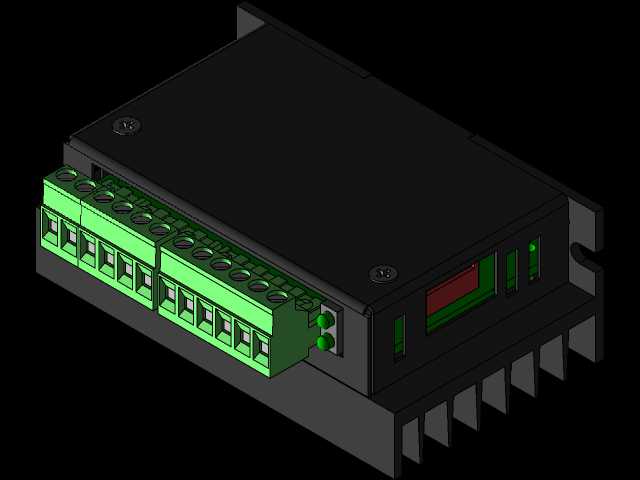

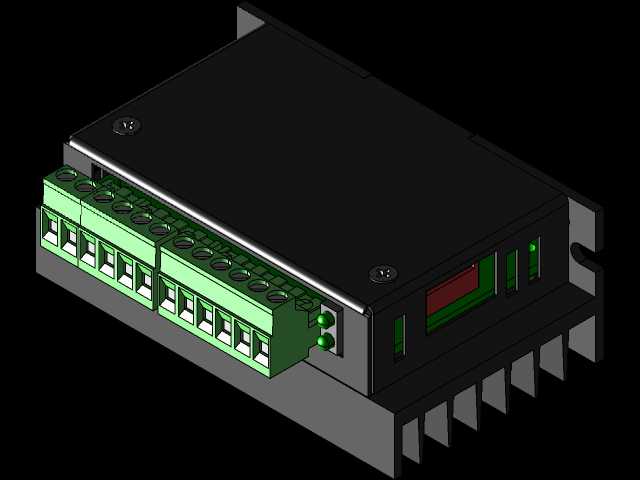

　　结构设计层面，模块主体采用一体化铝挤型散热壳体作为基底，壳体侧边排布密集的平行散热齿，在自然对流的安装环境下即可满足持续输出工况下的功率器件散热需求，无需额外加装风冷组件即可适配常规工业电控柜内的安装环境，避免散热不足导致的输出电流降额、驱动过温保护触发等问题。壳体上方覆盖印有参数标识与拨码说明的丝印面板，面板上预留的拨码开关位置对应电流档位、细分步数的调节功能，用户无需外接上位机即可通过硬件拨码完成输出电流、细分精度的参数配置，适配不同扭矩规格的电机、不同位移分辨率的运动控制需求。

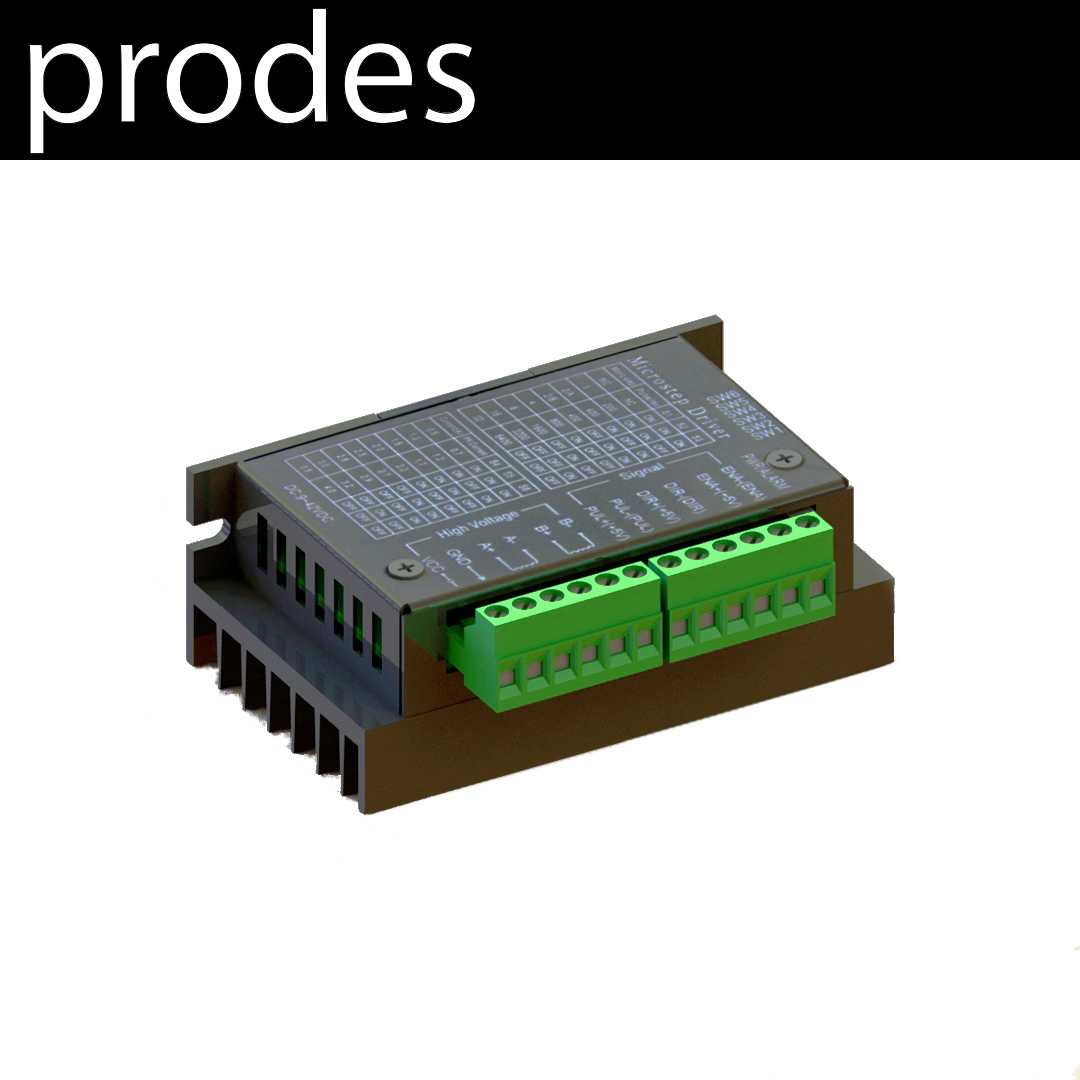

　　接线端采用两组并排的绿色插拔式接线端子，端子引脚间距采用工业通用的5.08mm标准间距，一侧端子对应电源输入、电机绕组接线，另一侧对应脉冲信号、方向信号、使能信号的控制端接线，端子带防松卡扣设计，设备运行过程中出现振动时也不会出现接线松脱、接触不良的问题，插拔式的结构也方便后期维护时快速拆装驱动模块，无需逐根拆除接线。模块整体安装孔位采用标准的孔距设计，可直接适配市面通用的驱动安装支架、电控柜内的DIN导轨安装附件，也可直接通过螺丝固定在设备的金属安装板上，安装边界预留足够的安全间隙，接线端子与壳体边缘的距离满足电气安规的爬电距离要求，强电接线端与弱电信号端之间做了物理分隔，避免强电干扰串入控制信号回路导致的电机运行丢步、抖动问题。

　　从电路布局的结构适配来看，功率器件直接贴合在铝制散热壳体上，导热路径短，热阻更低，持续运行时功率器件的热量可快速传导到整个散热壳体上散出，信号处理电路与功率驱动电路在壳体内做了分区布局，减少功率回路大电流对信号回路的电磁干扰，保证脉冲信号接收的稳定性，即使在长线缆传输脉冲信号的场景下，也能稳定识别上位控制器输出的脉冲指令，不会出现丢步导致的位移偏差。模块的电源输入范围覆盖常规工业控制的直流供电区间，可直接对接设备常用的开关电源输出，无需额外增加电压转换模块，减少电控系统的部件数量与接线复杂度。

　　在实际设备装配过程中，这类驱动模块的外形尺寸经过优化，不会占用过多电控柜内的安装空间，多轴并排安装时模块之间预留足够的散热间隙即可正常运行，接线端子的朝向统一朝向柜体外侧，方便操作人员完成接线与后期的故障排查，壳体表面的丝印标识清晰标注每个端子的功能定义，无需查阅说明书即可快速完成接线操作，减少装配过程中的接线错误概率。拨码开关的位置设置在面板侧方，完成模块安装后仍可方便地调节拨码档位，不需要拆卸模块即可完成参数调整，适配现场调试时的参数修改需求。
