两相混合式步进电机细分驱动控制器结构

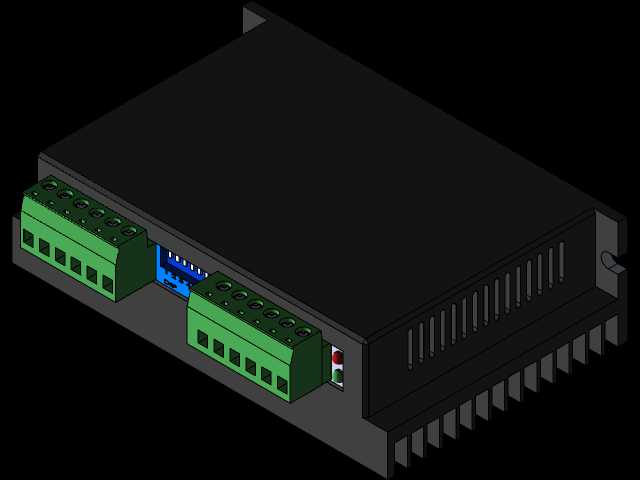

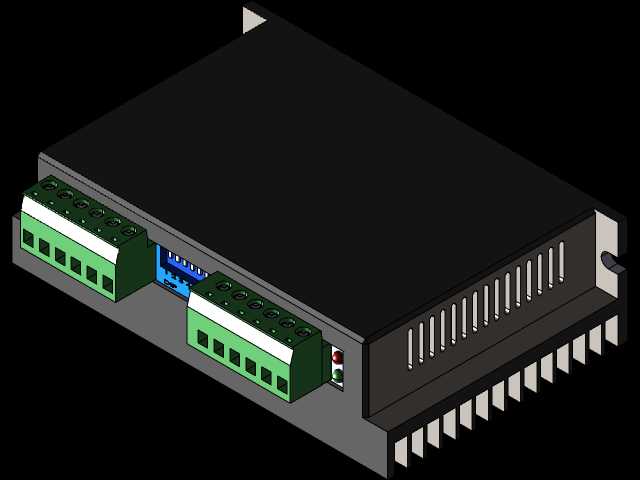

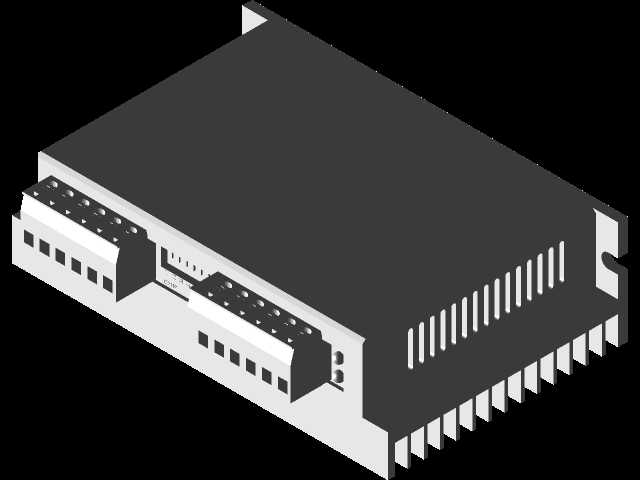

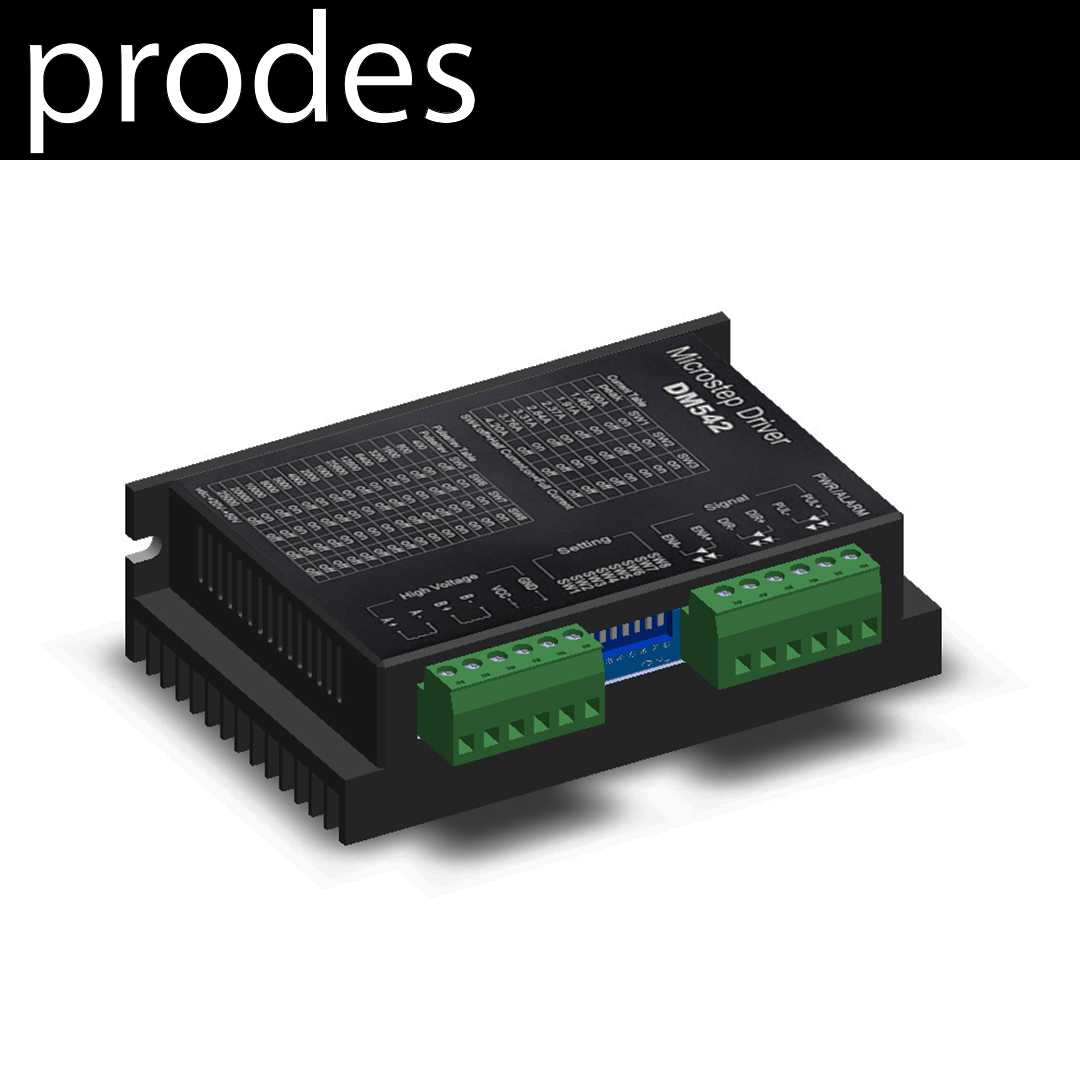

　　在非标自动化设备、3D打印传动结构、小型数控雕刻机、点胶机、皮带输送线等需要精准位置控制的场景里，步进电机的运行表现很大程度取决于配套驱动器的参数匹配与结构设计，这款步进驱动单元的三维结构还原，完全围绕实际装机的工程需求展开，没有冗余的装饰性设计，所有结构特征都服务于电气性能与安装适配性。从实际装机的边界条件来看，这款驱动器采用标准导轨兼容加螺丝固定的双重安装结构，外壳主体为拉伸铝型材一体成型，侧面的散热鳍片顺着空气对流方向排布，不需要额外加装散热风扇就能满足额定工况下的热扩散需求，避免风扇积灰、寿命不足带来的设备故障点，整体安装孔位间距适配市面上绝大多数57、42规格步进电机配套驱动的安装位，设备改型时不需要重新加工安装板，

　　能直接替换同参数等级的旧款驱动，降低设备迭代的结构改造成本。接线端全部采用插拔式绿色接线端子，强电动力回路与弱电信号回路分两侧排布，动力端子的引脚间距达到7.62mm，满足50V直流电压下的电气间隙要求，避免高压侧跳火干扰信号；信号端子采用3.81mm间距的插拔结构，方向控制、脉冲输入、使能信号的引脚定义丝印直接标注在端子旁的外壳上，现场接线时不需要反复查阅手册，接错线的概率大幅降低，端子的插拔力度经过适配，徒手就能完成接线操作，不需要额外工具，后期维护更换时能快速拆换，减少设备停机时间。从电路结构的布局逻辑来看，驱动板的功率器件直接贴装在铝外壳的内侧面，导热硅脂填充接触面间隙，把MOS管、

　　采样电阻工作时产生的热量直接传导到外壳鳍片散出，避免功率器件局部过热导致的电流输出降额；主控芯片区域做了独立的铺地隔离，32位DSP芯片周边的晶振、采样电路都远离功率回路的高频干扰区域，保证15档细分设置下的电流输出波形平滑，不会出现高频斩波带来的电机振动、异响问题。实际功能层面，这款驱动器支持18-50V宽范围直流电压输入，适配市面上绝大多数24V、36V、48V的工控开关电源，不需要额外配置专用供电模块；输出电流支持1.0-4.2A共8档可调，通过侧面的拨码开关就能完成电流与细分参数的设置，拨码的档位标识清晰，戴劳保手套也能准确拨动调整；内置的自动半流功能在电机停止运行数秒后会自动把输出电流降到额定值的一半，

　　减少电机与驱动器的无效发热，在长时间待机的自动化工位上能明显降低设备能耗，同时延长电机绕组的绝缘寿命。保护功能的设计也完全贴合工业现场的复杂工况，过压、欠压、过流、过热保护的触发阈值都经过实际工况校准，现场电源出现波动、电机绕组短路、散热条件变差时，驱动器会自动切断输出并通过指示灯反馈故障状态，不会直接烧毁功率器件，也不会带动电机出现误动作撞坏设备结构；内部的光耦隔离电路把控制信号与功率回路完全隔开，现场的变频器、伺服驱动器产生的电磁干扰不会串入脉冲信号端，避免电机出现丢步、走位不准的问题，最高200KHz的脉冲响应频率，能满足高速运动工况下的位置跟踪需求，适配42、57系列两相混合式步进电机，覆盖从轻型送料机构到中型传动模组的负载需求。从三维建模的细节还原度来看，外壳的拔模角度、端子的插拔让位空间、拨码开关的操作间隙、指示灯的透光孔位置都完全按照实物尺寸还原，在做设备整体电气布局装配时，可以直接把这个模型导入装配体，核对安装板的开孔尺寸、接线的走线空间、与周边其他电气元件的安全间隙，避免实际装机时出现结构干涉、接线空间不足的问题，比如在做小型桌面设备的电气仓布局时，可以提前模拟驱动器的安装位置，预留出足够的散热空间与接线操作空间，不用等到零件加工完成后才发现布局不合理，大幅减少结构设计的迭代次数。
