高精度Kar98k栓动步枪结构三维建模

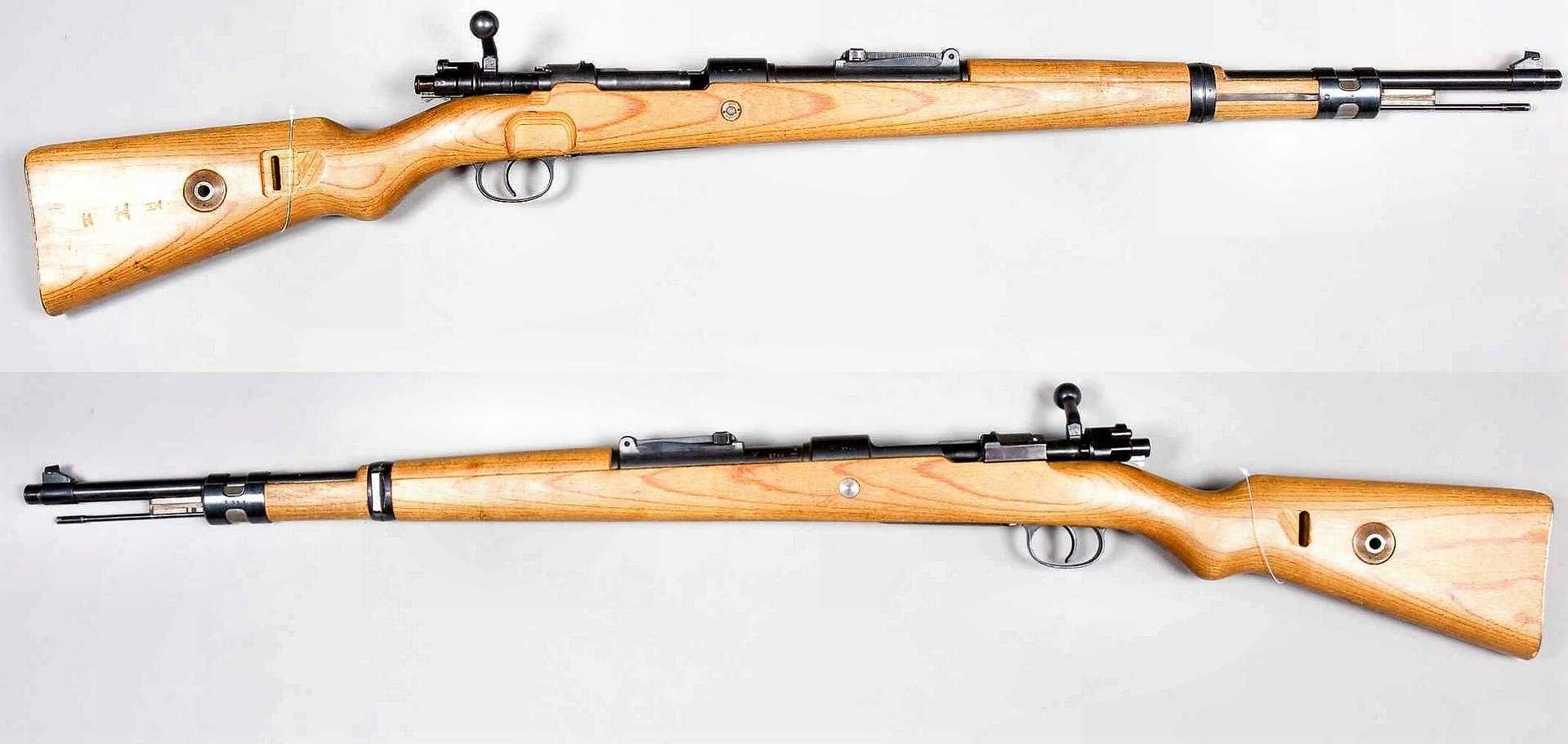

　　本次构建的Kar98k栓动步枪三维模型，完整还原了该型栓动枪械的全部结构细节，可用于轻武器结构教学、军工科普展陈、影视道具预制作等多个场景。从实际用途来看，该型枪械作为经典的军用栓动步枪，其结构设计涵盖了旋转后拉枪机、木质固定枪托、枪管节套、弹仓供弹、击发机构、保险装置、瞄准具等全部核心组件，建模过程中严格遵循实物的装配逻辑，每一个零件的配合间隙、运动行程都按照实物参数进行还原，能够完整模拟枪机旋转开锁、后拉抛壳、前推上弹、闭锁待击的全流程动作。

　　在功能特性的还原上，模型重点刻画了枪机部分的结构：两个对称的闭锁凸笋在闭锁时完全卡入枪管节套的闭锁槽内，保证击发时的结构强度；拉机柄采用向下弯曲的设计，避免与光学瞄准镜安装位置产生干涉，这一细节在建模时单独做了装配边界的校核，确保拉机柄旋转全程不会与机匣顶部的瞄准镜安装座发生碰撞。击针组件的弹簧预压行程、抽壳钩的弹性卡合结构、抛壳挺的凸起位置都按照实物比例还原，能够直观展示栓动步枪的供弹、击发、抛壳循环逻辑。弹仓部分采用内置双排供弹结构，托弹板的弹簧顶升角度、抱弹口的限位尺寸都做了精确还原，可模拟5发桥夹压弹的装填过程。

　　外形尺寸与安装边界的处理上，全枪长度按照1100mm的实物尺寸等比例缩放建模，枪管长度600mm，四条右旋膛线在枪管内部做了简化示意，既保证结构展示效果，又控制模型整体面数在合理区间。木质枪托部分还原了胡桃木材质的纹理走向，枪托握持处的弧形凹陷、贴腮位置的平面过渡、枪托底板的金属缓冲垫都做了独立建模，枪托与机匣的连接固定销位置、护木与枪管的固定箍位置都严格对应实物的安装点位，护木与枪管之间预留了0.2mm的间隙，还原实物中枪管浮动的设计特点，避免护木受力影响射击精度。

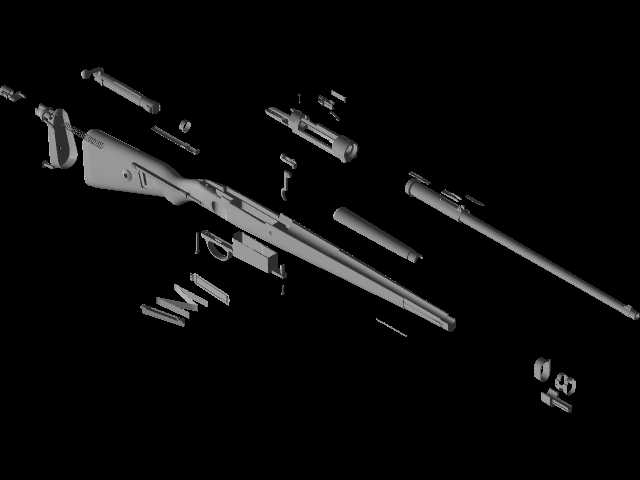

　　设计思路上，建模采用分零件装配的层级结构，将全枪拆分为枪管组件、机匣组件、枪机组件、枪托组件、弹仓组件、瞄准具组件、背带环组件七大模块，每个模块下的零件都设置了独立的装配约束，可单独拆解用于结构展示。金属零件部分区分了烤蓝部件、抛光部件、冲压部件的不同表面特征：枪管、机匣等烤蓝零件做了哑光深色的材质区分，扳机、保险钮等小零件做了抛光金属的质感还原，弹仓底板、固定箍等冲压零件还原了板材冲压的圆角与折边特征。瞄准具部分还原了卧式表尺与柱状准星的结构，表尺的射程调节滑块可沿表尺板滑动，对应不同射程的瞄准高度，准星的护圈结构也完整还原，避免使用过程中准星被磕碰损坏。

　　从行业应用角度来看，该模型可用于军工类院校的轻武器结构教学，通过拆解装配模型让学员直观理解栓动步枪的工作原理；也可用于军事主题展馆的互动展项，结合VR设备实现枪械的虚拟拆解与操作演示；在影视道具制作领域，可直接导出模型用于3D打印道具的原型制作，省去实物测绘的环节，保证道具的外形精度；对于机械结构设计从业者而言，该模型中旋转闭锁机构、弹性供弹机构、扳机击发联锁机构的设计逻辑，也可为民用机械的锁止机构、间歇供弹机构设计提供参考。建模过程中对零件配合公差的控制、运动行程的校核、装配干涉的检查，也完全遵循通用机械设计的规范，所有零件的壁厚、圆角、拔模角度都符合实际加工的工艺要求，不存在无法加工的畸形结构，金属零件的壁厚最小处为1.5mm，满足冲压与机加工的工艺要求，木质枪托的曲面过渡全部采用G2连续曲面，可直接导入加工中心进行实木枪托的铣削加工。
