苏制RPG7单兵反坦克火箭筒三维结构

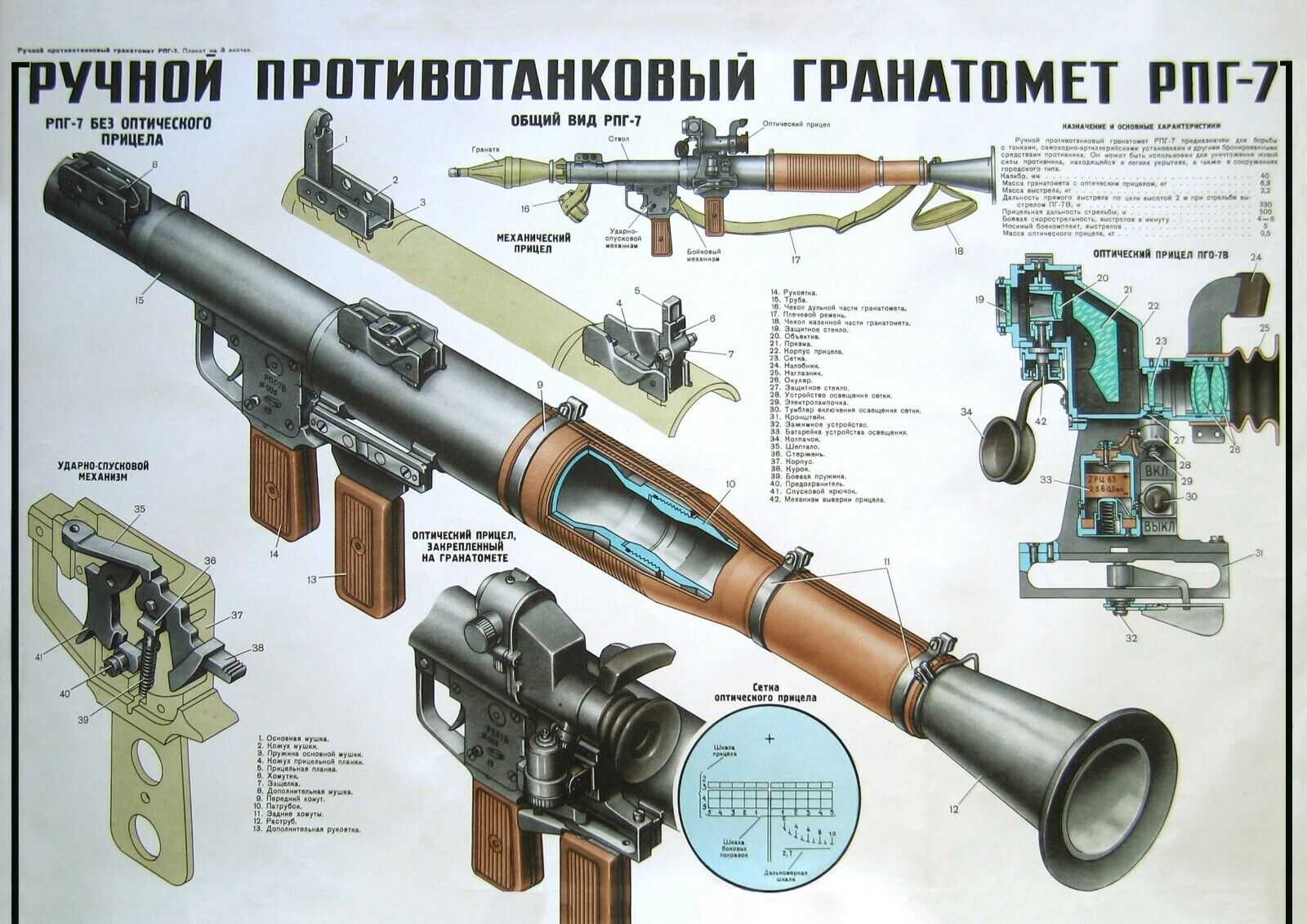

　　在步兵班组反装甲、攻坚作战的场景中，这类肩扛式火箭发射装置是一线单位最核心的重火力补充，区别于班组通用机枪的面杀伤压制属性，它的核心用途是在300米直射距离内击穿均质钢装甲目标，或是摧毁野战工事、砖石结构掩体、轻型装甲车辆，在城市巷战中也可承担开辟通路、打击建筑物内火力点的任务。从结构设计思路来看，整个发射装置采用无后坐力发射原理搭配火箭增程弹的组合，发射筒主体为薄壁合金钢结构，在保证膛压承载能力的前提下尽可能控制整体重量，方便单兵长时间携行，筒身中部设置有木质隔热护罩，避免连续发射时筒身高温烫伤操作人员，护罩位置刚好对应肩扛射击时的受力支撑点，贴合人体肩部轮廓，降低长时间据枪的疲劳感。筒身前端设置有喇叭状的喷口结构，

　　发射时向后喷出的火药燃气会通过这个扩张喷口减速泄压，抵消弹丸向前运动产生的后坐力，保证肩扛射击时的稳定性，这个喷口的扩张角度经过反复校核，既不能让后喷燃气压力过高导致射手受伤，也不能过度泄压影响弹丸出筒初速。筒身上方集成了机械瞄准具与光学瞄准镜安装座，机械瞄具为折叠式结构，在携行状态下可以放倒贴紧筒身，避免勾挂装具，作战时快速竖起即可完成概略瞄准，光学瞄准镜分划板上刻有不同距离的装甲目标提前量标记，对应横风条件下的弹道修正量，不需要射手额外计算弹道参数，提升快速反应能力。发射机构采用手枪式握把布局，扳机护圈尺寸足够大，射手佩戴冬季厚手套时也能正常操作，握把内部集成了击发机构与保险装置，保险拨片位于握把上方拇指可及的位置，

　　据枪时单手就能完成保险切换，不需要额外调整据枪姿势。筒身后部设置有连接尾管的定位接口，尾管为可更换的消耗件，承受火箭弹发动机点火时的高温高压燃气冲刷，达到设计使用寿命后可以快速拆卸更换，不需要整体报废发射筒主体，降低一线维护成本。从安装边界尺寸来看，发射筒主体全长在携行状态下约950毫米，战斗状态下加装瞄准镜后全高约230毫米，筒身外径约40毫米，不含弹药时整体重量控制在7公斤以内，完全满足单兵携行的重量要求，不需要额外辅助人员操作，单人即可完成据枪、瞄准、击发的全流程。筒身下方设置有可折叠的两脚架，在卧姿射击时可以展开支撑筒身，提升长距离瞄准的稳定性，两脚架的支腿长度可微调，适应不同平整度的野战地形，携行时向前折叠贴紧筒身护罩，

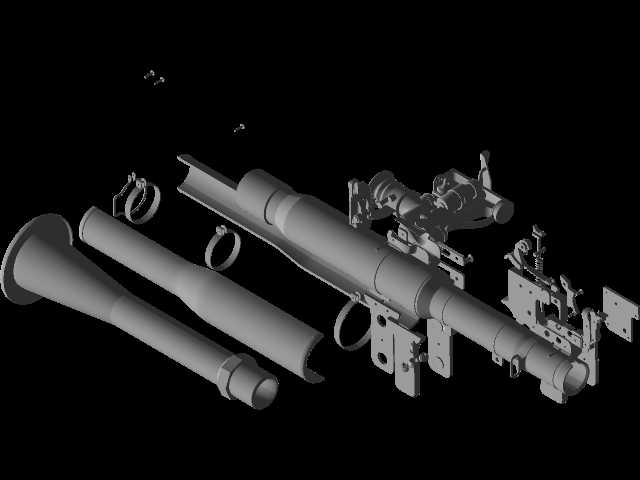

　　不会额外增加横向尺寸。弹药适配方面，筒身内部的定位凸笋尺寸严格匹配同口径火箭增程弹的尾翼定位环，既可以发射破甲战斗部的反坦克弹药，也可以换用杀伤爆破战斗部的人员杀伤弹、燃烧弹等多类型弹药，不同弹药的尾翼外径、定位台阶尺寸保持统一，不需要调整发射筒结构就能直接装填使用。在结构建模过程中，需要重点还原筒身壁厚的渐变设计，从药室位置的最大壁厚向前后两端逐步减薄，对应不同位置的膛压分布，避免建模时采用等壁厚结构导致重量仿真结果与实际偏差过大；隔热护罩与筒身的连接卡箍需要还原快拆结构，真实装备中不需要专用工具就能拆卸护罩，完成筒身日常清洁维护；瞄准镜安装座的燕尾槽尺寸需要严格对应标准接口尺寸，保证后续加装不同类型瞄准附件时的装配匹配性，不能出现安装干涉问题。另外要注意后喷危险区域的结构对应关系，筒尾后方30度锥角范围内是发射时的高压燃气危险区，建模时可以通过结构特征标注出这个区域的边界，方便后续做战术动作仿真时参考人员站位。整个结构没有复杂的精密传动部件，大部分为薄壁回转体结构加少量冲压钣金件，加工工艺性好，适合大规模量产装备，这也是这类装备能够在全球范围内广泛列装的核心设计优势，在保证核心作战性能的前提下，尽可能简化结构、降低生产维护成本，适配大规模战争条件下的快速生产补给需求。
