制冷系统用小型活塞式蓄能器结构设计

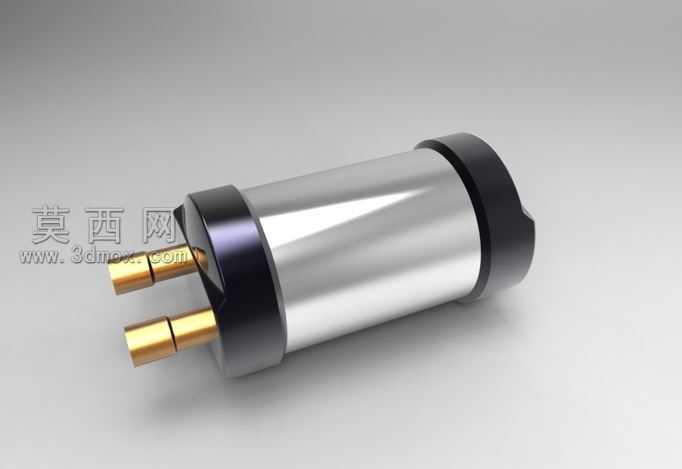

本模型为制冷系统配套使用的小型活塞式蓄能器，整体采用同轴圆柱式主体结构设计，建模阶段以参数化特征建模为核心逻辑，先通过旋转凸台特征生成主体金属筒体的基础轮廓，筒体两端分别设计密封端盖结构，其中一端集成双路快插式流体接口，接口采用黄铜材质的阶梯轴结构，与端盖之间设计密封配合台阶面，保证流体通路的连接密封性。建模过程中对各部件的配合公差做了对应特征预留，筒体与端盖之间采用过盈配合加径向密封槽的结构设计，密封槽位置预留了标准O型圈的安装空间，避免建模完成后出现装配干涉问题。材质渲染阶段，主体筒体采用抛光不锈钢材质，调整金属材质的反射粗糙度参数至0.12，模拟不锈钢表面高光洁度的金属质感，同时添加细微的各向异性反射效果，还原金属机加工后的表面纹理；两端密封端盖采用黑色硬质阳极氧化铝材质，调整材质的漫反射颜色为深炭黑色，反射强度略低于不锈钢筒体，形成清晰的材质层次区分；前端双接口采用黄铜材质，调整金属色泽为暖金色，粗糙度参数设置为0.2，模拟黄铜接头机加工后的哑光金属质感，不同材质之间的边界做了清晰的倒角过渡，避免不同材质衔接处出现生硬的边界断层。结构设计上，该蓄能器内部采用活塞式分隔结构，将筒体内部腔体分为气腔与液腔两部分，活塞外周设计多道密封环槽，可在制冷系统回路中起到压力缓冲、储存压力能、吸收管路压力脉动的作用，双接口设计可同时实现压力介质的进出与压力检测功能，整体结构紧凑，径向尺寸与轴向尺寸比例经过优化，适配小型制冷机组的狭小安装空间。建模完成后通过装配体干涉检查验证所有部件的配合关系，确认无静态干涉与动态运动干涉，渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出筒体表面的金属高光轮廓，辅光源从另一侧补光弱化暗部死黑区域，背景采用渐变灰色调突出产品主体，最终呈现的渲染效果清晰展现蓄能器的外观结构与材质特征，可用于制冷系统配件的结构展示、装配模拟以及产品宣传演示使用。
