电气接线布线布局三维结构设计

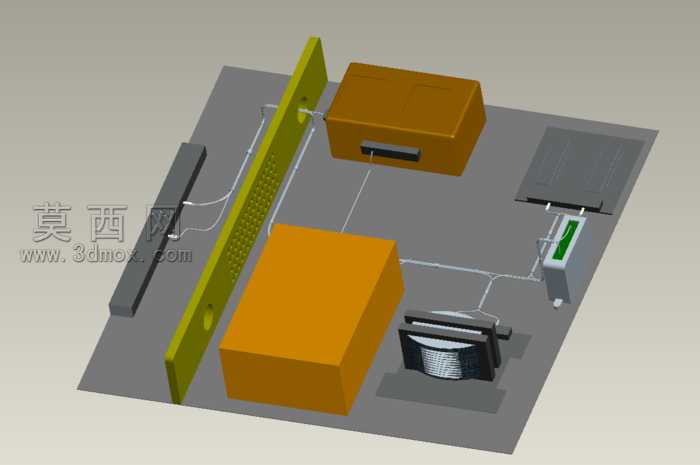

本作品为电气接线布线场景的三维结构设计，依托三维建模软件完成全要素搭建，首先对安装基板进行基准建模，确定平整的灰色安装基面作为所有元件的承载基础，基面边缘设置竖向的黄色走线挡板与灰色长条压线条，预留规整的线缆走线路径，避免线缆散乱偏移。建模过程中对不同功能的电气元件做差异化外观与结构还原：两个棕黄色方形箱体分别作为主控单元与储能模块，表面做哑光塑料质感的材质渲染，还原工业电气元件的外壳质感；灰色扁平模块为接口扩展单元，表面刻画插槽纹理细节；带绿色显示区域的小型模块为状态指示单元，做半透明显示窗的材质处理，还原指示灯区域的透光效果；黑色带格栅的圆柱模块为散热风机，建模时还原扇叶与防护网的镂空结构，搭配金属质感的材质表现；风扇旁的黑色卡扣式结构为线缆固定座，还原卡扣的开合结构，用于约束线缆走向。线缆部分采用扫掠建模方式，沿着预设的走线槽路径生成白色连接线缆，精准还原线缆从各元件接线端引出、沿挡板排布、最终接入对应接口的完整走向，线缆表面做哑光塑胶材质处理，模拟真实电线的外皮质感。设计过程中遵循电气布线的工艺规范，强弱电线路做路径分隔预留，线缆弯曲半径符合工业布线要求，元件排布预留足够的接线操作空间与散热间隙，整体布局紧凑有序，既满足电气连接的功能逻辑，也兼顾装配维护的操作便利性。渲染阶段采用均匀的环境光照，清晰呈现各元件的结构轮廓与材质差异，不同元件通过色彩与质感区分，让整体装配关系一目了然，可用于电气装配工艺演示、布线教学参考、柜体布局方案验证等场景，直观呈现电气系统的接线逻辑与空间排布关系。
