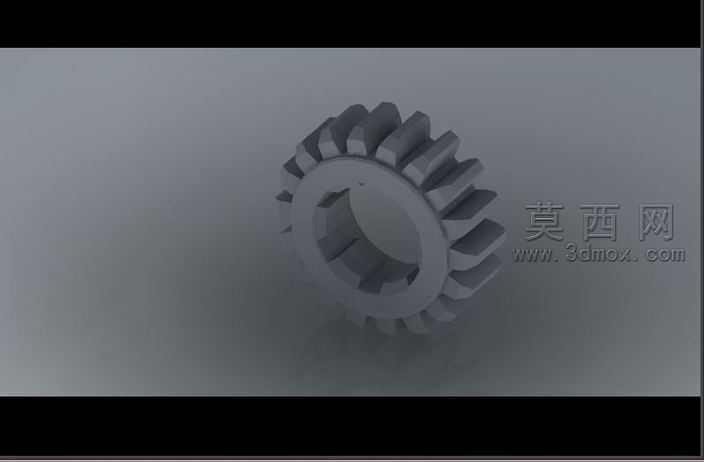

内花键直齿圆柱传动齿轮三维建模作品

本作品为内花键直齿圆柱传动齿轮的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计标准规范，保证模型的工程实用性与结构准确性。建模初期首先梳理齿轮的核心参数逻辑，先确定齿轮的模数、齿数、压力角等基础齿形参数，再匹配内花键的定心方式、键齿数量、配合公差等花键结构参数，为后续建模搭建精准的参数框架。齿形部分采用参数化草图绘制方式，先绘制单个轮齿的渐开线齿廓，通过几何约束保证齿廓曲线的平滑度与标准度，再通过圆周阵列操作完成全部轮齿的生成，阵列过程严格控制齿距误差，保证轮齿分布均匀，符合啮合传动的精度要求。内花键结构的建模重点保证键齿的对称度与内孔的同轴度，通过拉伸切除操作生成花键槽，对槽口位置添加圆角过渡特征，避免应力集中问题，提升零件的结构强度。模型的细节处理覆盖所有工艺结构，对轮齿的齿顶、齿根位置添加符合加工要求的倒角与圆角，去除尖锐棱角，还原真实机加工零件的工艺特征；对齿轮的端面、内孔壁等非配合面做简化处理，在保证结构完整的前提下优化模型拓扑结构，降低模型冗余度，方便后续装配、仿真等操作使用。材质与渲染环节，为模型赋予合金钢材质属性，调整金属材质的粗糙度、反光度参数，还原钢制齿轮的真实金属质感；渲染场景采用柔和的漫反射光源，搭配浅灰色哑光背景，突出齿轮的结构轮廓与细节特征，通过多角度光影调整清晰展现轮齿形态、内花键结构与整体造型，让模型的结构特点直观呈现。该齿轮作为机械传动系统中的核心基础零件，建模过程充分考虑实际装配与传动需求，所有结构尺寸均符合通用机械设计标准，既可以用于机械原理教学演示、传动系统装配仿真，也可作为机械设计作业、非标设备设计的参考模型，具备较强的实用价值。
