金属锥形顶针式定位紧固零件结构设计

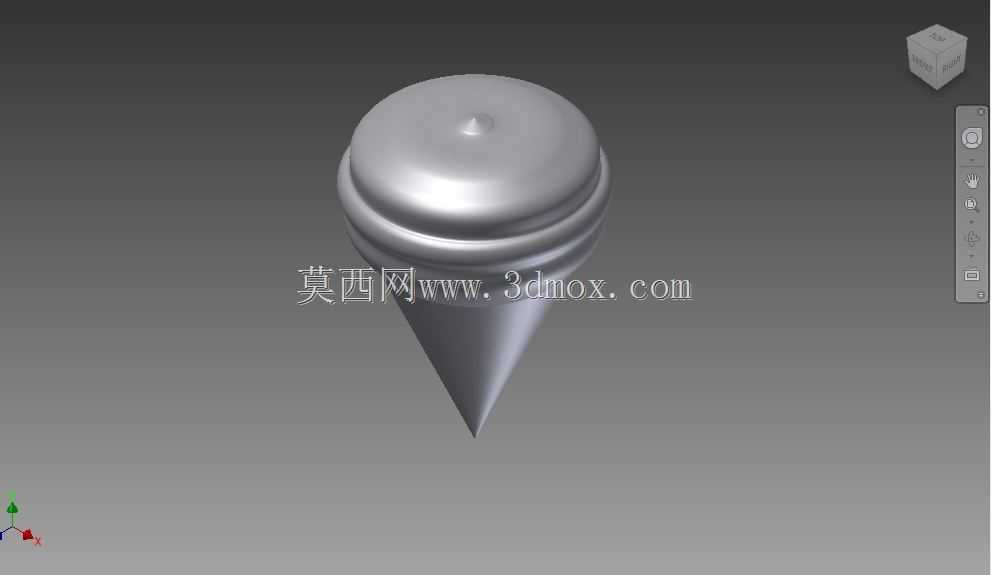

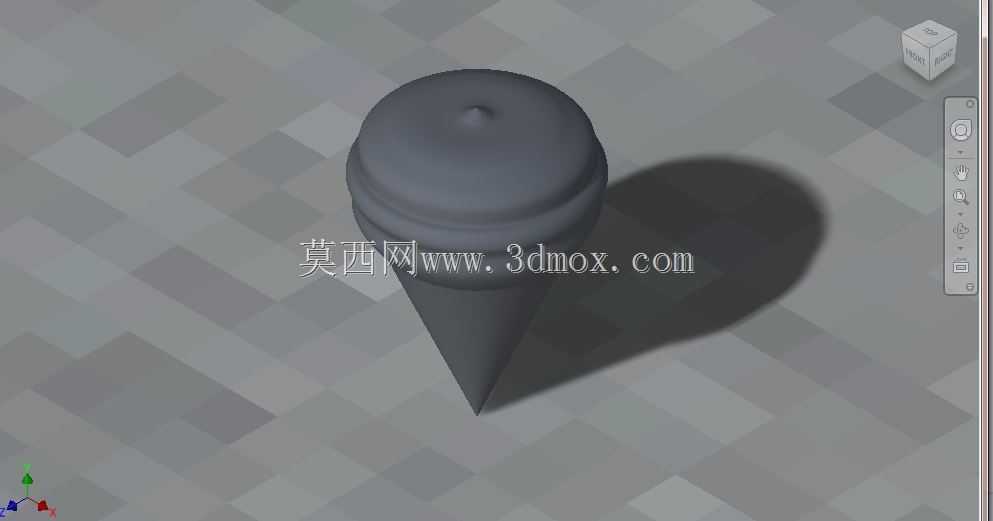

这类锥形顶针结构在工装夹具定位、小型构件顶紧、精密装配对位场景中应用十分广泛，日常接触到的检具定位工位、小型冲压模具的坯料顶出机构、电子元器件组装治具的对位组件里，都能看到同结构原理的零件身影。从结构设计逻辑来看，上部的圆盘式端头做了圆弧过渡收边，没有尖锐的加工棱角，一方面是为了避免装配操作过程中划伤操作人员手部，另一方面圆弧面能更好地分散轴向传力，减少端头受冲击时出现应力崩裂的风险，端头顶面的小凹坑是特意预留的施力定位点，不管是用压头压装还是用顶杆施力，都能让作用力始终沿着零件中轴线传递，不会出现偏载导致的零件弯折、安装孔位磨损问题。端头下方设置的两道环形凸筋，主要承担安装后的轴向限位作用，当零件插入对应的安装孔位时，凸筋会和孔内的卡槽或者弹性卡圈配合，不需要额外做焊接或者螺纹锁附就能实现零件的轴向固定，同时两道凸筋之间的凹槽还能储存少量润滑脂，减少零件往复动作时和安装孔壁的摩擦损耗，延长零件的使用寿命。下部的锥形段做了等斜率收窄设计，锥尖部位做了微小的圆弧钝化处理，不会因为过于尖锐在接触工件时刮伤工件表面，同时锥面的光洁度要求较高，在作为定位件使用时，锥面可以和工件上的预制锥孔实现无间隙贴合，定位重复精度能控制在0.02mm以内，完全满足普通工装夹具的定位精度要求。从安装边界来看，这类零件的安装孔只需要按照上部圆柱段的公称尺寸加工基孔制配合孔，预留好凸筋的卡接槽位即可，不需要额外加工复杂的锁紧结构，安装时直接压入就能完成固定，拆卸时用卡簧钳配合凸筋间隙就能顺利取出，维护更换十分便捷。在实际选型应用时，需要根据承载的顶紧力大小调整锥段的长度和锥角，顶紧行程较大的场景可以适当减小锥角，提升接触贴合面积，避免锥面压损工件表面；如果是需要频繁顶出动作的场景，可以适当提升锥面的表面硬度，通过表面淬火处理减少长期往复摩擦带来的磨损量，保证长期使用后的定位精度不会出现明显衰减。这类结构看似简单，但是在细节设计上充分考虑了装配便利性、使用安全性和长期耐用性，没有多余的冗余结构，加工时只需要通过普通数控车床就能完成全部工序，加工成本低，量产一致性好，是小型工装和精密设备里十分实用的基础零件。
