电脑轴流散热风扇三维结构设计

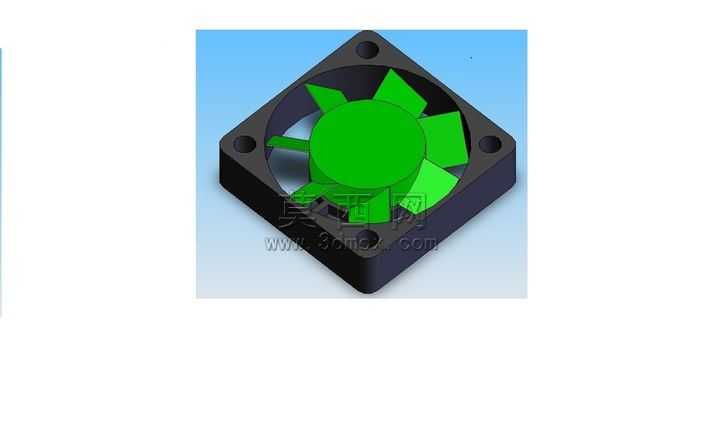

本作品为电脑CPU散热用轴流风扇的三维建模设计，整体采用SolidWorks平台完成全参数化建模，完整还原了标准40mm规格电脑散热风扇的全部结构细节。建模过程首先从外框结构入手，绘制正方形外轮廓的基准草图，对四个角的安装固定孔做精准定位，通过拉伸凸台命令生成外框主体，再对框体边缘做圆角过渡处理，避免尖锐棱角，还原量产产品的注塑工艺特征。外框内部的风道结构做了等壁厚设计，保证气流通过时的顺畅性，减少风阻损耗。扇叶部分是建模的核心，首先绘制中心轮毂的回转体草图，通过旋转凸台生成圆柱形轮毂结构，再基于轮毂圆周做阵列基准面，在单个基准面上绘制单片扇叶的翼型截面，通过曲面放样生成符合空气动力学的曲面扇叶，扇叶采用七叶布局，相比常规六叶结构能在相同转速下获得更大的风量，同时降低转动时的气流紊流噪音，完成单片扇叶建模后，通过圆周阵列命令均匀排布所有扇叶，保证每个扇叶的安装角度、曲面曲率完全一致，避免转动时出现动平衡偏差。材质渲染阶段，外框部分赋予哑光黑色工程塑料材质，模拟ABS阻燃塑料的质感，添加细微的磨砂颗粒纹理还原真实注塑件的表面效果；扇叶部分赋予亮绿色半透明硬质塑料材质，添加轻微的反光效果，还原常见散热风扇的扇叶视觉特征；中心轮毂部分做同色系的哑光绿色处理，和扇叶形成视觉层次区分。结构设计上充分考虑实际装配需求，外框四角的安装孔做沉头设计，适配标准自攻螺丝的安装尺寸，中心轮毂预留了电机安装的空腔结构，可匹配微型直流无刷电机的装配尺寸，扇叶和外框内壁之间预留了均匀的转动间隙，避免转动时出现刮蹭问题。整体模型装配完成后添加了旋转配合约束，可模拟风扇通电后的转动效果，直观展示风扇的工作状态，模型所有特征均保留完整参数，可根据需求调整外框尺寸、扇叶数量、扇叶角度等参数，适配不同规格的电脑散热场景需求，完整还原了风冷散热组件的结构特点与设计逻辑。
