90发动机双涵道风扇单元结构设计

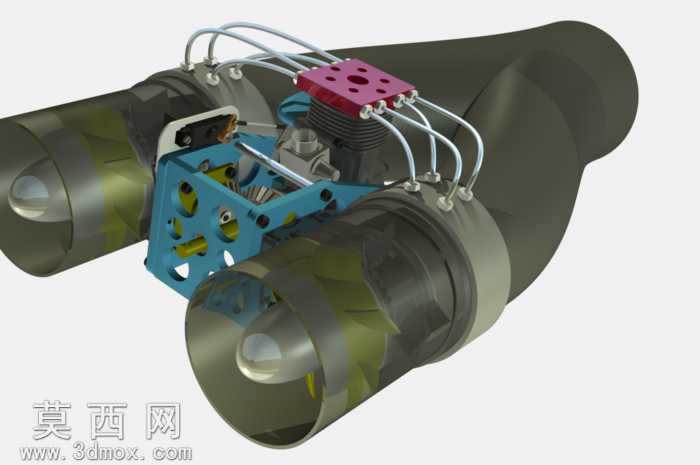

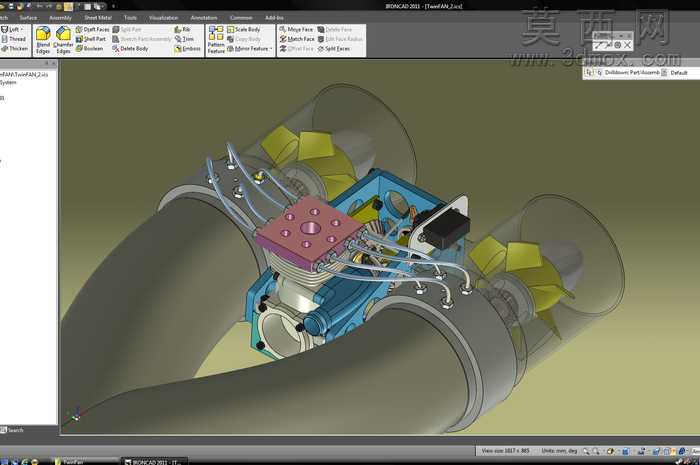

本作品为90发动机配套的双涵道风扇单元三维建模成果，整体采用对称式双涵道布局设计，在三维建模过程中严格遵循动力单元的气动布局逻辑与装配精度要求，对每一处结构细节做了精细化还原。建模阶段先完成核心动力基座的结构搭建，蓝色的主体安装支架采用镂空减重设计，既保证了结构支撑强度，又有效降低了整体自重，支架上预留的各类安装孔位完全匹配发动机主体的装配公差要求，可实现与动力核心的精准对接。两个涵道风扇筒体采用半透明材质渲染，能够清晰展示内部的扇叶结构与导流设计，扇叶的曲面造型经过反复调整，匹配涵道的气动特性，可有效降低气流扰动带来的效率损耗，筒体前端的整流罩采用圆润的弧面过渡设计，能够引导进气气流平稳进入涵道内部，减少进气阻力。顶部的红色安装座做了多孔位设计，用于固定点火与油路相关组件，连接的金属管路按照实际走线路径排布，每一处管路的固定卡扣、连接端头都做了等比例还原，金属材质的渲染突出了管路的金属质感与结构强度，与周边的塑料、复合材料部件形成清晰的材质区分。中间的发动机核心区域还原了散热鳍片、传动组件等细节结构，散热鳍片的排布密度符合小型发动机的散热需求，传动结构的齿轮、连杆部件都按照实际传动逻辑做了装配约束，可直观展示动力传递到两侧风扇的路径。整体渲染采用写实风格，不同部件根据实际应用场景赋予对应的材质属性：金属支架的哑光金属质感、涵道筒体的半透明复合材料质感、安装座的亮色工程塑料质感、管路的亮面金属质感都做了区分，光影效果贴合工业产品展示的需求，能够清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑了双涵道布局的平衡性，两侧涵道的位置、角度完全对称，保证动力输出时的力矩平衡，整体结构紧凑，各部件之间预留了合理的装配间隙与维护空间，既满足动力单元的性能需求，又兼顾了装配与后期维护的便利性，完整还原了小型发动机双涵道风扇单元的结构特征与设计逻辑。
