风电齿轮箱拆解结构三维设计

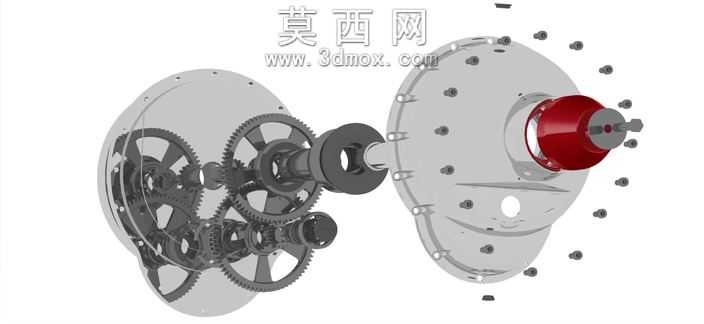

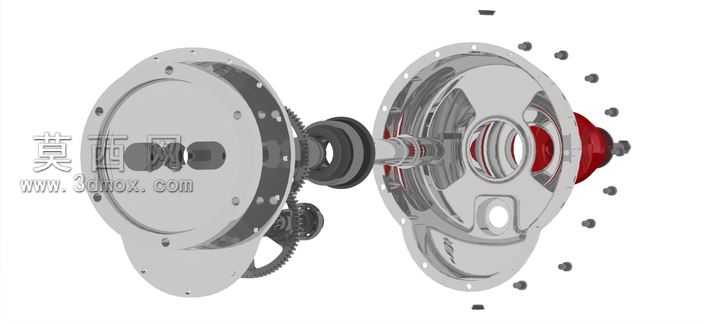

本模型采用三维参数化建模方式完成风电齿轮箱的拆解状态设计，完整还原了齿轮箱从外箱体到内部传动组件的全部结构细节。建模过程中首先对齿轮箱的上下分体式箱体进行曲面与实体混合建模，精准还原箱体上的螺栓安装孔、定位销孔、轴承安装位以及输出端的连接法兰结构，箱体部分采用半透明磨砂金属材质渲染，既保留了金属壳体的厚重质感，又能够清晰展示内部的传动组件布局。内部传动系统按照多级定轴齿轮传动的传动逻辑进行层级装配建模，每一级传动的直齿轮、传动轴、支撑轴承、定位挡圈都按照实际装配关系进行约束定位，齿轮部分采用调质合金钢材质渲染，齿面做了细腻的磨削纹理处理，清晰展现齿廓的渐开线形态与啮合位置关系，各级齿轮的传动比匹配符合风电齿轮箱的低速大扭矩传动需求。输出端的红色连接端盖采用高亮漆面金属材质，与灰色的箱体、齿轮形成鲜明的视觉区分，突出动力输出的核心位置。模型采用爆炸拆解视图的呈现方式，将所有连接螺栓、密封垫片、端盖组件沿装配轴线方向等距偏移排布，清晰展示每一个零件的装配顺序与配合关系，所有拆解零件的位置都严格对应实际装配路径，不存在错位或穿模问题。设计过程中充分考虑了齿轮箱的实际工况需求，对箱体的加强筋结构、轴承座的支撑厚度、齿轮的齿宽参数都做了符合工程实际的比例还原，既保证了模型的视觉展示效果，也具备足够的工程参考价值，能够用于机械结构教学、装配工艺演示以及风电传动系统的原理展示场景，渲染阶段采用柔和的工业环境光，避免过度反光遮挡结构细节，同时对零件边缘做了细微的倒角处理，还原真实机械零件的加工特征。
