风成齿轮箱内部传动结构三维设计

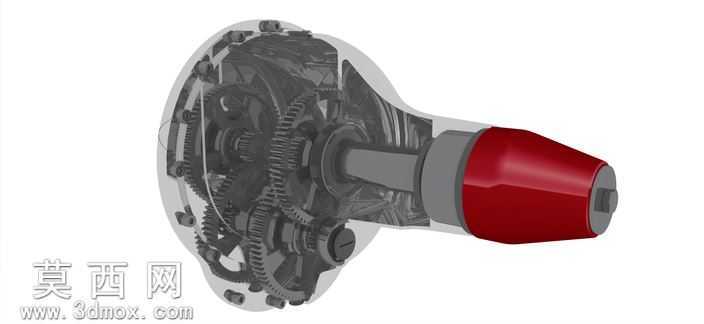

本作品为风成齿轮箱的三维结构设计模型，建模过程中采用自顶向下的设计思路，先完成整体传动方案的布局规划，再逐一拆分构建各个零部件，最终完成整体装配与干涉校验。模型完整还原了齿轮箱内部多级齿轮传动的排布结构，从输入到输出端的各级传动齿轮、传动轴、支撑轴承、定位卡簧、壳体连接结构均做了精细化建模，每一处齿形轮廓、轴肩定位、卡槽结构都严格按照机械传动设计规范进行绘制，保证各部件装配关系准确，可直观呈现动力传递的完整路径。渲染阶段采用半透明壳体与实体内部构件结合的展示方式，外壳部分赋予半透磨砂灰材质，既保留了齿轮箱外部轮廓的辨识度，又能清晰展现内部密集的齿轮啮合结构；输出端的端盖部分采用亮面红色烤漆材质，与灰色的内部传动构件、半透壳体形成鲜明视觉对比，突出产品的端部特征；内部齿轮、传动轴等金属构件赋予哑光钢质材质，还原机械加工零件的真实质感，轴承滚珠、紧固件等小部件也做了金属光泽的细节处理，提升整体模型的真实感。结构设计上充分考虑了齿轮箱的紧凑性要求，各级齿轮的传动比经过合理匹配，在有限的壳体空间内实现了多级变速的功能，各传动轴的支撑位置经过优化，保证传动过程中的结构稳定性，壳体的外形轮廓贴合内部构件的排布，尽可能缩小整体体积，输出端的连接结构做了标准化设计，可适配对应规格的外接负载部件。建模过程中对所有配合面做了公差预留的模拟，装配关系完全符合实际机械装配逻辑，可用于传动原理演示、结构方案验证、教学展示等场景，能够帮助观者清晰理解这类紧凑型齿轮箱的内部构造与动力传递逻辑，直观看到每一级齿轮的啮合状态、动力流向以及各部件的定位方式。
