倍加福声纳传感器三维结构设计作品

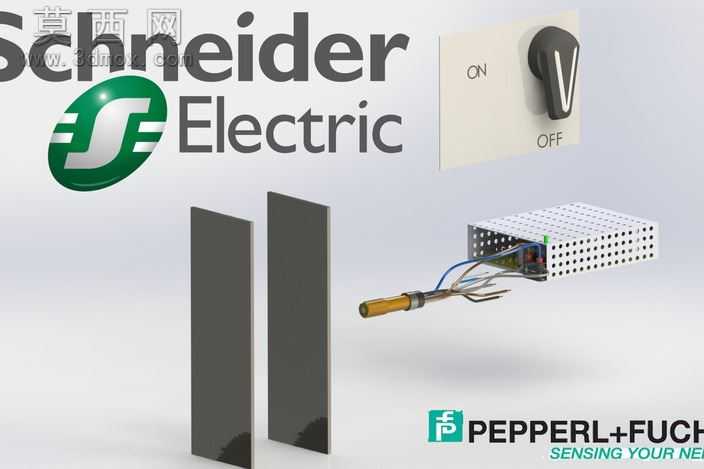

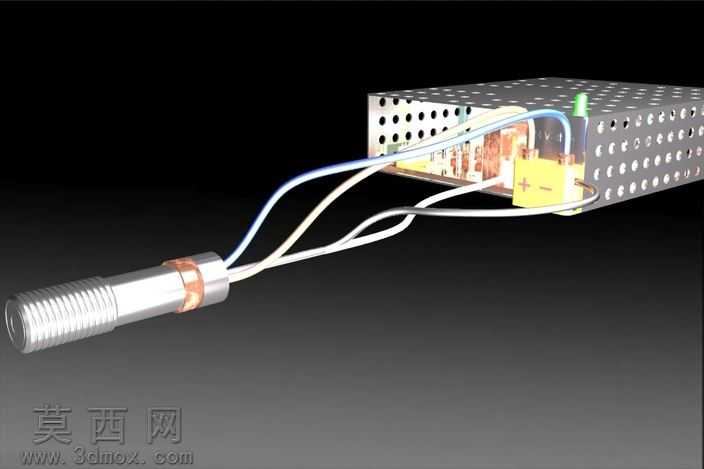

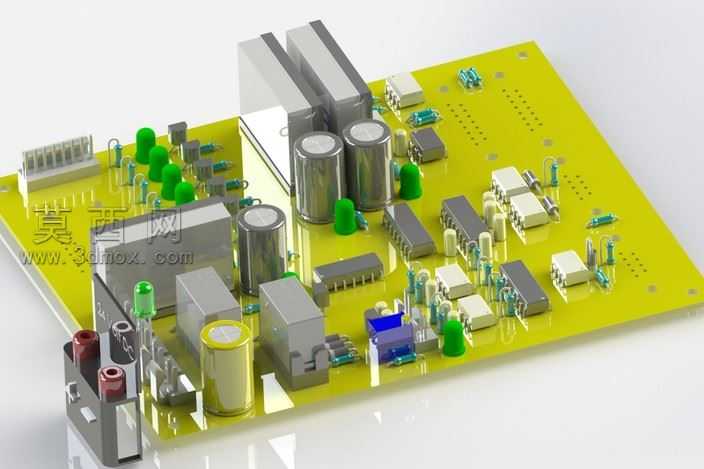

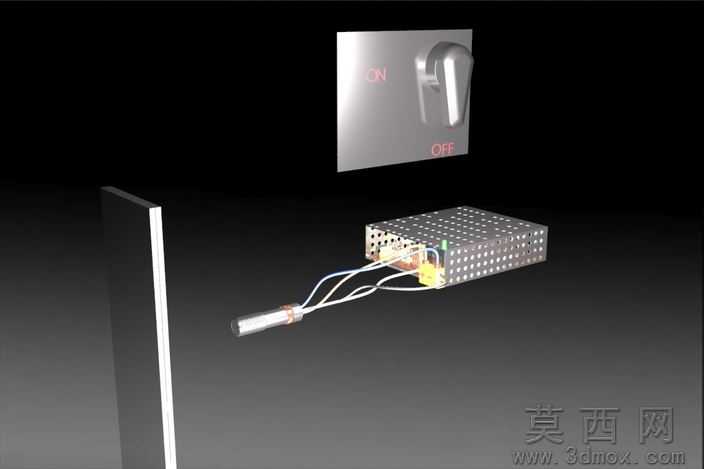

本作品为倍加福声纳传感器的三维结构设计，建模过程依托SolidWorks平台完成全参数化构建，首先从传感器的核心功能逻辑出发，拆解出声波探测端头、信号传输线缆、金属防护壳体、接线端组件四大核心模块，逐一完成各部件的特征建模。探测端头部分严格还原实物的圆柱型金属外壳结构，对端头的声波发射接收面做了精细化的曲面处理，保证端面弧度与实物一致，同时还原了端头与线缆衔接处的密封防护结构，建模时对密封胶圈的卡槽、压合纹理都做了细节刻画，还原工业级传感器的防护设计细节。信号传输线缆部分采用扫掠特征完成多股线芯的建模，区分了线芯外层绝缘层、内部铜质导线的不同结构，还原了线缆与传感器主体衔接处的应力释放护套结构，对护套的防滑纹理、锥度造型都做了精准还原。金属防护壳体部分采用钣金建模特征完成，还原了壳体表面的密集散热冲孔结构，对冲孔的排布间距、孔径大小都按照实物比例设置，同时完成了壳体内部的电路板安装卡槽、线缆穿接孔位的结构设计，还原壳体的折边、卡扣拼接结构，清晰展示传感器的装配逻辑。渲染阶段采用工业产品写实渲染方案，金属端头部分赋予磨砂金属材质，调整材质的粗糙度、反射参数还原工业金属的哑光质感，线缆部分赋予不同颜色的橡胶绝缘材质，区分不同线芯的功能标识，防护壳体赋予镀锌钣金材质，还原金属壳体的轻微反光与表面细微颗粒质感。设计过程中充分考虑声纳传感器的实际安装场景，配套还原了安装支架的适配结构，可直观展示传感器在工控系统中的安装方式，整体模型结构完整，各部件可单独拆解用于装配演示，既还原了倍加福声纳传感器的外观特征，也完整呈现了其内部结构与装配关系，可用于工控设备的布局设计、传感器选型演示、工业教学演示等场景。
