双轮接触式工业编码器三维结构设计

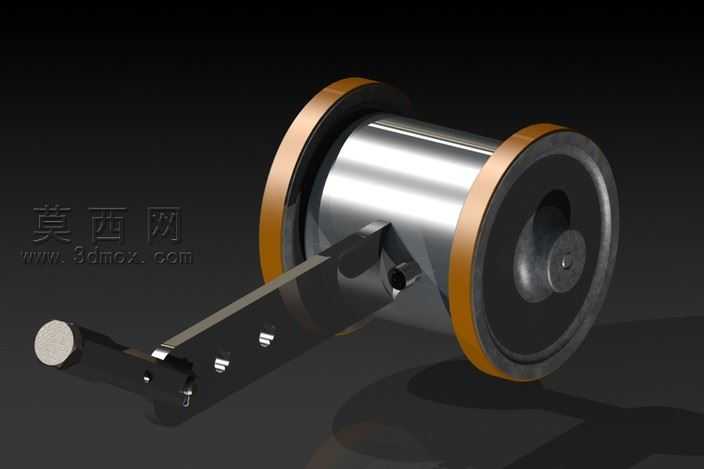

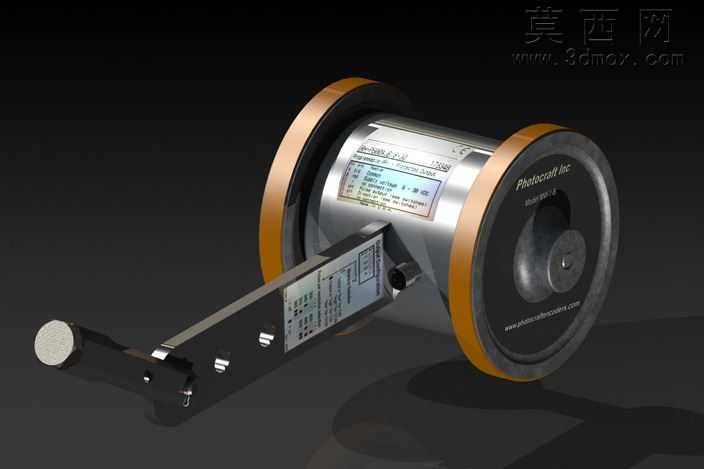

本作品为双轮接触式工业编码器的三维结构设计，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体功能布局规划，再拆分各零部件进行细节建模，最终完成整机装配与干涉校验，确保所有部件配合关系合理，无结构冲突。模型主体包含双轮检测轮组、编码器主体壳体、安装摆臂、连接固定组件四大核心部分，检测轮采用外圈包覆高摩擦耐磨材质的结构设计，建模时通过曲面拉伸、环形阵列等命令完成轮体的分层结构构建，金属轮芯部分赋予抛光金属材质，外圈耐磨层赋予哑光橡胶类材质，还原实物的材质质感与视觉层次。编码器主体壳体采用圆柱形金属壳体设计，表面通过贴图命令还原产品铭牌、品牌标识等细节，壳体端盖、出线口、安装定位孔等细节均按照工业实物的尺寸比例进行1:1还原，金属壳体部分赋予拉丝不锈钢材质，表面添加细微的粗糙度参数，模拟真实工业器件的表面质感。安装摆臂采用钣金折弯结构设计，建模时通过钣金模块完成折弯、冲孔、安装孔位的细节构建，摆臂表面做发黑处理的材质设定，搭配固定螺栓、压紧端头等小零件，摆臂与编码器主体之间通过铰接结构连接，可实现一定角度的摆动，保证检测轮能够始终贴合被测物体表面，确保检测精度。渲染阶段采用工作室级别的光照环境，添加主光源、辅助补光与环境反射光，突出金属部件的反光质感与橡胶部件的哑光质感，通过调整渲染参数，让整体模型的光影层次自然，结构细节清晰可见，能够直观展现该款编码器的外部结构、安装方式与各部件的连接关系。设计过程中充分考虑工业现场的使用需求，双轮结构能够提升接触检测的稳定性，摆臂的铰接设计可自适应被测表面的小幅跳动，整体结构紧凑，安装便捷，可用于工业生产线的位移检测、转速检测、长度计量等场景，模型完整还原了实物的所有外部结构特征，可用于产品展示、安装模拟、教学演示等用途。
