侧移叉臂式窄空间作业搬运叉车结构

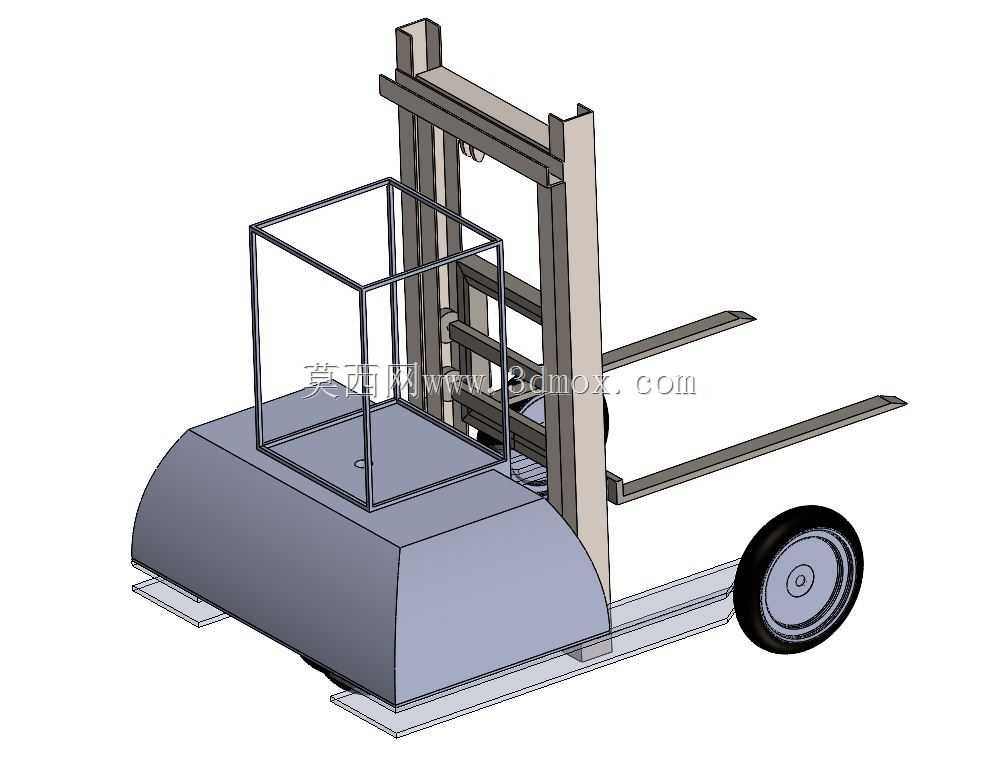

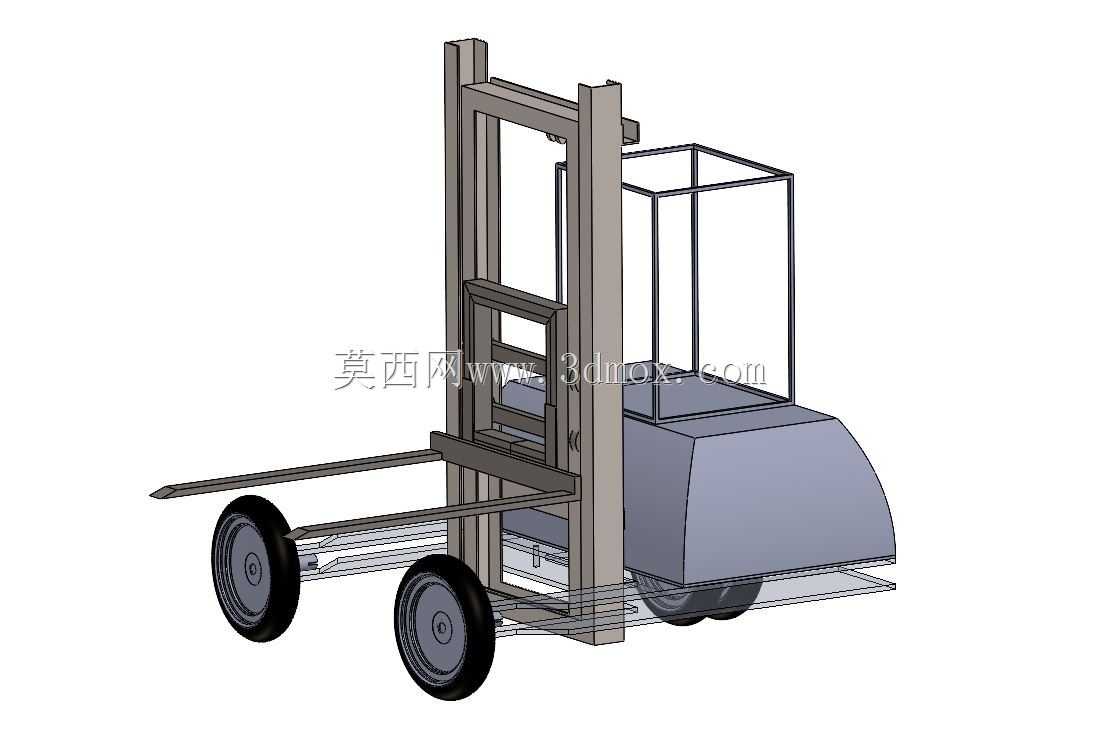

　　在车间线边补料、窄巷道仓储、小型加工工位物料转运这类场景里，常规叉车的转向半径、叉臂固定的结构往往会受限，尤其是通道宽度不足1.8米的作业区域，普通平衡重式叉车根本无法完成叉取、对位的动作，很多时候只能靠人工推拉液压托盘车作业，效率低且劳动强度大。这款侧移叉臂结构的轮式叉车，就是针对这类受限空间的物料转运需求设计的，没有采用传统叉车的尾部平衡重结构，而是将动力与配重模块集成在车体中部的弧形舱体内，压缩了整车的纵向长度，同时把行走轮布置在车体前端两侧，转向时的回转中心更靠近车体中部，实测最小转弯半径可以控制在1.2米以内，适配宽度1.5米以上的作业通道。

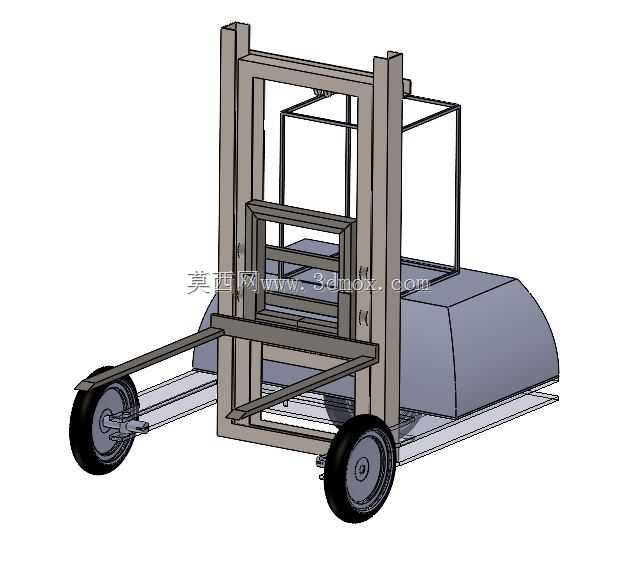

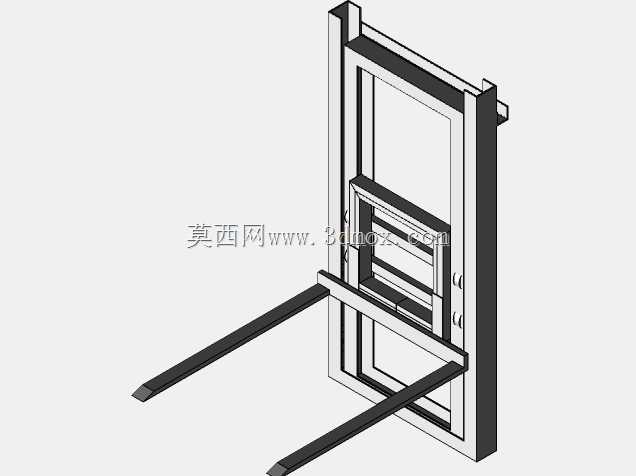

　　从功能特性来看，这款叉车最核心的设计就是叉臂的侧向移动结构，区别于常规叉车叉臂只能沿门架垂直升降、整体前后俯仰的动作逻辑，它的叉架组件在门架的横向导轨上预留了200mm的侧移行程，作业时不需要整车反复前后挪动调整对位，只需要操作侧移油缸带动叉臂横向移动，就能精准对准托盘的叉孔，在货架间距紧凑的仓储区、设备排布密集的生产车间里，这个功能可以减少至少40%的整车挪车对位时间，也能避免因为反复微调车体导致的轮组碾压地面标线、碰撞周边设备的风险。门架采用的是两级嵌套的槽钢焊接结构，没有做全自由提升的复杂结构，最大起升高度设定在1.2米，刚好满足线边物料架、低层货架的堆垛与取放需求，结构简单的同时也降低了门架自身的重量，减少了整车的配重需求。

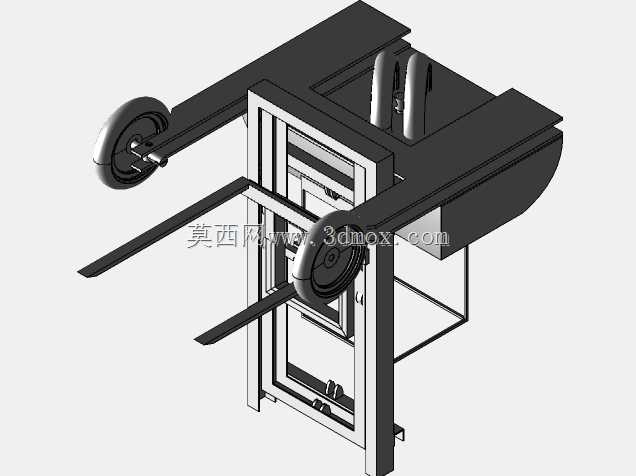

　　设计思路上，这款车型没有追求大载重、高起升的通用参数，而是完全围绕窄空间、轻载高频的作业场景做取舍：行走系统采用的是前置双轮驱动+后部辅助支撑的布局，两个大尺寸的橡胶行走轮直接集成驱动电机与制动组件，轮距设定为850mm，既保证了行走时的稳定性，也不会因为轮距过宽影响通道通过性；车体后部没有设置转向轮，而是采用弧形的低轮廓壳体，转向时依靠两个驱动轮的差速实现原地小半径转向，壳体底部距离地面的高度预留了120mm的间隙，过车间常见的电缆沟盖板、地面接缝时不会出现剐蹭。叉臂采用的是矩形钢管焊接结构，单根叉臂长度为900mm，适配标准的1200*1000mm工业托盘，两个叉臂的间距可以通过手动锁销在200-700mm范围内调节，满足不同尺寸料箱、非标托盘的叉取需求。

　　从安装边界与尺寸参数来看，整车总长度控制在1600mm，包含叉臂在内的总宽度为950mm，门架回落状态下的整车高度为1800mm，能够顺利通过车间常见的2米高防火门、设备通道；侧移机构的导轨安装在门架的下滑架上，采用自润滑铜套作为滑动支撑，不需要频繁加注润滑脂，日常维护只需要定期检查侧移油缸的密封件是否渗漏即可；车体中部的舱体预留了电池组与液压泵站的安装空间，整体重心控制在行走轮轴线后方150mm的位置，额定载重500kg时不会出现前倾翘尾的情况，作业时的稳定性足够支撑工位间的短途转运需求。需要注意的是，这款车型的设计定位是室内平整地面的轻载搬运，没有配置越野轮胎与浮动桥结构，不适用于坑洼不平的室外场地，也不适合超过1.2米高度的堆垛作业，在对应的窄空间作业场景下，它的结构简单、维护成本低、对位效率高的优势，能够很好地替代人工托盘车，提升小范围物料转运的作业效率。
