工业叉车钢制承载轮辋结构设计

　　在厂内物流搬运场景中，叉车作为核心的物料转运设备，其行走系统的可靠性直接决定了整车的作业效率与运维成本，轮辋作为连接轮胎与车桥的核心承载构件，其结构设计合理性直接影响轮胎的装配精度、承载能力以及复杂工况下的运行稳定性。不同于民用车辆的轮辋设计，叉车作业场景多存在路面不平整、重载启停频繁、侧向载荷波动大的特点，尤其是仓储类叉车长期在硬质混凝土地面作业，轮辋需要承受垂直方向的额定载荷、转向时的侧向冲击力，以及急加速、急制动带来的扭矩传递需求，这就要求轮辋在结构设计阶段充分考虑各工况下的应力分布，避免局部应力集中导致的变形、开裂问题。

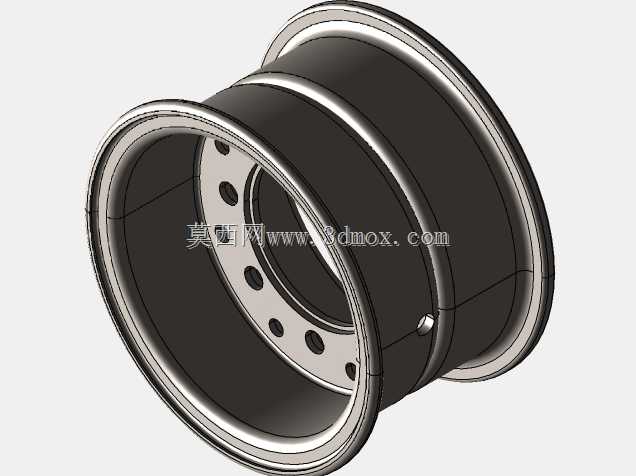

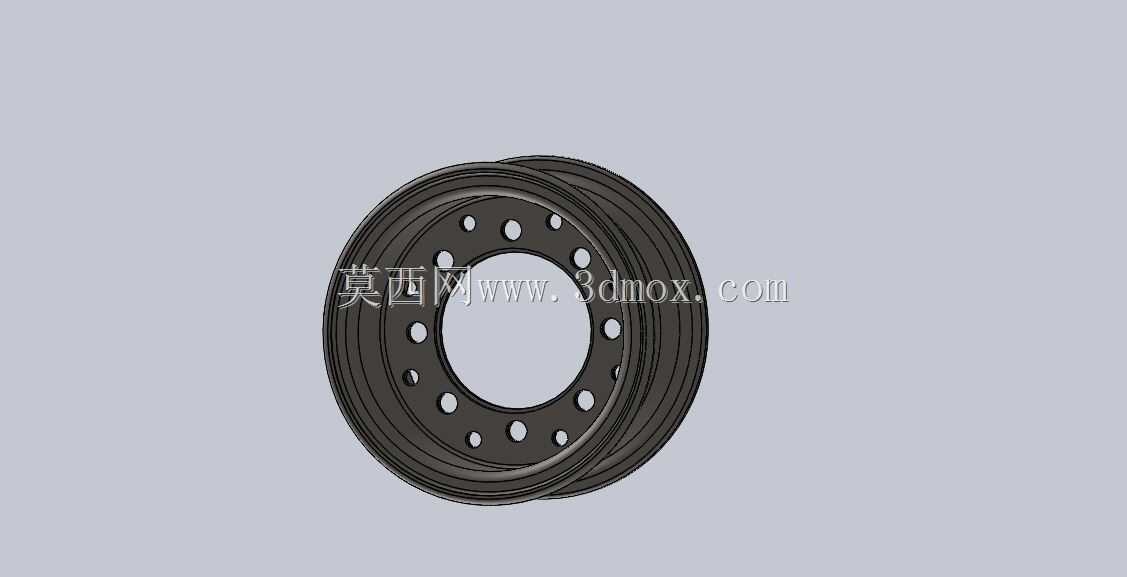

　　本次设计的叉车轮辋采用多件式钢制焊接结构，轮缘部分采用符合工业车辆轮胎装配标准的折边结构，能够与实心轮胎或者充气叉车轮胎的胎圈部位紧密贴合，防止轮胎在重载转向或者大扭矩输出时出现脱圈、滑移的问题。轮辐部分采用等厚钢板冲压成型，沿圆周方向均匀分布螺栓安装孔，孔位精度严格匹配叉车驱动桥或者转向桥的轮毂安装基准，保证轮辋装配后与车桥轴线的同轴度，避免整车运行时出现车轮跳动、轮胎偏磨的问题。螺栓孔周边做了局部加厚的翻边处理，能够分散螺栓紧固时的压应力，同时传递车桥输出的驱动扭矩，避免长期交变载荷下螺栓孔出现变形、失圆的情况。

　　从安装边界来看，轮辋的中心定位孔尺寸与桥壳轮毂的定位轴颈采用过渡配合，装配时能够快速实现径向定位，降低装配难度，保证轮辋安装后的端面跳动量控制在工业车辆行走系统的允许范围内。轮辋的轴向宽度尺寸匹配对应规格叉车轮胎的胎圈宽度，既不会因为宽度不足导致轮胎装配后胎圈受挤压变形，也不会因为宽度过大导致轮胎在轮辋上出现轴向窜动。轮辋的气门嘴预留位置避开了轮辐加强筋与螺栓安装位，方便后续轮胎充气时的操作，同时避免作业过程中气门嘴被地面杂物或者货架构件磕碰损坏。

　　在设计思路上，首先针对叉车额定承载能力下的轮辋受力情况做了载荷分解，垂直载荷下轮辐与轮辋本体的焊接连接处是应力集中的高发区域，因此在焊接工艺对应的结构设计上，采用了连续角焊缝的连接形式，同时在轮辐与轮辋筒身的连接位置设置了圆弧过渡结构，减少应力集中系数，避免长期重载下焊缝出现疲劳开裂。轮辋的轮缘部分做了加厚处理，因为叉车在靠离货架、经过路面凸起物时，轮缘位置很容易受到刚性碰撞，加厚的轮缘结构能够提升抗冲击能力，即使出现轻微磕碰也不会出现变形导致轮胎密封失效的问题。

　　从实际应用场景出发，这类轮辋广泛适配1-3.5吨级的平衡重式叉车以及仓储前移式叉车，既可以搭配充气轮胎用于厂区内部非硬化路面的物料转运，也可以搭配实心轮胎用于高强度、连续作业的仓储物流场景。轮辋表面做了防锈涂装处理，能够适应厂区内可能存在的潮湿、轻微腐蚀性介质的作业环境，延长构件的使用寿命。在三维建模过程中，所有装配基准面、安装孔位都保留了完整的参数化特征，方便设计人员根据不同吨位叉车的桥型参数调整孔位分布、中心孔尺寸以及轮辋宽度，快速衍生出适配不同车型的系列化轮辋产品。建模过程中充分考虑了后续工程图输出、工艺加工的需求，所有冲压折弯角度、焊接预留量都符合钢制轮辋的加工工艺要求，不存在无法落地的异形结构，冲压模具的复杂度也控制在常规加工范围内，能够有效降低批量生产的制造成本。针对轮辋的动平衡需求，结构设计上保证了圆周方向的质量均匀分布，减少后续动平衡校正时的配重添加量，提升装配后整车的行驶平顺性，降低操作人员的作业疲劳感。
