塑料回收燃料转化概念装置结构设计

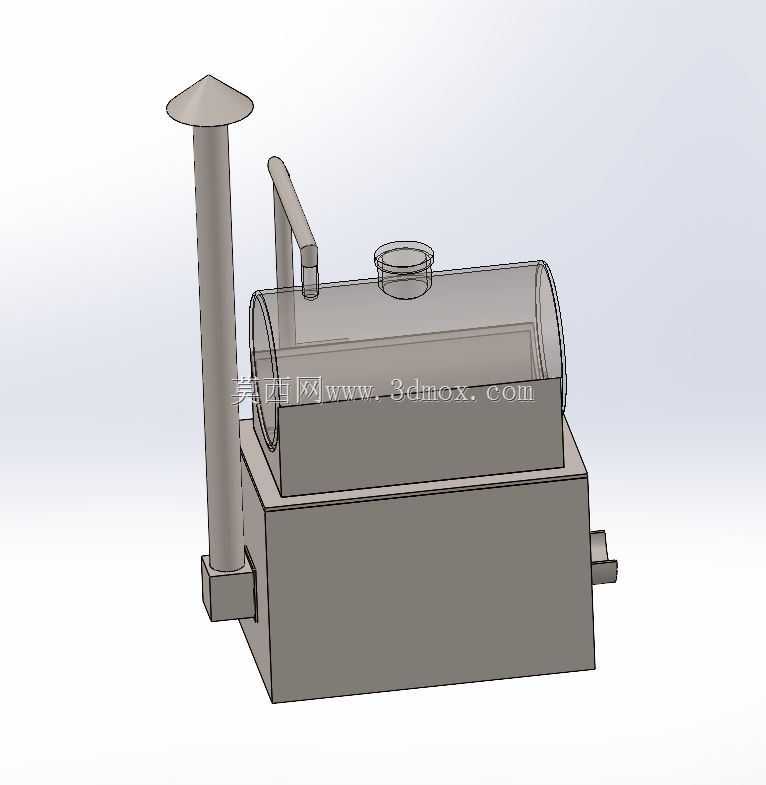

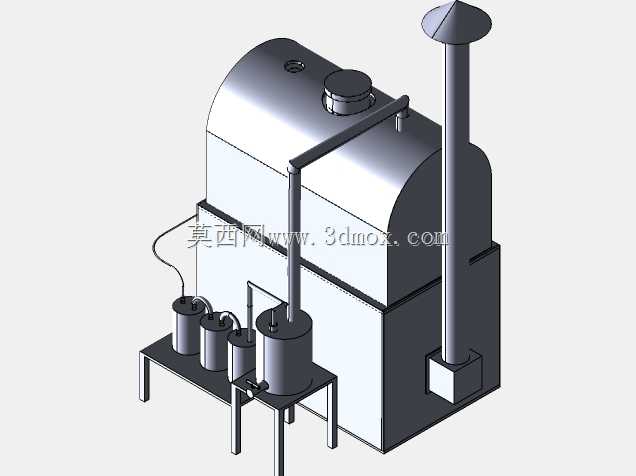

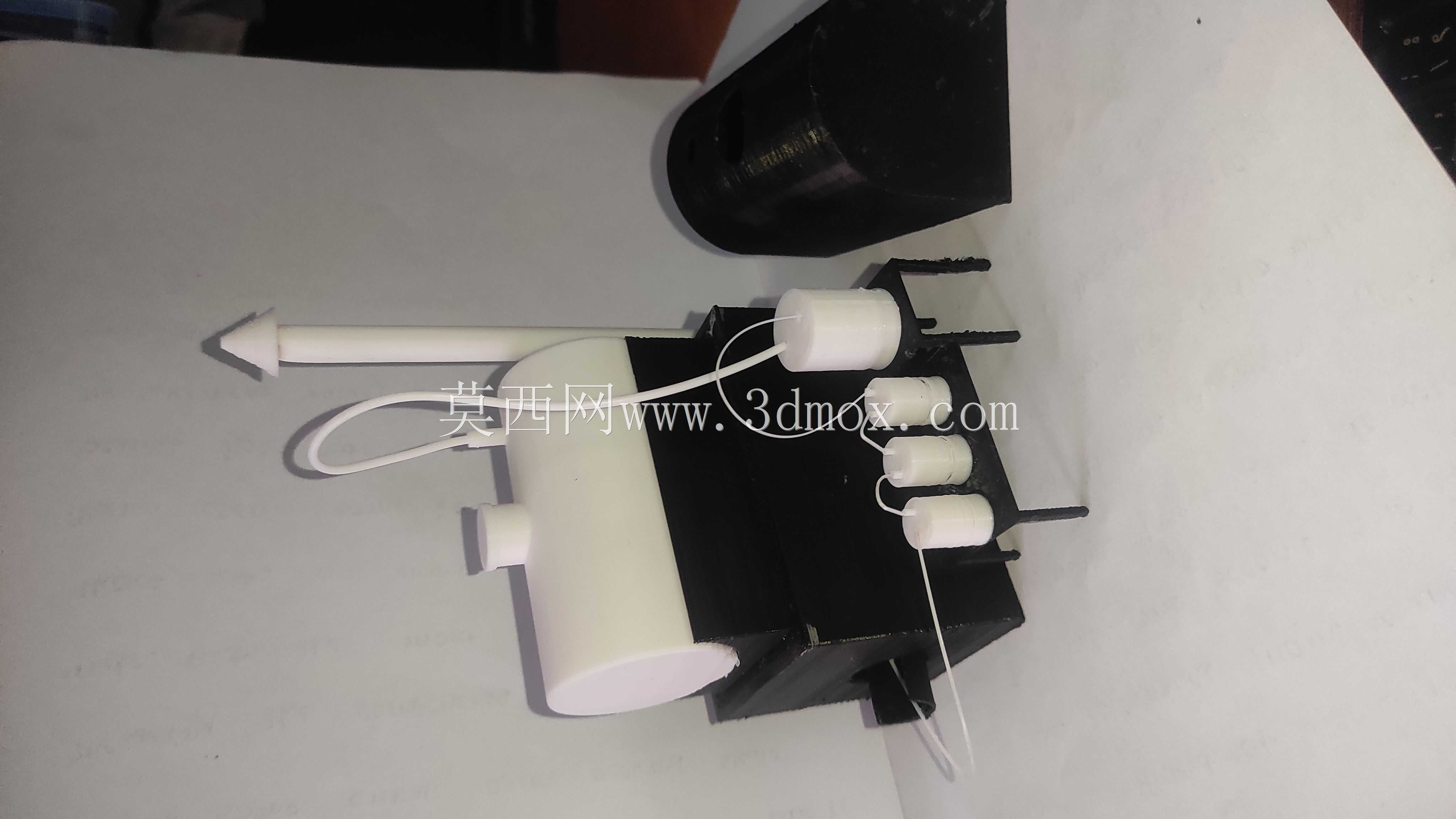

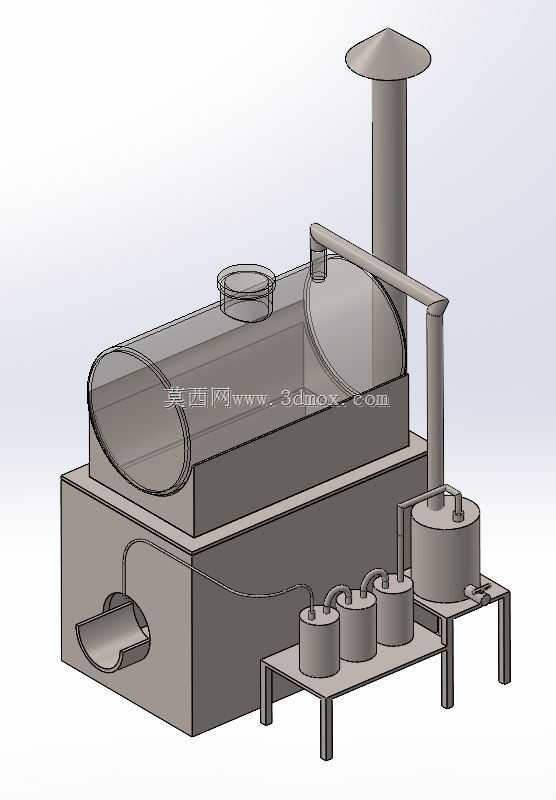

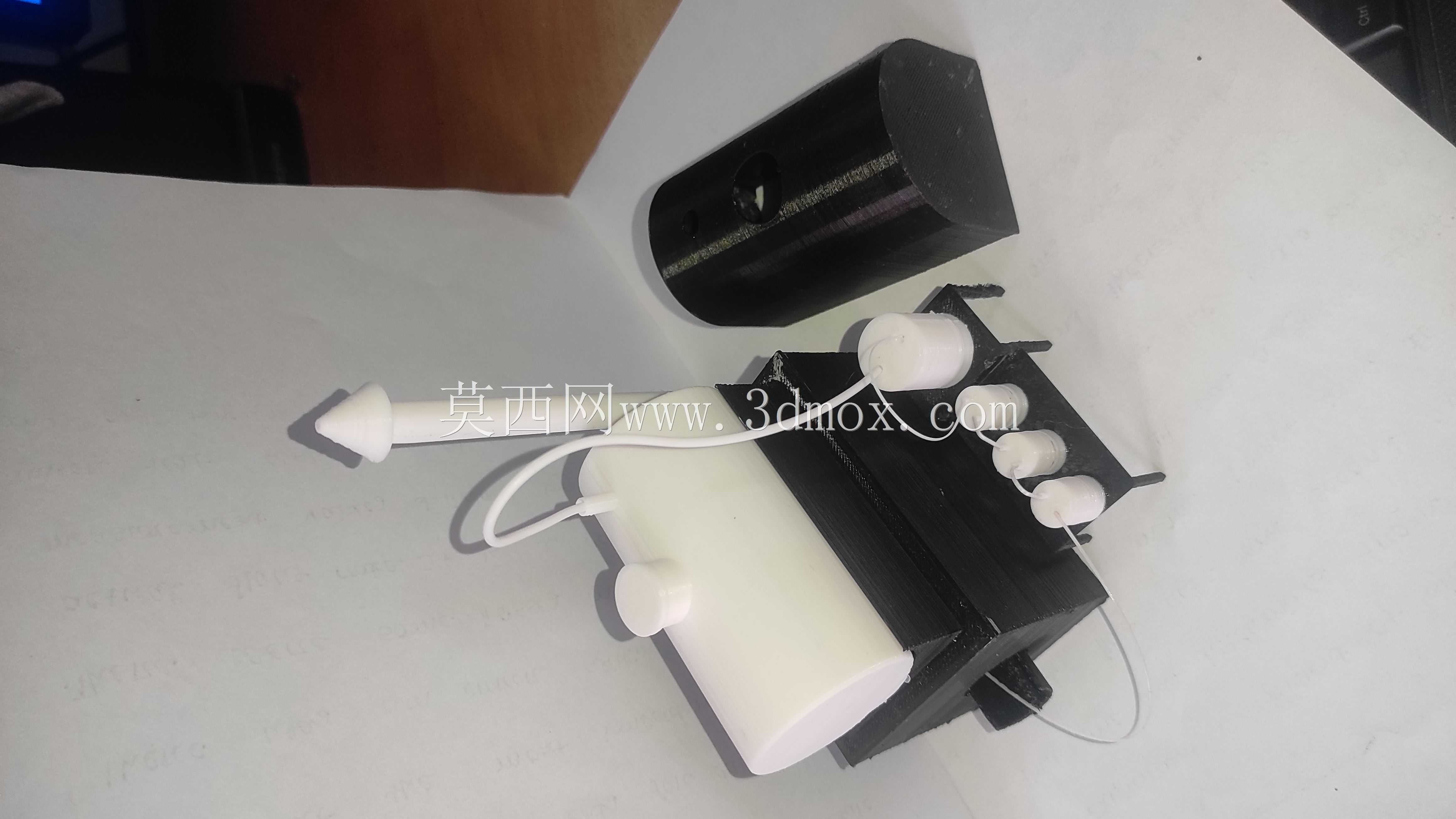

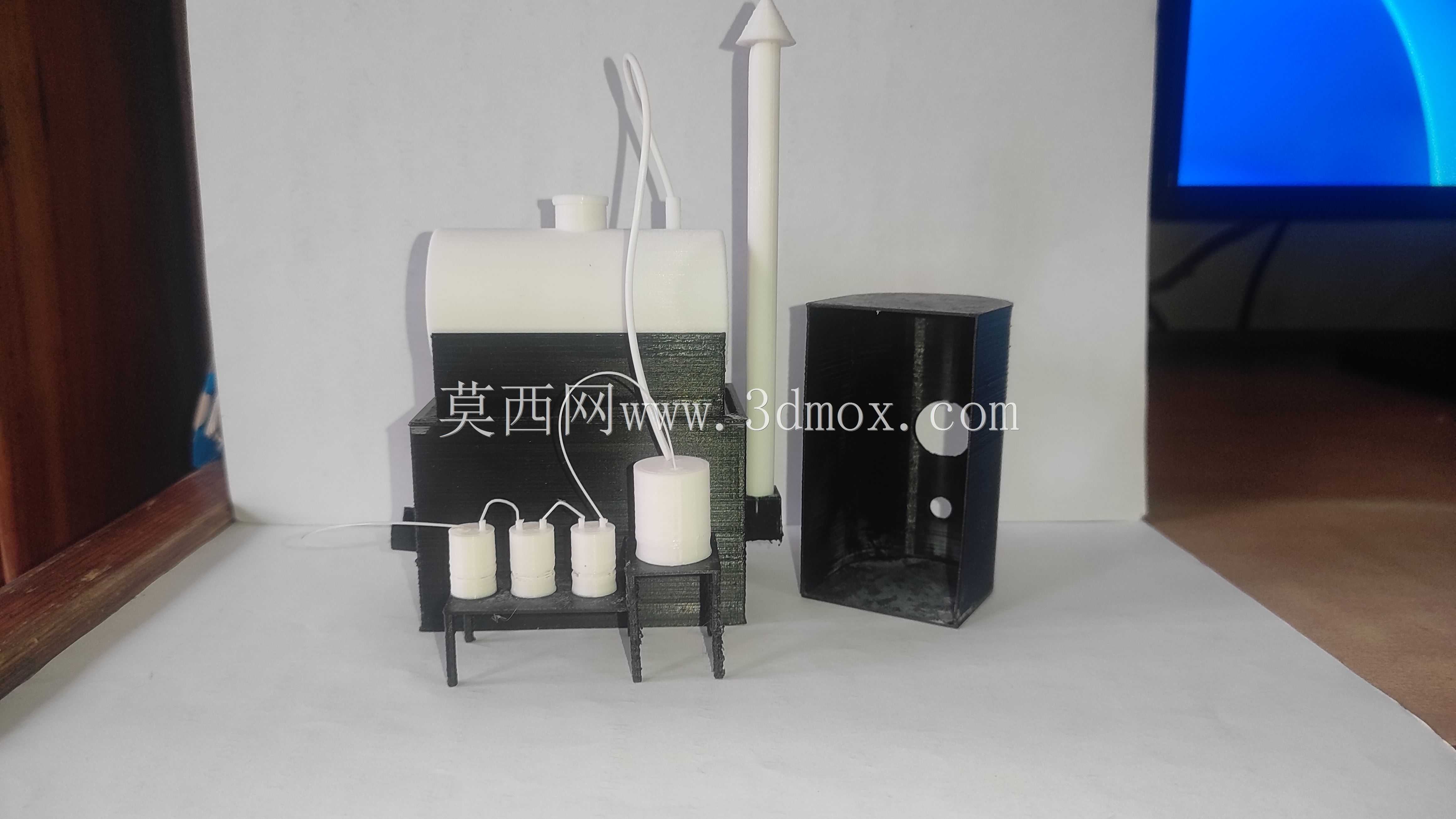

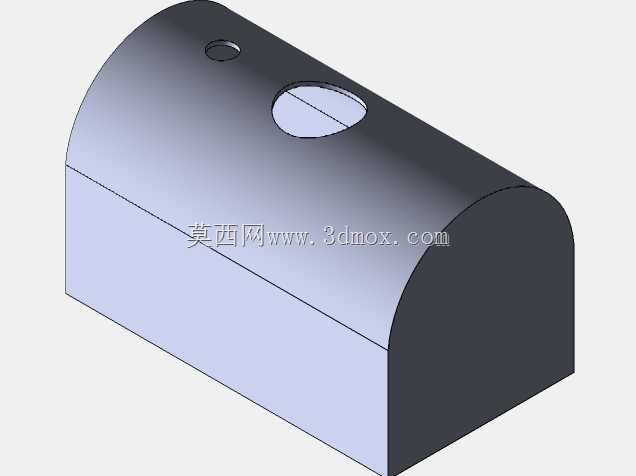

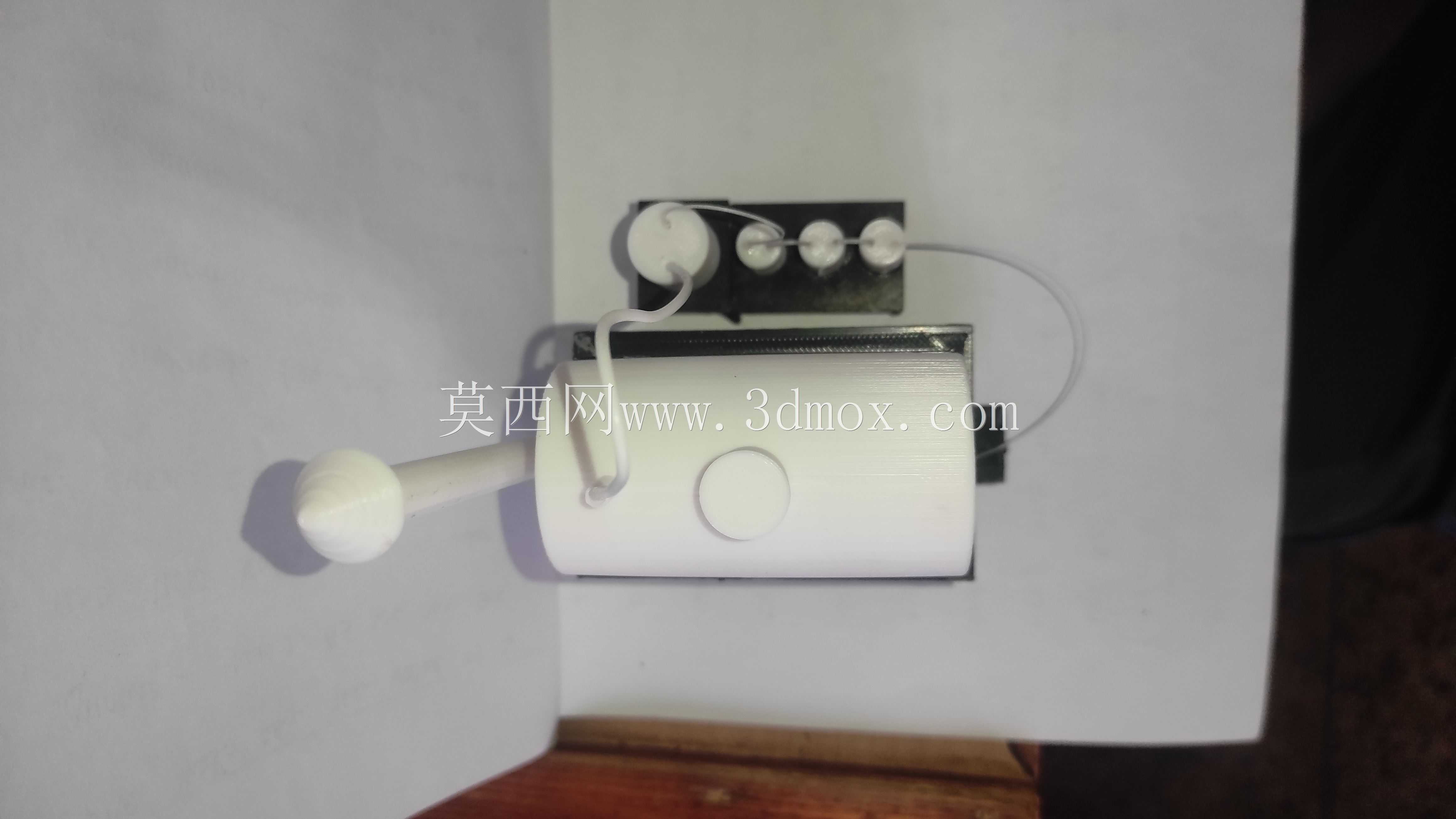

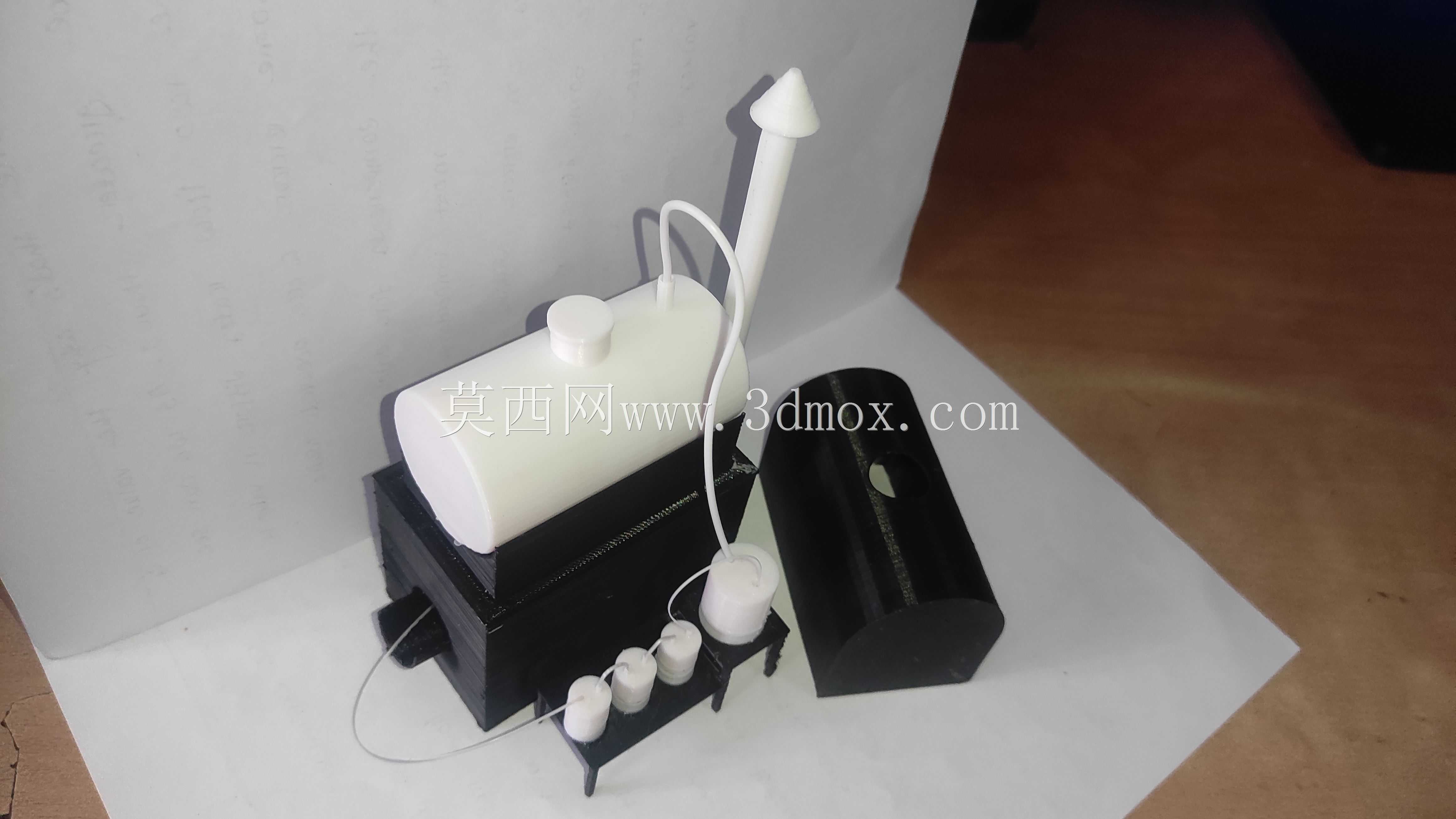

　　这套概念装置面向小型分布式塑料资源化场景设计，核心目标是解决零散废塑料难以集中处置、运输成本高的痛点，可适配社区回收站、小型加工工坊、偏远地区废弃物处理点等场景，将日常产生的PE、PP类通用废塑料转化为可直接利用的燃料产物，填补了小规模废塑料就地处理设备的空白。从结构布局来看，整套装置采用模块化分区设计，左侧为反应处理单元，右侧为电控与产物收集单元，整体占地尺寸控制在0.8米×0.5米的台面安装边界内，无需额外浇筑固定基础，放置于平整硬质工作台面即可完成部署，适配小型作业空间的安装需求。反应处理单元采用阶梯式布局，下方设置四个等径圆柱原料预处理腔，单腔内径60mm，可同时完成不同品类废塑料的进料、预热工序，

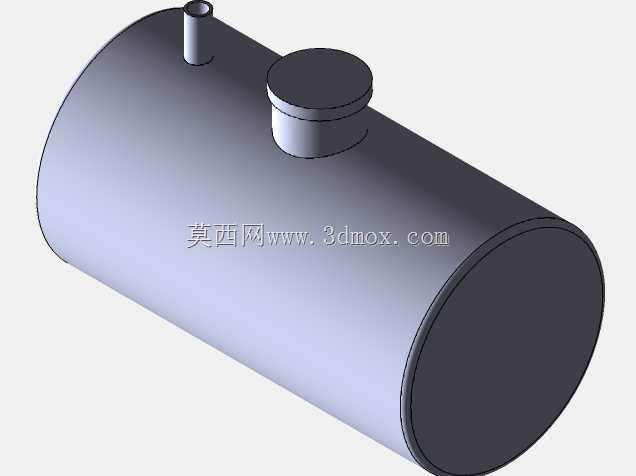

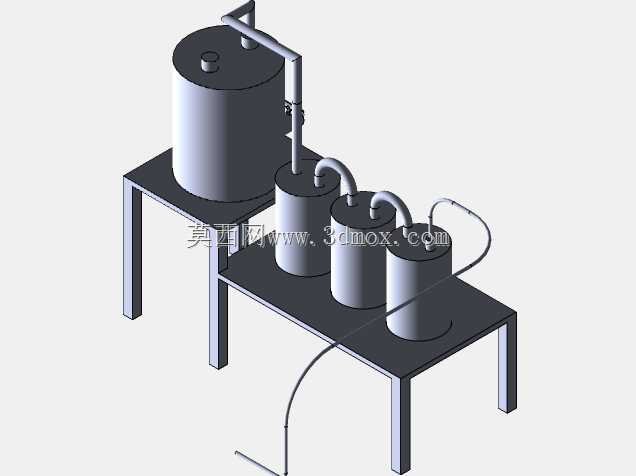

　　腔体外壁预留加热元件安装槽，可根据处理需求加装陶瓷加热圈，实现腔体内温度的精准调控，预热后的塑料熔体通过腔底的导流槽汇入中部主反应腔，主反应腔为卧式圆柱结构，直径120mm，长度180mm，腔体内置螺旋送料结构，可推动熔体匀速通过裂解温区，避免局部积碳堵塞流道。主反应腔上方设置卧式圆柱状油气冷凝腔，直径100mm，长度200mm，腔体侧壁预留循环冷却水流道接口，可外接小型冷水机实现裂解油气的快速冷凝，冷凝后的液态燃料通过腔体底部的出液口汇入下方的圆柱状储液罐，储液罐直径50mm，高度100mm，罐体侧面设置透明液位观察条，可实时查看燃料收集量，未冷凝的可燃气体通过顶部的排气管道导入燃烧回用管路，可直接作为反应腔加热的辅助燃料，

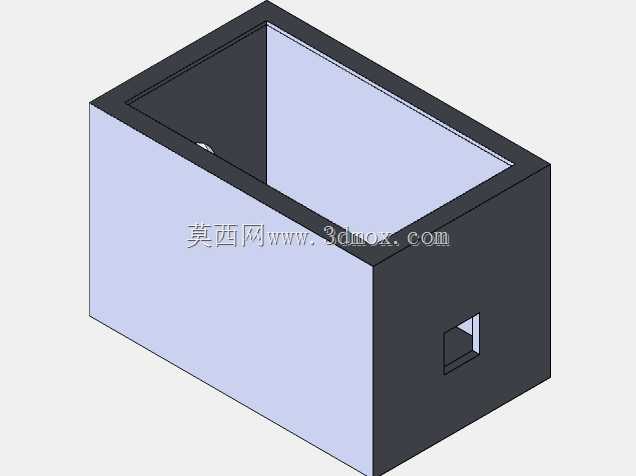

　　提升整体能源利用效率。装置后侧设置高度350mm的立式排气烟囱，烟囱底部设置阻火结构，避免回火风险，烟囱内径20mm，可将处理过程中产生的少量不可凝废气导向高处排放，适配室内作业的通风要求。右侧独立电控单元为长方体箱式结构，外形尺寸120mm×100mm×250mm，箱体采用薄钢板折弯焊接成型，正面设置电源开关、温度调节旋钮与工作状态指示灯，箱体内部预留温控模块、继电器、接线端子的安装位，所有走线通过箱体侧面的防水格兰头引出，避免与高温反应区接触引发安全隐患。整套装置的支撑结构采用方管焊接成型的小型机架，机架高度80mm，腿底设置可调橡胶脚垫，可通过旋转脚垫调整整体水平度，抵消工作台面的不平整误差，

　　机架上方铺设5mm厚耐高温石棉隔热板，将反应单元的高温区域与下方支撑结构完全隔离，避免热量传递引发台面烫损。在设计思路上，这套装置优先考虑拆装维护的便捷性，所有腔体连接均采用快拆卡箍结构，无需专用工具即可完成腔体拆分，便于定期清理腔体内壁的积碳残留，所有与物料接触的部件均采用304不锈钢材质，耐受塑料裂解过程中的高温与轻微腐蚀，延长设备使用寿命。不同于大型工业化废塑料裂解设备，这套概念装置弱化了连续化大产能的设计目标，转而聚焦小批量、就地化处理的灵活性，单批次可处理1kg左右的废塑料，处理周期约2小时，产出的燃料可直接用于小型灶具、取暖设备的燃烧使用，尤其适合废塑料产生量不大、运输半径过长的场景，减少废塑料转运过程中的二次污染与物流成本。结构设计过程中充分考虑了操作安全性，所有高温部件外侧均预留20mm以上的安全间隙，避免操作人员误触烫伤，反应腔设置超压泄压阀，当腔体内压力超过0.02MPa时自动泄压，避免憋压引发安全事故，储液罐设置防溢出液位传感器，当燃料收集达到容量上限时自动切断加热电源，停止裂解反应。从安装边界来看，整套装置部署时仅需在侧面预留100mm的管路连接空间，后侧预留150mm的烟囱与走线空间，上方预留300mm的操作空间即可满足日常使用与维护需求，无需额外配套复杂的辅助设备，仅需接入220V民用电源与少量冷却水即可运行，大幅降低了小规模应用的部署门槛。
