凹凸结构辊式颗粒磨机核心辊体设计

　　在粉体加工、生物质制粒、矿石细碎、饲料加工等多个工业生产场景中，辊式颗粒磨机都是承担物料挤压研磨、颗粒成型作业的核心设备，而辊体作为直接与物料接触、完成核心做功的部件，其结构设计直接决定了整台设备的研磨效率、成品颗粒均匀度以及易损件的使用寿命。这款凹凸结构的辊式颗粒磨机辊体，在设计阶段就跳出了传统平辊、直齿辊的设计思路，针对高湿黏物料、硬质脆性物料混合研磨时容易出现的物料打滑、辊面结料、研磨压力分布不均的痛点做了定向优化。

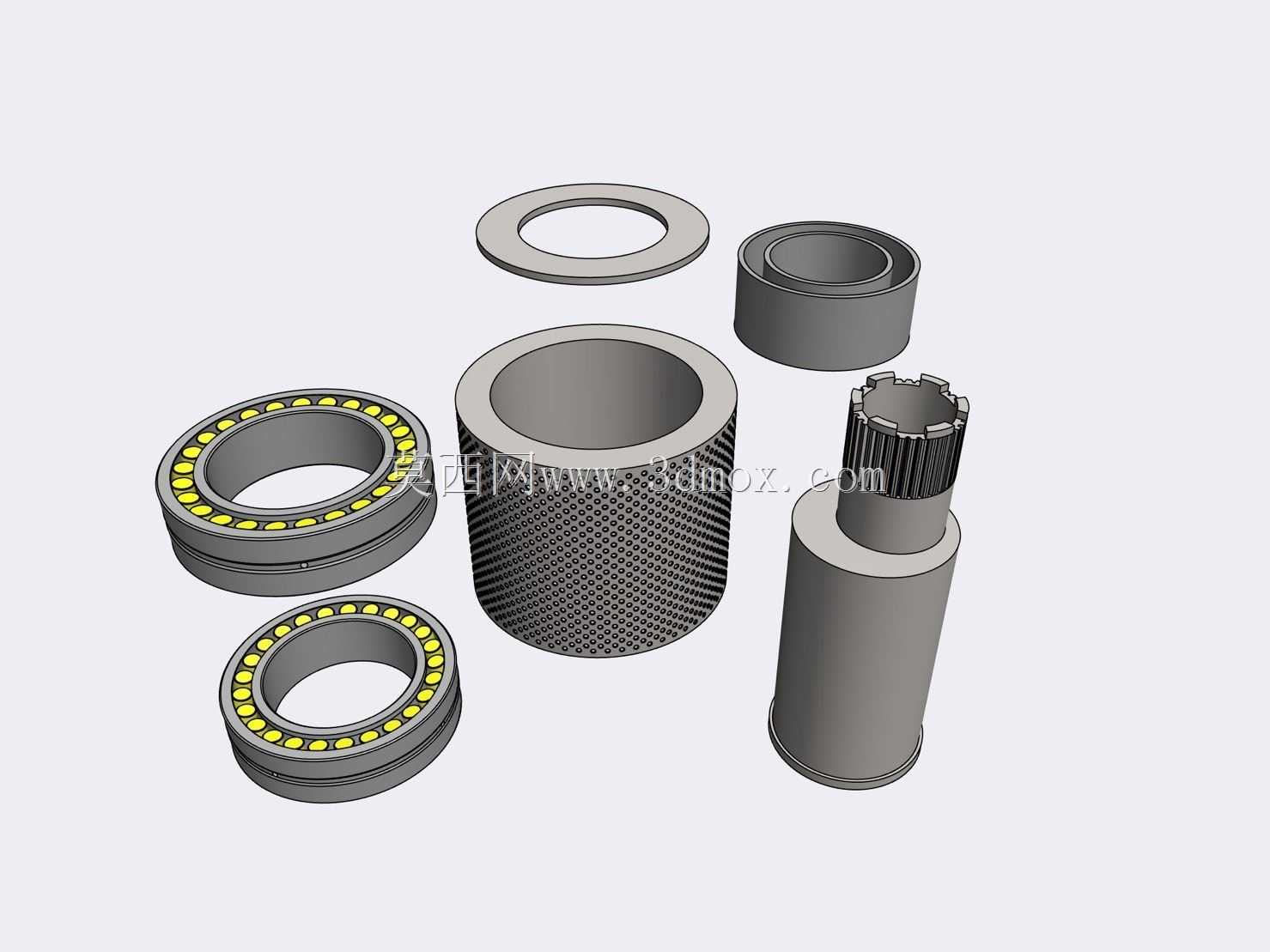

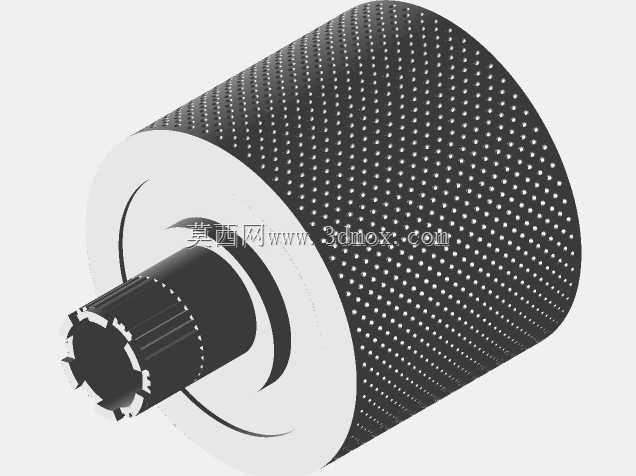

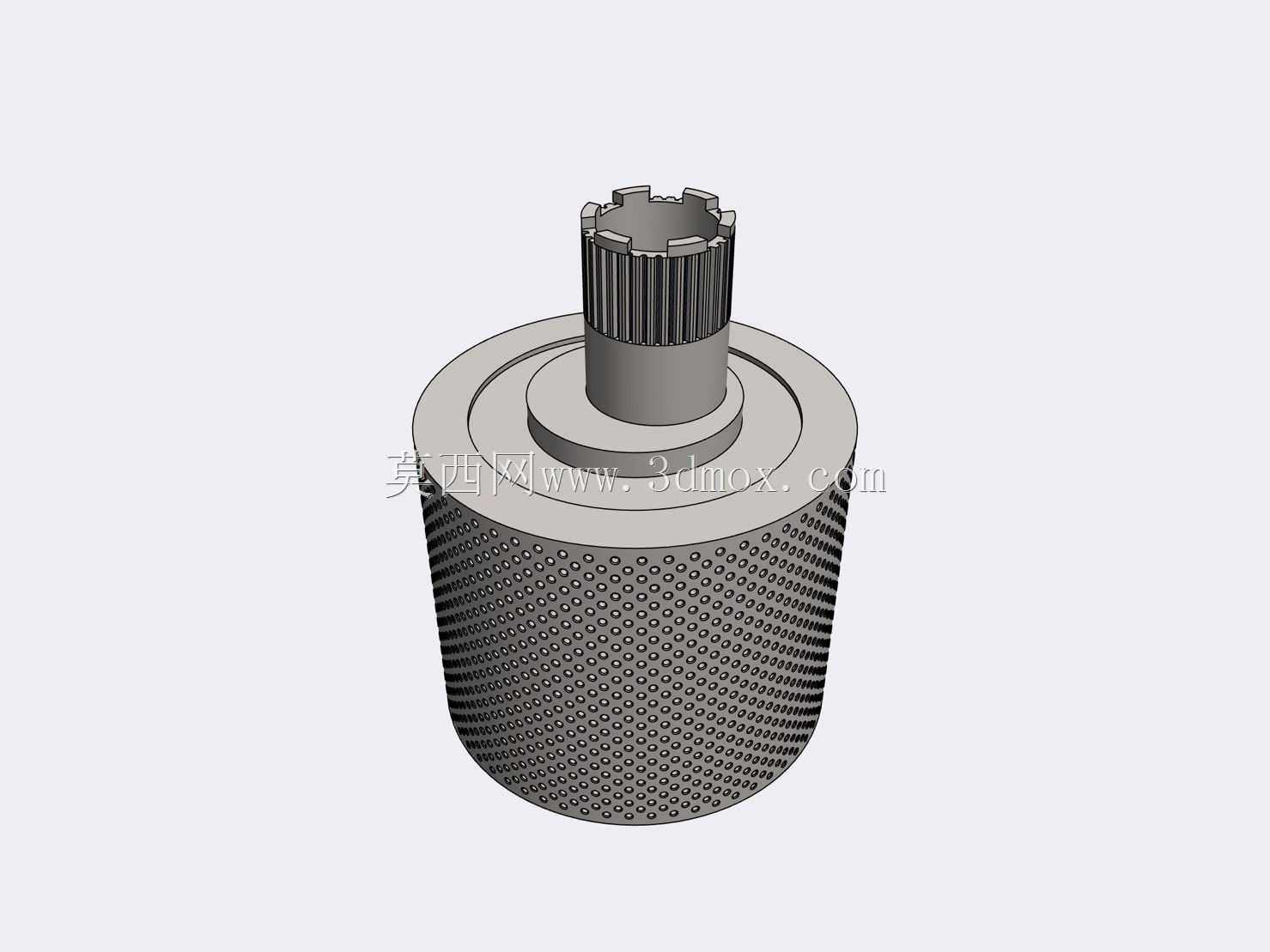

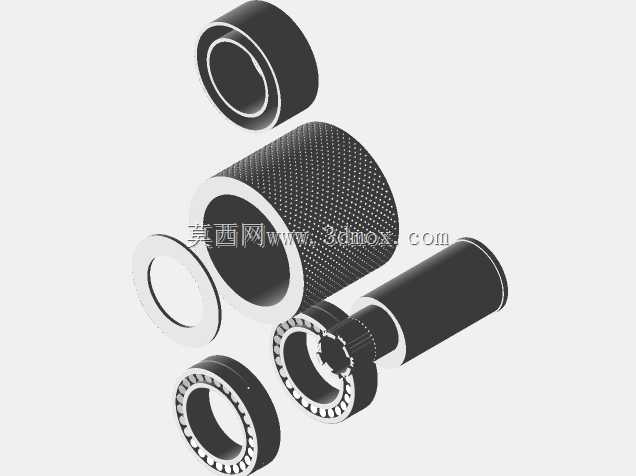

　　从实际应用场景来看，这类带凹凸点阵结构的辊体，既可以适配饲料加工环节的谷物原料压制成粒，也能用于生物质能源领域的秸秆、木屑原料挤压制粒，在矿石细碎环节还可以承担中等硬度矿石的辊压粉碎作业，不同场景下只需要调整辊面凹凸点的排布密度、凸点高度以及辊体表面的热处理硬度，就能匹配对应的物料研磨需求。设计过程中首先确定了辊体的三段式结构：下部的大直径辊面是核心做功区域，表面密布的半球形凹凸点阵，一方面可以在两个辊体对转时形成密集的咬合点，增大辊面与物料之间的摩擦力，避免高硬度光滑物料在辊缝间打滑空转，另一方面凹凸结构之间形成的微小容料空间，可以让物料在进入辊缝时先完成预排布，避免瞬间进料量过大导致的辊体负载骤升，同时也能减少高湿黏物料在辊面的粘结附着，降低停机清理辊面的频次。

　　中部的阶梯轴肩结构，主要承担辊体转动过程中的轴向定位作用，安装时轴肩端面与轴承座的定位端面贴合，配合公差选用H7/k6的过渡配合，既可以保证辊体高速转动时不会出现轴向窜动，也能避免过盈量过大导致的装配难度提升、后期拆卸维护不便的问题。上部的花键结构是动力输入连接端，采用矩形花键设计，相比平键连接可以承受更大的扭矩载荷，在辊体挤压硬质物料出现瞬时冲击载荷时，花键的多齿接触结构可以将载荷均匀分散到每个齿面，避免单键连接容易出现的键槽崩裂、轴头扭断的故障，花键的定心方式采用大径定心，装配后同轴度误差可以控制在0.02mm以内，保证辊体转动时的径向跳动量符合设计要求，避免辊缝不均匀导致的成品颗粒大小不一、辊面局部磨损过快的问题。

　　从安装边界尺寸来看，辊体的总高度、大直径辊面的外径尺寸都是按照对应型号磨机的机架安装空间设计的，安装时需要保证两个配对辊体的平行度误差不超过0.03mm/m，辊缝的调节范围可以根据成品颗粒的粒径要求在0.5mm到5mm之间调整，辊面的凹凸点阵采用等距错位排布，相邻凸点的中心距保持一致，保证整个辊面任意位置的咬料能力均匀，不会出现局部区域物料研磨不充分的情况。在材质选择上，辊体基体采用中碳合金钢锻造加工，辊面的凹凸结构区域采用表面淬火处理，淬火层深度控制在3mm到5mm之间，表面硬度可以达到HRC55-60，既保证了辊面的耐磨性能，又能让辊体芯部保持足够的韧性，在遇到铁块等硬质异物进入辊缝时，不会出现辊面崩裂的情况。

　　设计过程中还做了动平衡校核，辊体完成机加工后会在动平衡机上做双面动平衡校正，剩余不平衡量控制在G6.3等级以内，保证设备在额定转速下运行时不会出现异常振动，降低轴承座的负载，延长轴承的使用寿命。和传统的平辊结构相比，这种凹凸结构的辊体在相同的辊压压力下，物料的咬入角可以提升30%左右，同等产能下设备的装机功率可以降低15%，同时辊面的使用寿命相比普通光辊可以提升40%以上，尤其是在处理含纤维较多的生物质物料时，凹凸点的勾带作用可以让纤维物料顺利进入辊缝，不会出现物料在辊面上方搭桥、空转的情况。在实际装配时，上部花键端需要连接减速箱的输出花键套，装配前需要在花键齿面涂抹少量耐高温润滑脂，减少启动瞬间的齿面磨损，下部辊面的端面跳动量需要调整到0.05mm以内，避免转动时两个辊体出现局部摩擦碰撞。针对不同的物料特性，辊面的凸点形状也可以做适应性调整，比如处理脆性矿石时可以将凸点设计成略带锥度的形状，提升对物料的劈裂破碎效果，处理饲料类的软性物料时可以将凸点设计成圆弧形，减少对物料营养成分的过度破坏，同时让成型后的颗粒表面更光滑。
