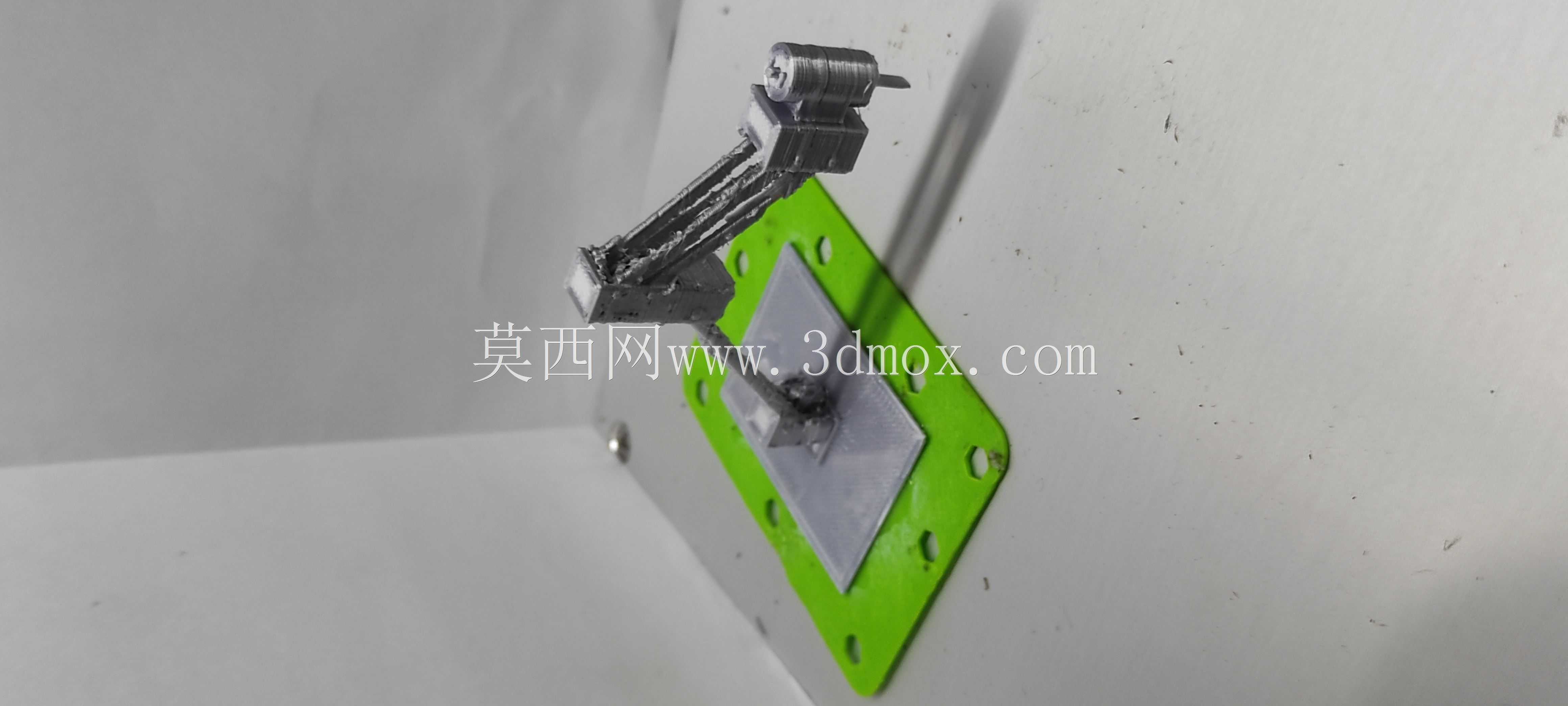

多工位可调角度柔性钻孔作业装置

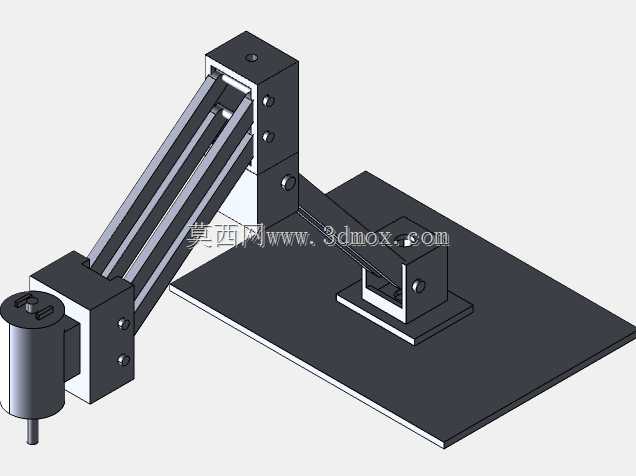

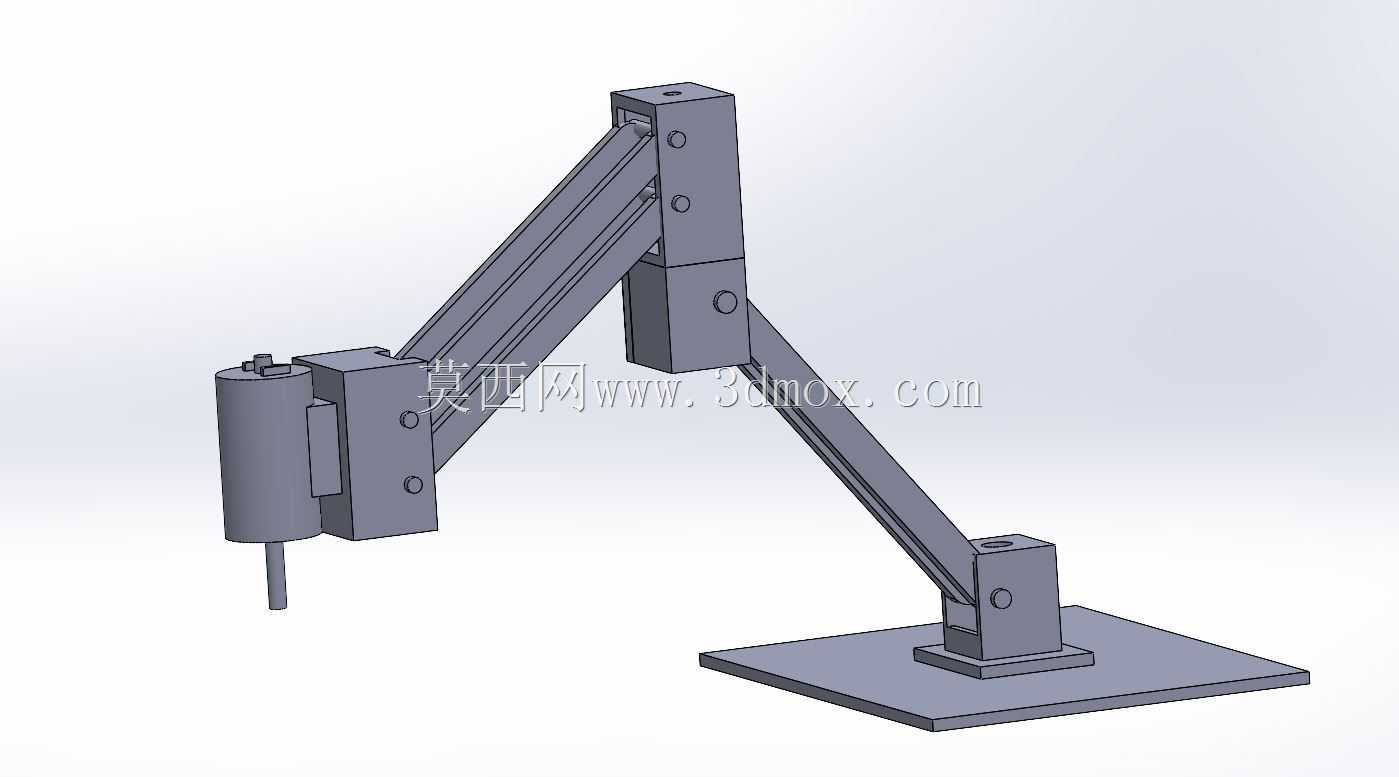

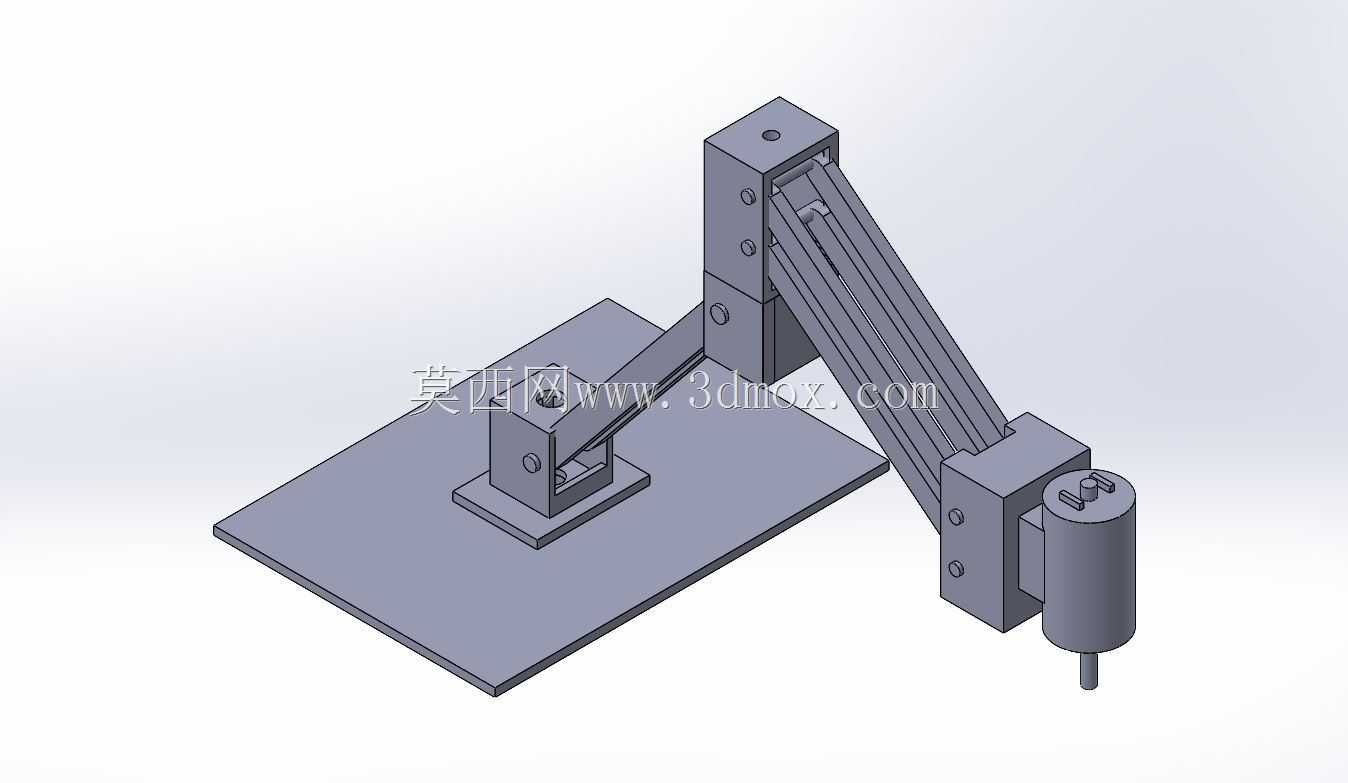

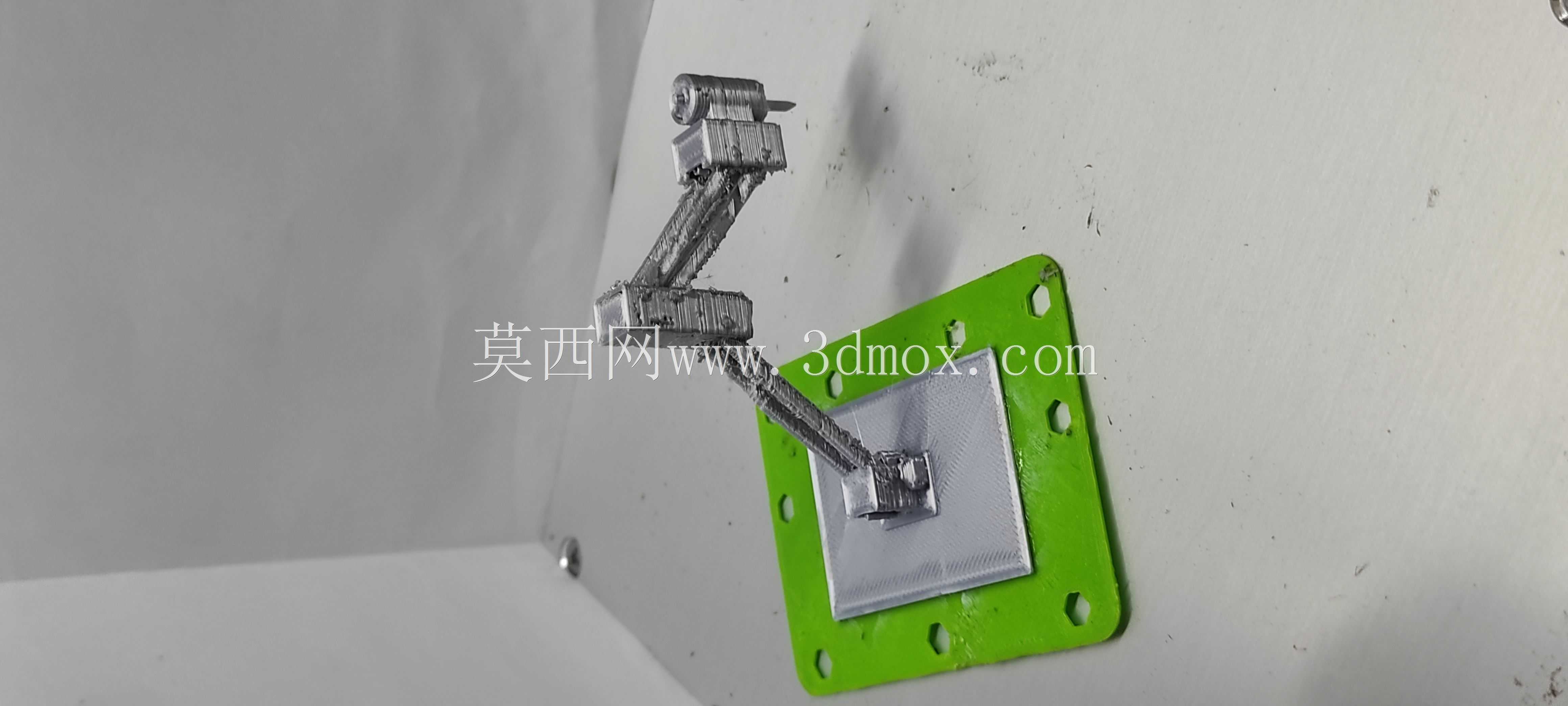

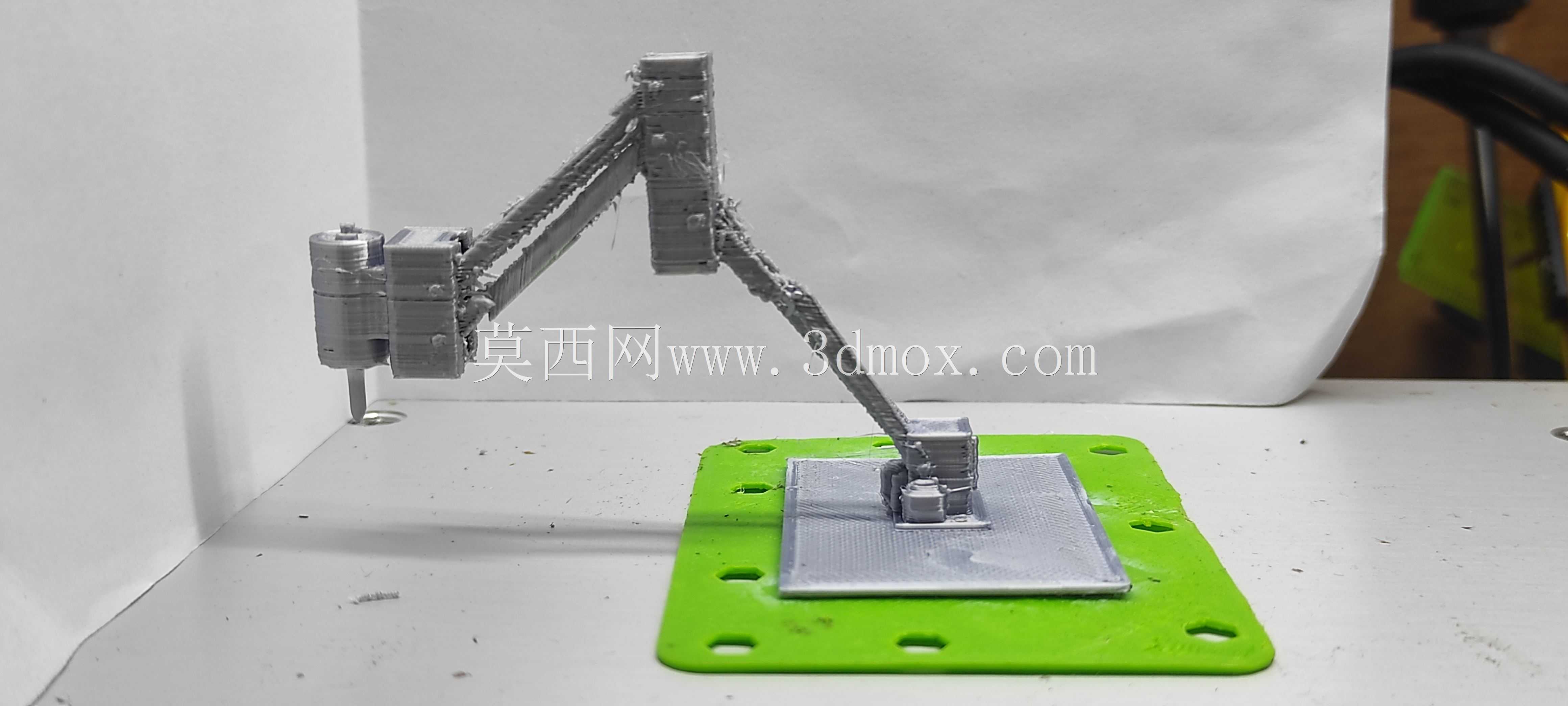

　　在离散制造的钻削工序场景里，经常会遇到常规台钻无法覆盖的加工工况：大型焊接结构件的局部斜面孔、装配后组件的补钻孔、薄壁板材的非垂直面孔、狭小空间内的侧向孔，这类加工如果采用手电钻作业，很容易出现孔位偏移、孔轴线倾斜、孔径超差的问题，尤其是对孔位同轴度、垂直度有公差要求的配合孔，手电钻的加工稳定性完全无法满足工艺要求，而大型工件又无法吊装到固定台钻的工作台上完成装夹，这时候就需要具备多自由度调整能力的柔性钻孔装置来填补工艺空白。这款柔性钻孔装置采用多段铰接臂结构，底座为方形平板安装结构，可通过T型螺栓固定在标准钳工工作台、专用焊接工装平台或者现场临时搭建的加工工位台面上，底座的安装孔位按照通用工装平台的槽距设计，

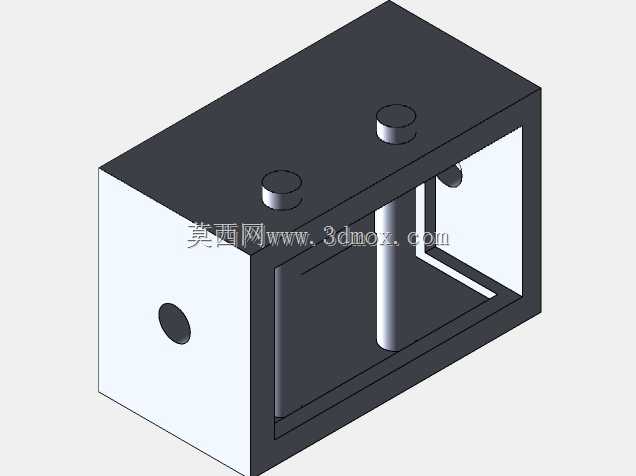

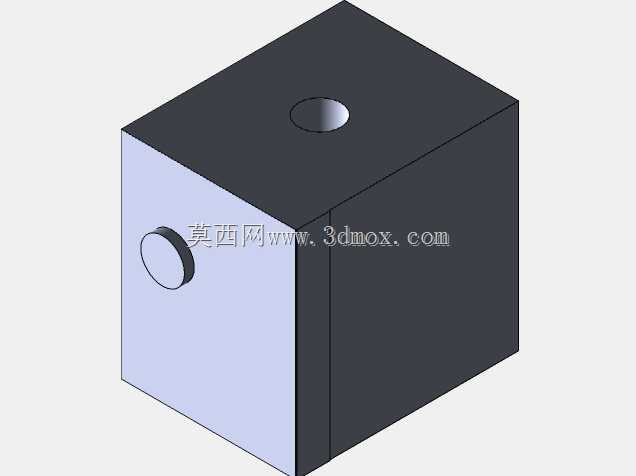

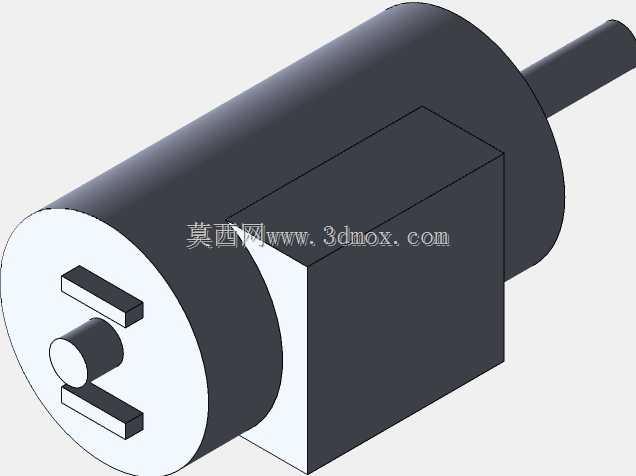

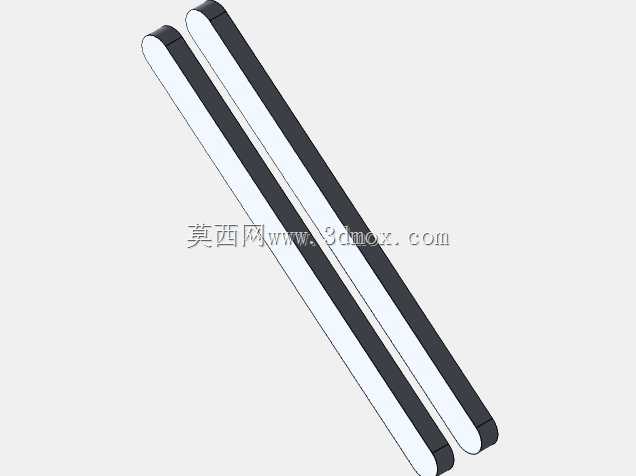

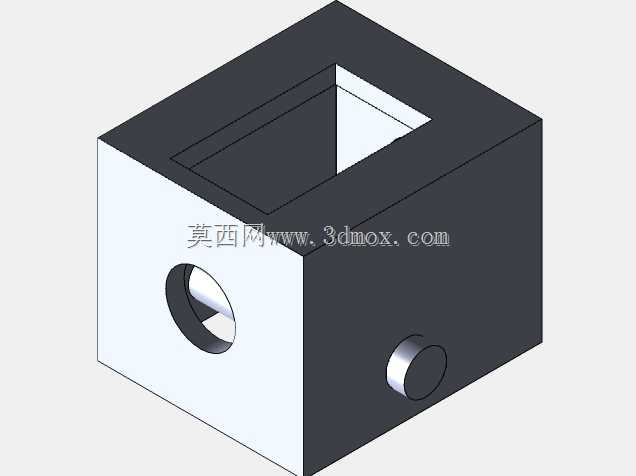

　　不需要额外制作过渡连接板就能完成快速固定，安装时只需要保证底座上平面与基准面的平面度公差在0.2mm以内，就能保证后续臂架调整的定位精度。臂架部分采用两段平行四边形铰接结构，每段铰接关节都配备了锁紧机构，当调整到目标钻孔位置和角度后，扳动锁紧手柄就能将整个臂架完全锁死，不会在钻削进给时出现臂架下沉或者角度偏移的问题，关节的转动阻尼可以通过侧面的调节螺钉进行调整，既可以保证调整时臂架能顺畅移动，又能避免臂架在未锁紧状态下出现自由垂落的情况。钻夹头安装座集成在臂架前端，可适配标准的直柄麻花钻夹头，也可以根据加工需求更换攻丝夹头、铰孔夹头，完成钻孔后的后续工序加工，安装座的轴线与臂架末端的连接面保持严格的垂直公差，

　　保证刀具进给方向与调整后的目标轴线完全重合。这款装置的作业覆盖范围可以满足常规工作台面内任意位置的加工需求，垂直方向可实现从台面到最大伸展高度的区间覆盖，角度调整范围支持水平钻孔、垂直向下钻孔、倾斜角度钻孔甚至倒置向上钻孔，完全覆盖了常规加工中遇到的各类孔位朝向需求。在实际使用过程中，针对大型钣金机柜的装配补钻工序，不需要将机柜从装配线上转移到钻床工位，只需要将该装置临时固定在机柜旁的辅助台面上，调整臂架角度对准预划好的孔位，锁紧后即可完成钻孔，相比手电钻作业，孔位精度可以控制在0.15mm以内，孔轴线的倾斜度不超过0.5°，完全满足机柜装配时的紧固件安装公差要求。针对模具维修过程中的局部钻孔作业，很多时候模具已经装配完成，

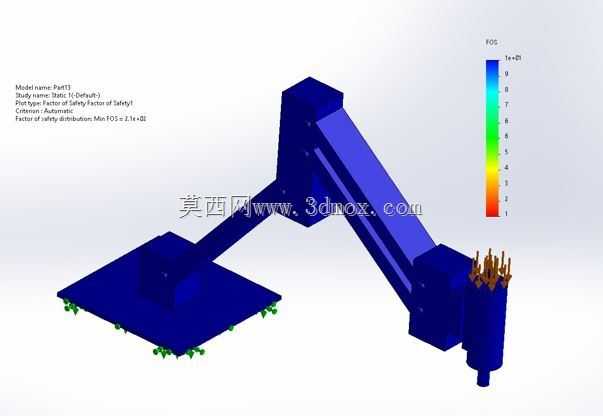

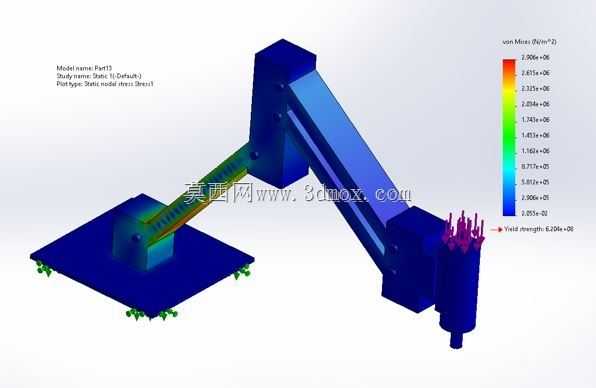

　　无法拆分后上钻床加工，这时候该装置可以直接固定在模具的空闲平面上（通过压板临时固定底座即可），调整臂架伸入模具的狭小空间内完成侧向、斜向的孔加工，不需要对模具进行大范围拆解，能大幅缩短维修停机时间。设计过程中，臂架的截面尺寸经过了刚度校核，在最大伸展长度、最大钻削轴向力的工况下，臂架末端的变形量控制在0.1mm以内，不会因为钻削力导致刀具让刀，保证孔径的加工精度；所有铰接关节的转轴都采用了耐磨衬套结构，长期反复调整也不会出现转轴磨损间隙，避免因为关节间隙导致的钻孔位置偏移；底座的重量经过配重优化，当采用临时放置不锁紧的使用场景时，只要钻孔的轴向力不超过常规手电钻的最大输出力，底座不会出现滑移，当然正式批量加工作业还是建议将底座完全固定，保证加工稳定性。装置的整体外形在收拢状态下占用的工作台面积极小，不需要使用时可以将臂架折叠收拢，放在工具柜或者工作台边角存放，不会占用过多的生产场地空间，相比固定式台钻，其场地适应性更强，既可以用于固定工位的批量小零件加工，也可以作为流动维修工位的钻孔设备，适配多场景的钻削加工需求。在加工小尺寸零件时，也可以在底座上加装小型平口钳，将零件装夹在平口钳上，调整臂架角度完成不同角度的孔加工，不需要制作专用的角度工装，就能完成斜孔、交叉孔的钻削加工，对于多品种小批量的加工场景，能大幅减少专用工装的制作成本，缩短生产准备周期。
