普通卧式车床配套尾座结构三维设计

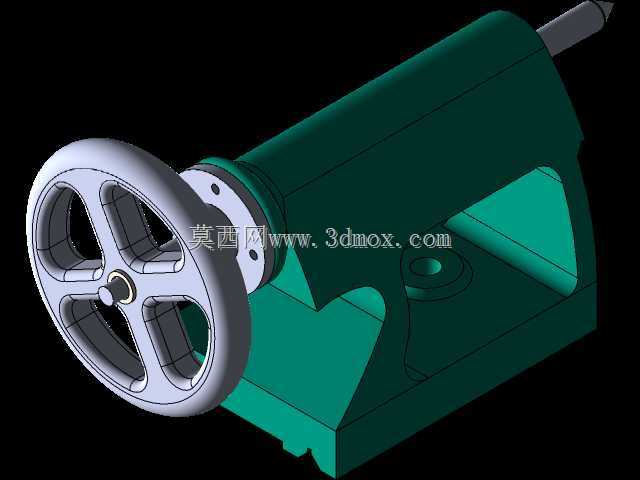

　　在普通卧式车床的长轴类、盘套类零件加工场景中，尾座是直接决定加工同轴度、长工件装夹刚性的核心配套部件，区别于主轴箱端的卡盘装夹，尾端的顶紧支撑可抵消细长轴切削过程中的径向让刀变形，也可配合完成钻孔、铰孔、攻丝等孔加工工序的刀具导向与进给。这套尾座结构的整体布局完全适配常规卧式车床的床身导轨安装基准，底部的安装基面做了与床身V型导轨、平导轨匹配的贴合面设计，安装时可通过压板组件实现尾座在床身长度方向的任意位置锁紧，适配不同长度规格的工件装夹需求，当需要加工锥度零件时，还可通过尾座体的横向偏移机构调整顶尖轴线与主轴轴线的同轴度偏移量，实现小锥度长工件的车削加工。

　　从功能结构来看，尾座的核心运动单元是套筒组件，套筒内部为莫氏锥孔，可直接安装固定顶尖、回转顶尖、钻夹头、铰刀等工装，套筒外圆与尾座体的内孔做精密间隙配合，保证轴向进给时的同轴度误差控制在0.01mm以内，避免顶紧工件时出现偏摆。手轮端的传动采用梯形丝杠副结构，转动手轮时丝杠带动套筒做轴向直线进给，梯形丝杠的自锁特性可保证顶紧工件后不会因为切削反力出现套筒回缩，手轮上的刻度盘可直接读取套筒的进给位移量，方便孔加工时的深度控制，尾座体侧面设置有套筒锁紧手柄，当套筒调整到目标位置后，可通过偏心锁紧机构将套筒完全固定，避免重切削过程中套筒出现窜动。

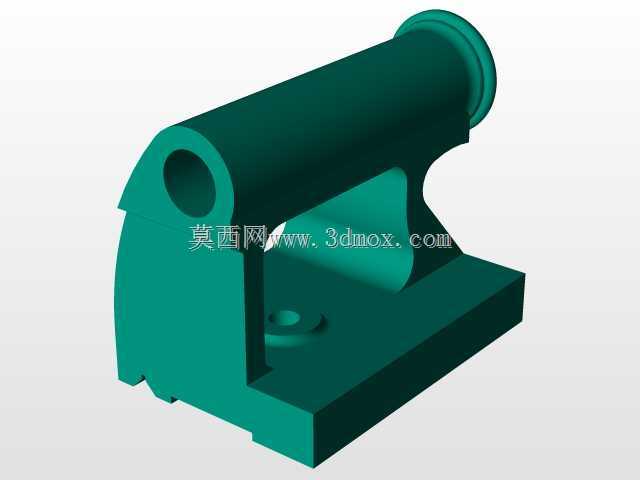

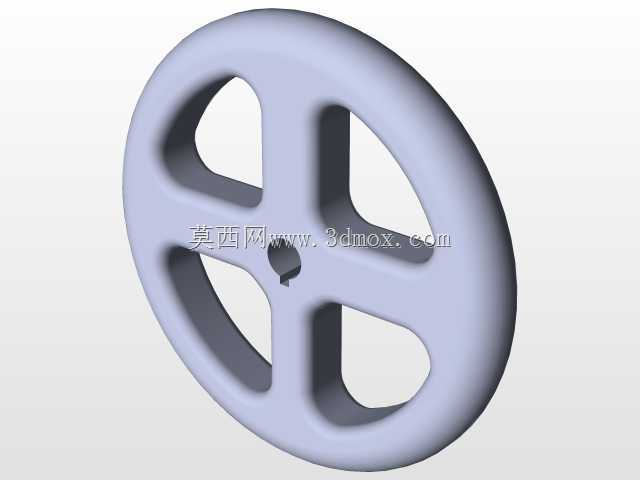

　　设计过程中首先确定的是尾座的整体刚性基准，尾座体采用整体式铸铁结构的设计思路，内部做合理的筋板布置，在保证整体重量适配床身承载的前提下，提升壳体的抗扭、抗弯刚度，避免大切削力下尾座出现形变影响加工精度。手轮的轮辐采用三辐条镂空设计，既减轻手轮自身重量，也方便操作人员快速转动调整，手轮与丝杠的连接采用平键传递扭矩，端部设置锁紧螺母防止手轮轴向窜动。尾座的套筒行程设计覆盖常规车床的加工需求，最大伸出长度可满足多数中等长度孔加工的进给行程，套筒表面做淬火处理提升耐磨性能，长期往复运动也不会出现配合间隙超差的问题。

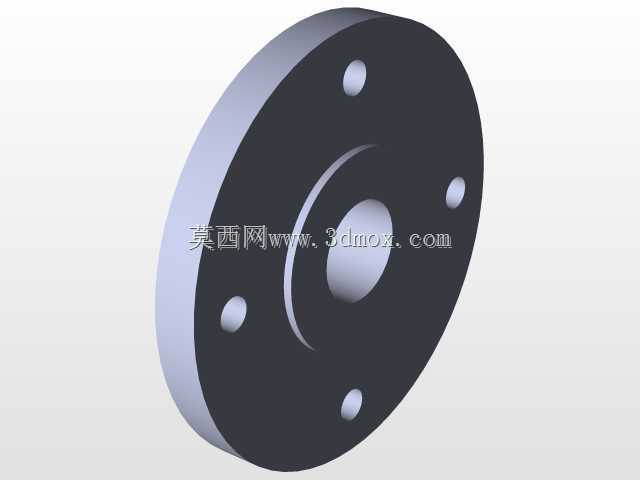

　　安装边界方面，尾座底部的导轨贴合面宽度、压板安装槽的位置尺寸完全匹配对应规格车床的床身参数，尾座整体的中心高与主轴中心高保持一致，保证顶尖安装后与主轴轴线的等高误差在允许范围内，尾座体的上部轮廓做了圆弧过渡与减重槽设计，既避免加工过程中与刀架、拖板的运动干涉，也减少了不必要的材料浪费。尾座后端的丝杠伸出端设置有防尘罩结构，可阻挡切削液、铁屑进入丝杠副配合面，延长传动部件的使用寿命，日常维护时仅需定期向注油孔加注润滑脂即可保证运动部件的顺畅运行。

　　在实际加工场景中，这套尾座可适配多种加工工况：装夹长轴时配合回转顶尖可承受较高的切削转速，避免固定顶尖的摩擦烧损问题；进行孔加工时，套筒的进给运动可提供稳定的刀具支撑，减少刀具的振颤，提升孔壁的加工光洁度；当需要加工重型工件时，尾座的锁紧机构可提供足够的顶紧力，防止工件在切削过程中出现移位。结构设计上没有多余的冗余部件，所有运动副的配合精度都按照普通车床的精度检验标准做公差匹配，三维建模过程中对所有配合面做了干涉检查，保证手轮转动、套筒进给、尾座锁紧等所有动作都不存在运动卡滞的问题，各部件的连接方式也完全符合实际机床的装配工艺要求，可直接用于机床改造、教学演示、结构参考等场景。
