16寸辐条式自行车轮SolidWorks三维模型

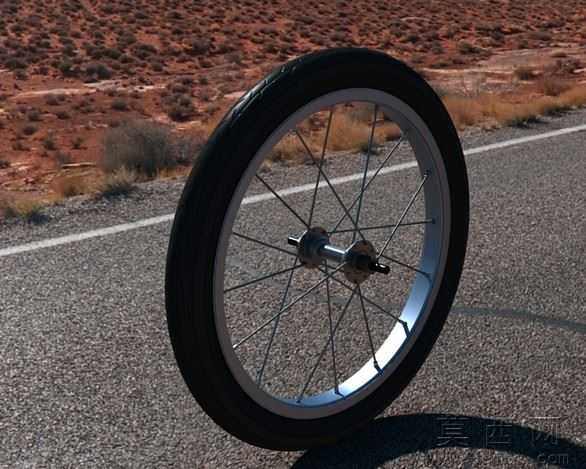

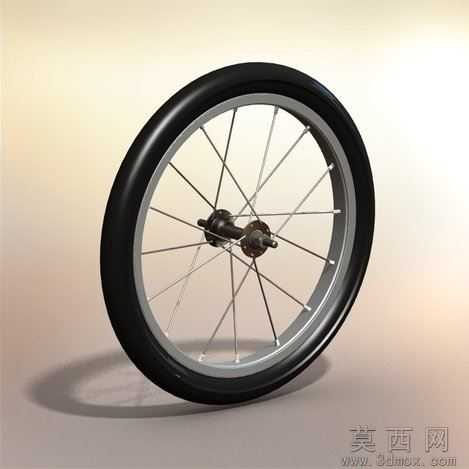

本款16寸辐条式自行车轮三维模型采用SolidWorks2009版本完成全参数化建模，建模流程遵循从核心部件到外围装配的逻辑：首先绘制花鼓主体的旋转特征，完成轴芯、轴承安装位、辐条挂孔的细节结构，再通过圆周阵列命令生成均匀分布的辐条安装点位；其次构建轮圈的环形薄壁结构，预留胎唇安装槽与辐条帽固定孔，通过方程式关联轮圈直径与辐条长度参数，保证不同尺寸规格下结构匹配度；随后逐根绘制辐条的拉伸特征，添加辐条与花鼓、轮圈的配合约束，模拟真实轮组的辐条张力排布逻辑，最后装配橡胶外胎结构，完成整体轮组的装配体搭建。参数设计层面严格遵循16寸自行车轮的行业标准，轮圈有效直径设定为305mm，辐条数量采用常规小轮径车型的20孔排布，花鼓轴径匹配通用自行车前叉安装尺寸，所有特征参数均保留可编辑属性，设计者可根据需求调整轮径、辐条数量、胎宽等核心参数快速衍生不同规格的轮组模型。渲染材质环节针对不同部件匹配真实物理材质：花鼓与轮圈采用哑光铝合金材质，添加轻微金属磨砂纹理与环境反射效果，还原金属部件的真实质感；辐条采用抛光不锈钢材质，设置高反光度与低粗糙度参数，模拟不锈钢辐条的亮面金属特性；橡胶外胎采用哑光黑色橡胶材质，添加细微胎面纹理与漫反射粗糙度，还原橡胶轮胎的哑光触感与防滑纹理细节，最终渲染效果呈现出真实产品的光影质感与材质层次。结构原理上完全复刻真实辐条轮的受力逻辑，通过花鼓作为核心受力载体，辐条作为拉力传递构件将载荷分散到整个轮圈，轮圈配合充气外胎实现缓冲与承载功能，模型中所有部件的装配关系与真实轮组完全一致，可直观展示轮组的受力传递路径与装配逻辑。软件兼容层面，模型原生为SolidWorks2009格式，同时导出通用STL格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件，也可直接导入切片软件用于3D打印验证，不同软件打开时不会出现特征丢失、装配错位等问题，满足不同设计场景的使用需求。研发教学应用层面，该模型可用于自行车零部件设计研发环节的结构验证、装配干涉检查，也可作为机械设计教学的装配体建模案例，帮助学习者掌握圆周阵列、参数化关联、装配配合等建模技巧，同时也可用于自行车维修培训的结构演示，帮助从业者直观理解轮组的内部构造与装配关系。
