径向布局活塞式星形发动机结构模型

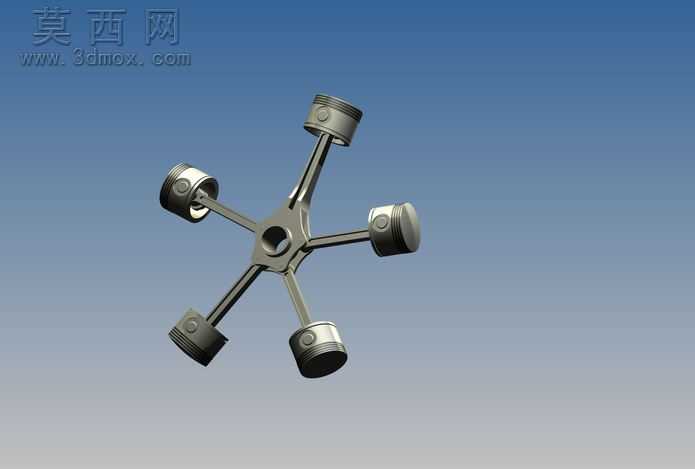

本模型为径向布局的活塞式星形发动机三维结构模型，采用Autodesk Inventor完成全参数化建模，整体围绕中心曲柄连杆机构完成五组活塞连杆组件的径向均匀排布，完整还原星形发动机经典的星型发散式结构特征。建模过程中首先完成中心曲轴主轴颈、曲柄销的基准特征搭建，严格按照星形发动机曲柄连杆的运动配合关系设定各连杆的安装相位角，保证五组活塞在气缸内的往复运动相位差符合内燃机做功顺序的设计逻辑。每一组活塞组件都单独完成活塞本体、活塞环槽、活塞销座的细节建模，连杆部分还原了杆身工字截面、大小头轴瓦安装位的结构特征，所有配合面都按照实际机械装配的公差要求预留了合理的装配间隙，保证模型可直接用于运动仿真验证。渲染阶段采用金属材质分层赋予，曲轴、连杆等受力部件赋予哑光合金钢材质，活塞表面赋予高硅铝合金的半哑光金属质感，背景采用渐变蓝灰色调突出主体结构，通过三点布光方案强化各部件的结构轮廓，清晰展现径向排布的空间层次关系。设计思路上围绕星形发动机体积小、功率密度高的核心优势，简化了外部气缸壳体、配气机构等附属部件，重点突出核心曲柄连杆机构的运动逻辑，让观看者可以直观理解星形发动机通过单根曲轴驱动多组活塞径向做功的工作原理，所有零件的结构比例都参考实际航空星形发动机的尺寸比例进行缩放，保证结构还原的准确性，无多余的冗余特征，各零件可单独导出用于工程拆解演示或3D打印验证。
