V型十二缸发动机缸体结构三维设计

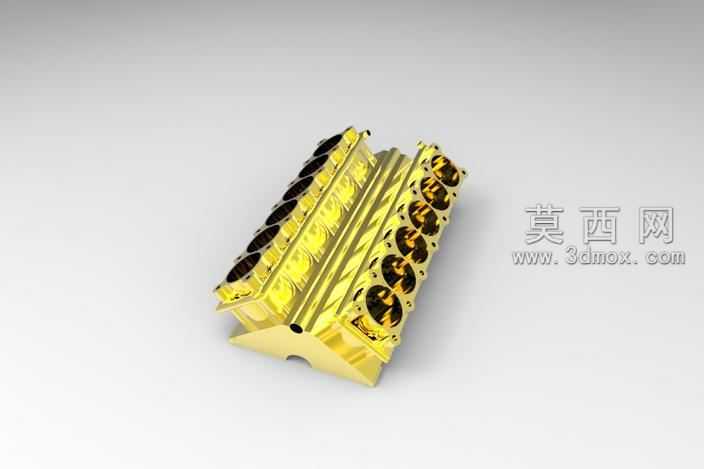

本作品为V型十二缸发动机缸体的三维设计成果，建模阶段依托三维参数化设计思路完成整体结构搭建，首先梳理V型缸体的核心布局逻辑，确定两侧各六缸的夹角排布基准，以缸体的主轴承座安装面为建模基准面，依次向上搭建缸筒阵列结构、冷却水套空腔、主油道通路、曲轴箱容纳腔等核心功能区域，建模过程中对每一处安装配合面预留合理的公差余量，对缸筒内壁的珩磨纹理区域做结构区分，对缸体上的螺栓安装孔、定位销孔、传感器安装位按照实际装配逻辑做布尔运算切除，保证所有孔位的同轴度、位置度符合内燃机装配的设计规范。材质与渲染阶段，为还原金属缸体的视觉效果，主体赋予高反光的抛光金属材质，调整材质的反射粗糙度参数模拟金属机加工后的细腻质感，对缸体内部的燃烧室区域单独赋予耐高温的深色金属材质，区分内外结构的材质差异；场景布光采用多光源组合方案，主光源从侧上方45度投射打出缸体的主体轮廓，辅助光源从两侧补光弱化阴影死区，轮廓光从后方勾勒V型缸体的棱边结构，最终渲染图清晰呈现缸体的V型排布特征、缸筒阵列的规整性、外部加强筋的布局走向，以及各安装面的结构细节。结构设计层面，该V型缸体采用两侧对称的缸筒布局，相比直列缸体大幅缩短整机长度，缸体外部设计纵横交错的加强筋结构，在保证整体刚度的前提下尽可能降低缸体自重，冷却水套采用环绕式连通设计，可保证每一个缸筒都能获得均匀的冷却效果，主油道沿缸体长度方向贯穿布置，分油道连通至每一处需要润滑的轴承安装位，曲轴箱部分采用龙门式结构设计，提升主轴承座的支撑刚度，可承受大马力输出下的曲轴冲击载荷。整体设计完整还原了大排量V型发动机缸体的核心结构特征，所有结构特征均具备实际工程参考价值，可用于内燃机结构教学、动力总成方案展示、相关零部件的二次开发设计参考。
