可调式焊接角度夹持工装结构设计

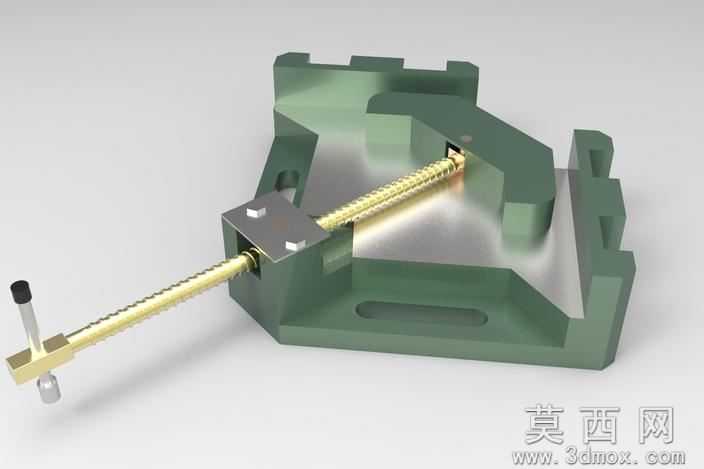

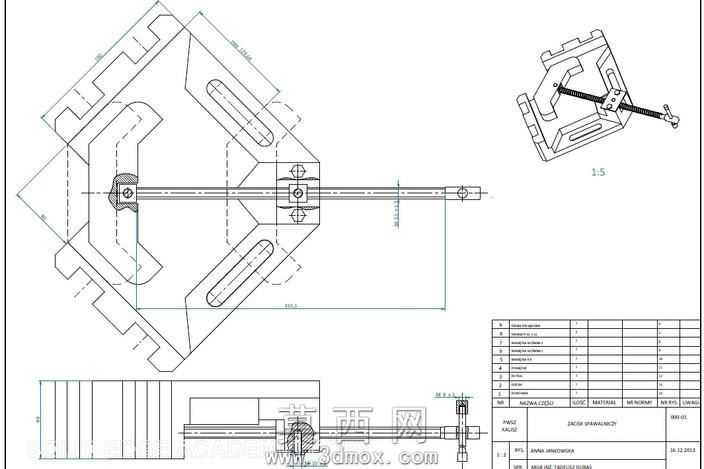

本作品为面向焊接作业场景设计的角度夹持工装，整体采用三维建模软件完成全参数化结构搭建，建模过程中对各零部件的装配公差、运动干涉情况进行了逐一校验，确保活动部件的行程与配合精度符合实际使用需求。渲染阶段采用金属与工程塑料结合的材质表现方案：钳身主体做军绿色哑光金属烤漆质感处理，还原铸铁工装的厚重质感，表面添加细微的磨砂颗粒与使用痕迹贴图，提升真实感；夹持定位面采用亮面不锈钢材质，通过环境反射与高光参数调整，表现金属加工面的平整光洁特性；传动丝杆采用黄铜材质渲染，突出螺纹结构的精细纹理，丝杆端部的操作手柄做黑色防滑胶头与金属杆身的材质区分，摇柄末端的金属球头添加镀铬高光效果，强化操作部件的视觉辨识度。结构设计上，工装采用V型定位基座配合可滑动压块的组合形式，基座设置多组定位卡槽与安装腰型孔，可适配不同规格的待焊接工件，通过丝杆传动带动压块沿导向槽平稳进给，实现对工件的角度定位与牢固夹紧，避免焊接过程中工件移位导致的角度偏差。设计思路围绕焊接作业的实际痛点展开，针对小尺寸工件多角度焊接时定位困难、夹持不稳的问题，优化了夹持力传导路径，丝杆传动结构具备自锁特性，夹紧后不会因焊接振动出现松脱，同时整体结构紧凑，可通过基座的安装孔固定在焊接工作台面上，兼顾操作便利性与结构稳定性，建模时对所有活动部件的运动范围做了限位设计，避免操作过程中出现部件脱出的问题，各棱角处做合理的工艺倒角处理，符合五金工装的实际加工工艺要求。
