多辐条汽车轮毂带轮胎制动组件三维设计

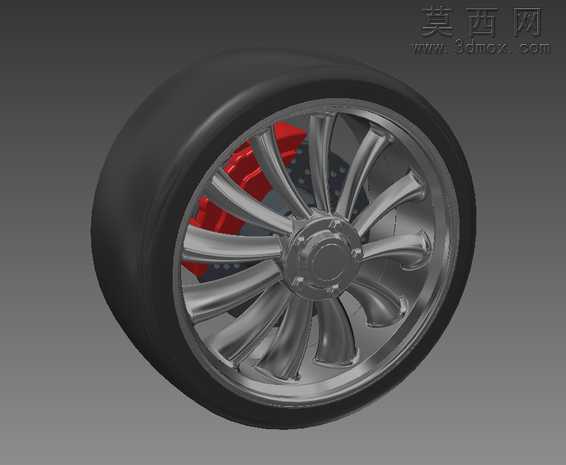

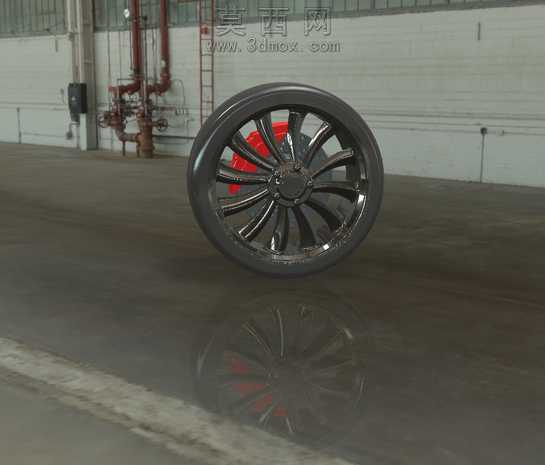

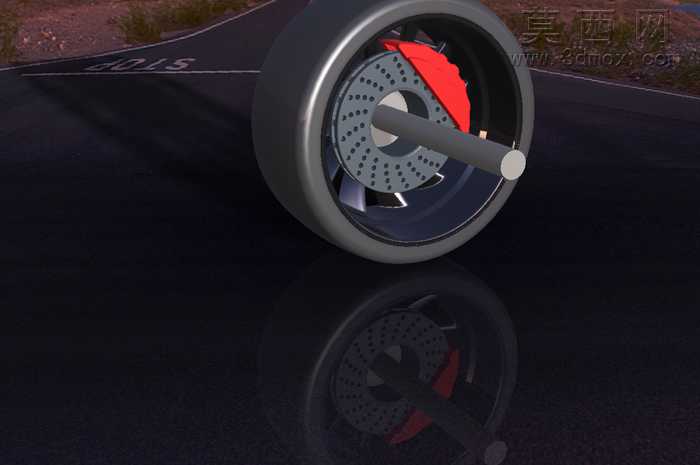

本作品为汽车车轮总成的三维设计成果，是面向汽车行走系统开展的小型建模练习项目，完整还原了乘用车辆车轮的核心组成结构。建模过程中首先以轮胎外廓尺寸为基准搭建整体装配骨架，轮胎部分采用曲面建模方式构建胎体轮廓，还原橡胶轮胎的圆润弧面与胎侧过渡特征，胎面部分预留常规民用轮胎的胎纹基础结构，保证外观还原度的同时控制模型面数在合理区间。轮毂部分采用多辐条扭曲造型设计，每一根辐条从中心轮毂盖位置向外延伸至轮辋边缘，建模时先绘制单根辐条的截面轮廓与空间引导线，通过扫掠命令生成单根辐条实体后，围绕轮心做圆周阵列得到完整辐条组，再对辐条与轮辋、中心安装座的衔接位置做圆角过渡处理，避免尖锐棱角还原真实轮毂的铸造工艺特征。中心安装座预留了轮毂盖的装配凹槽与螺栓安装孔位，还原车轮与车轴连接的结构细节。轮毂内侧的制动组件采用红色涂装的制动盘与卡钳结构，建模时还原了制动盘的通风散热槽结构与卡钳的夹持形态，与轮毂内侧预留的安装空间完全匹配，保证装配关系符合真实车辆的结构逻辑。材质渲染阶段，轮胎部分赋予哑光黑色橡胶材质，调整粗糙度参数还原橡胶表面的微磨砂质感；轮毂部分赋予抛光金属铝合金材质，添加轻微的反射效果模拟电镀轮毂的亮面质感，同时在辐条边缘做细微的倒角高光处理，强化金属件的精致感；内侧制动卡钳赋予高饱和度的红色金属漆材质，与亮银色轮毂形成鲜明的视觉对比，提升整体模型的视觉层次感。整体装配过程严格遵循真实车轮的装配层级，从轮胎、轮辋、辐条、中心座到内侧制动件的配合间隙都经过校准，既保证了外观的视觉表现力，也还原了车轮总成的结构合理性，可作为汽车零部件结构展示、渲染效果图制作的基础模型使用。
