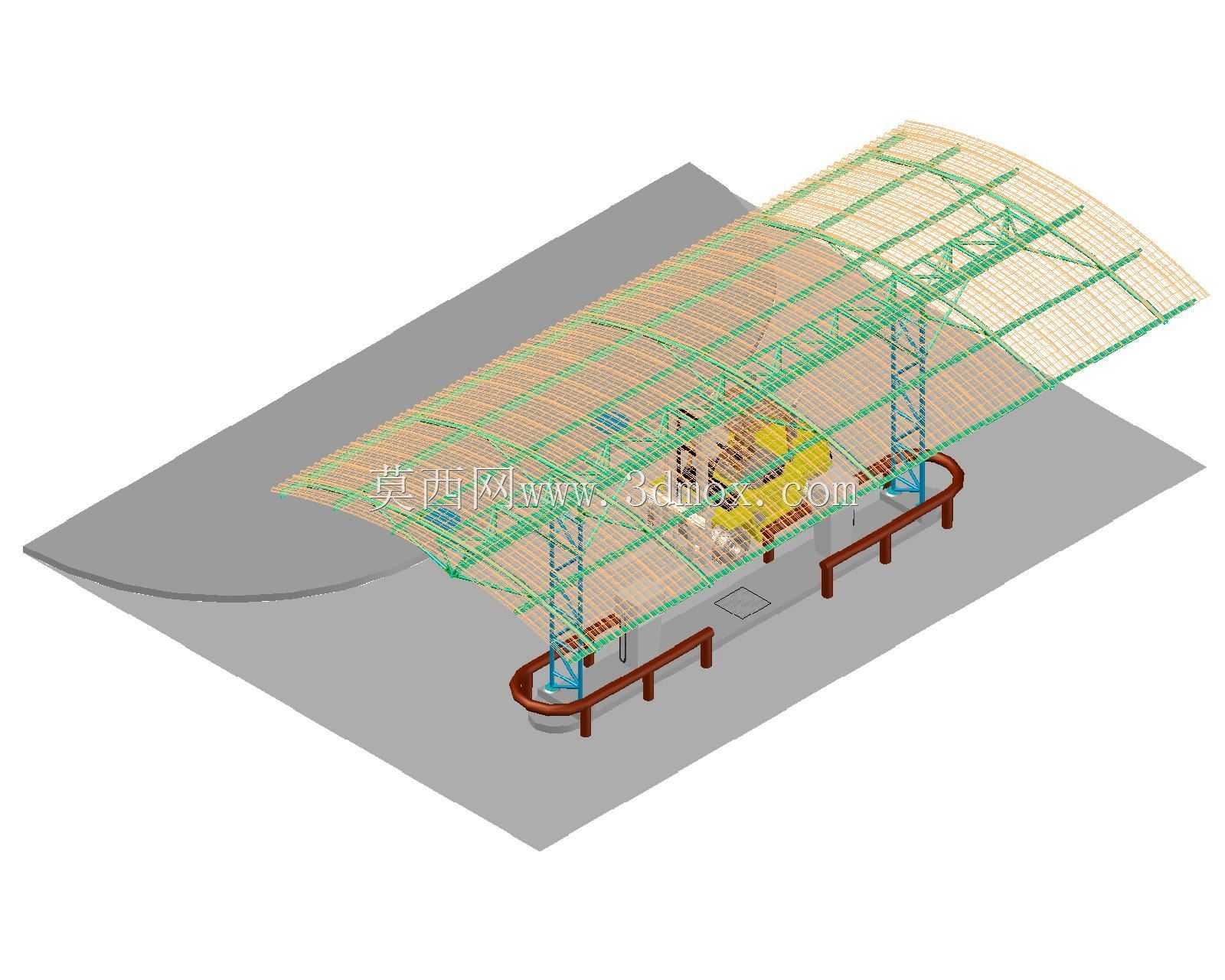

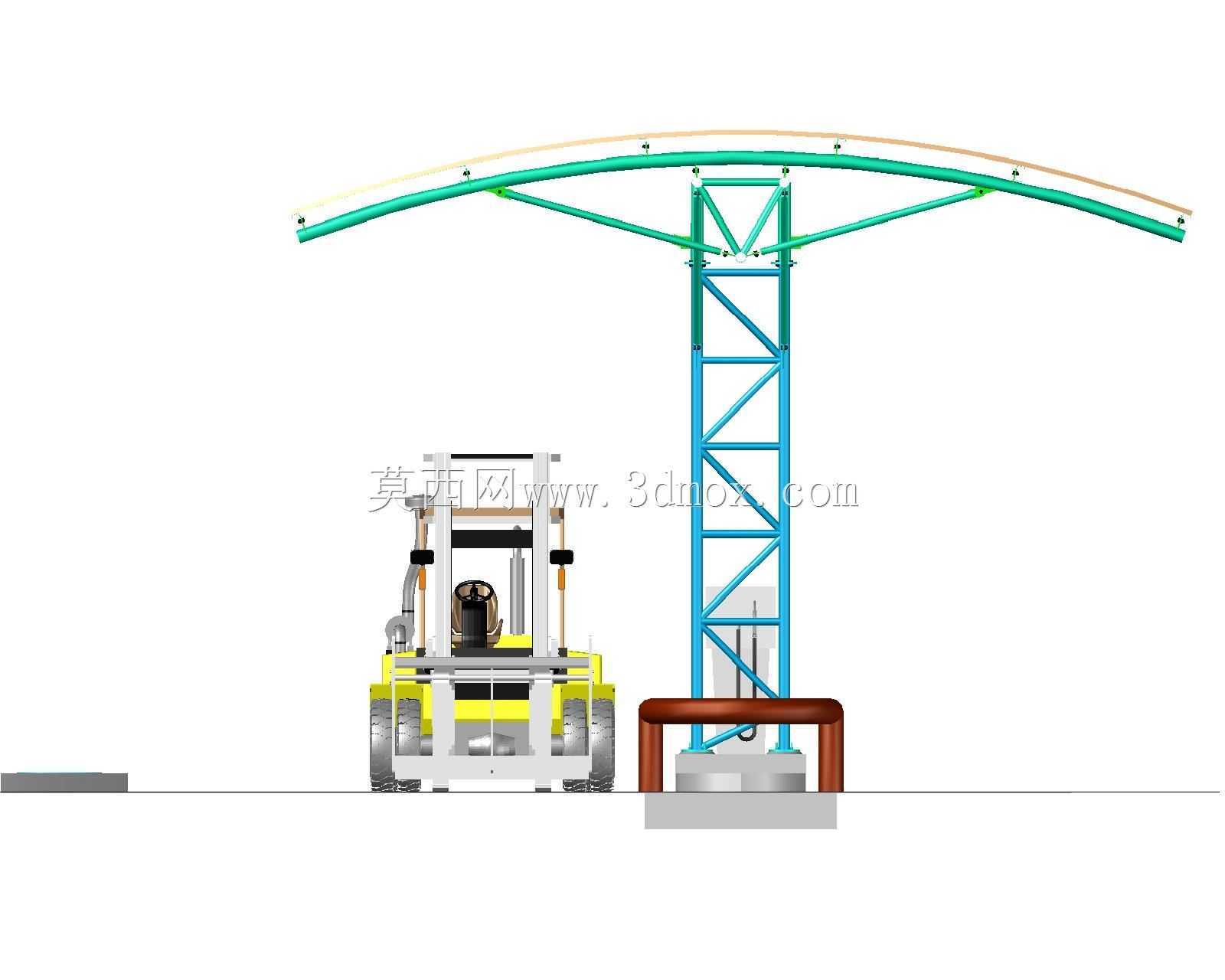

单立柱悬臂拱形加油站点雨棚结构

该结构主要应用于燃油加注站点的作业区域上方，核心作用是为下方停靠的作业车辆、加注设备以及现场操作人员提供遮阳挡雨的遮蔽空间，避免露天环境下的日晒、降雨对加注作业造成干扰，同时也能减少极端天气对加注设备的直接侵蚀，延长站点外露设备的使用寿命。从结构设计逻辑来看，采用单立柱支撑的悬臂拱形方案，首先是考虑到加油站点的地面空间利用率问题，单立柱仅占用站点边缘极小的地面区域，不会遮挡车辆进出的通行路径，也不会对加注工位的布局造成限制，相比多立柱支撑的雨棚结构，能给车辆停靠、人员走动留出更充裕的活动空间。拱形的顶棚轮廓设计，一方面是利用拱结构的力学特性，将顶棚承受的风载、雨雪荷载均匀传递到两侧悬臂梁再汇聚到中心立柱，降低结构局部的应力集中，提升整体承载稳定性；另一方面拱形的曲面造型能让降雨、积雪自然顺着弧面滑落至顶棚边缘排出，避免顶棚出现积水积载的情况，减少长期荷载对结构的损耗。支撑立柱采用桁架式格构结构，相比实心立柱在同等耗材用量下具备更高的结构强度与抗扭性能，能有效抵御户外常见的侧向风载，避免悬臂结构在大风天气下出现大幅晃动。悬臂梁与立柱的连接节点采用多组斜向支撑做加固处理，分散悬臂端的下弯力矩，保证长跨度悬臂的结构刚度，避免顶棚出现下垂变形。从安装边界来看，该结构的立柱基础需要做预埋混凝土浇筑处理，基础尺寸需匹配立柱底部的法兰连接盘，保证立柱安装后的垂直度偏差在工程允许范围内；顶棚的悬臂展开宽度覆盖单条加油车道的作业范围，安装时需保证顶棚最低点距离地面的净空高度满足常规作业车辆的通行要求，不会对超高车辆的停靠造成阻碍。顶棚的面层采用轻质防水板材铺设，在保证遮蔽效果的同时尽可能降低整体结构的自重，减少立柱与基础的承载负担。整个结构的所有钢构件连接位置都做了对应的节点强化设计，现场安装时可通过预制构件的法兰接口快速拼接，降低现场焊接的作业量，提升安装施工的效率。
