带径向曲面叶片的离心式飞轮结构设计

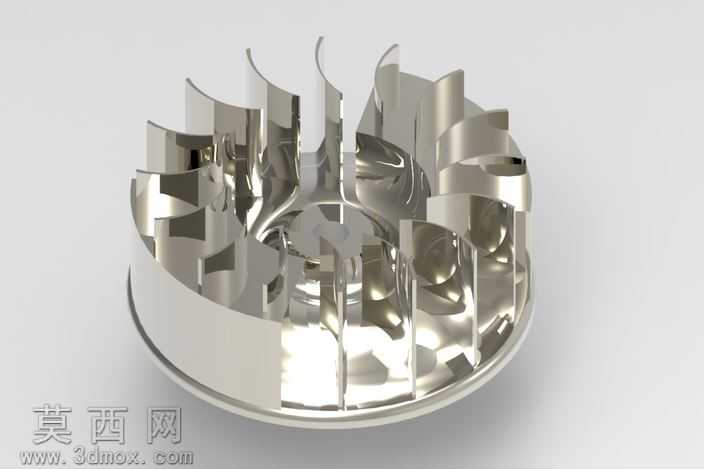

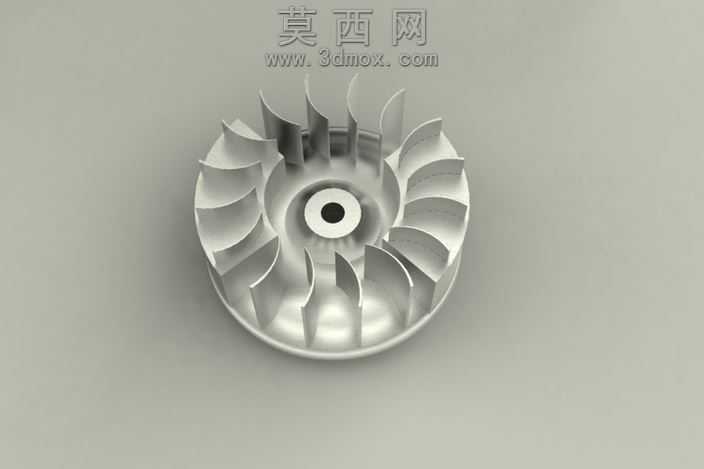

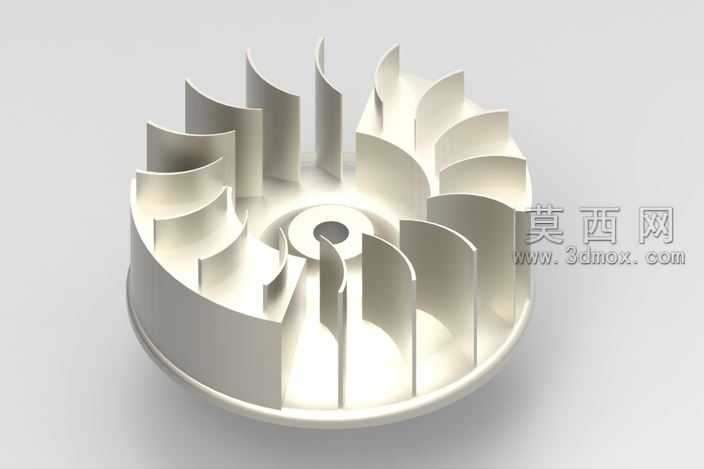

本作品为带一体式曲面叶片的离心式飞轮三维模型，整体采用回转对称结构设计，建模阶段以中心安装孔为基准轴搭建全局坐标系，首先绘制中心轮毂的回转截面草图，通过旋转凸台命令生成带中心通孔的轮毂基体，中心孔为标准圆柱通孔，用于与传动轴配合实现周向定位与扭矩传递。轮盘部分从轮毂外缘向外平滑延展，厚度从轮毂处向轮缘处逐步递减，既保证整体结构刚度，又合理控制转动惯量分布，避免不必要的重量冗余。叶片部分采用径向均匀阵列的曲面结构设计，共设置二十余片沿周向等角度分布的弧形叶片，每片叶片的截面采用流线型曲面构型，建模时先绘制单片叶片的引导线与截面轮廓，通过放样命令生成单片叶片实体后，以中心基准轴为阵列轴完成周向均匀阵列，叶片与轮盘、轮毂的衔接处均做了圆角过渡处理，消除应力集中隐患，提升结构抗疲劳性能。渲染阶段采用哑光金属材质模拟铸铝或钢制零件的真实质感，调整环境光与漫反射参数，清晰呈现叶片曲面的弧度变化与轮盘的厚度层次，通过正交视角渲染完整展现零件的回转对称特征。设计过程中重点考量飞轮的转动惯量匹配与动平衡性能，周向均匀分布的叶片在随轴高速旋转时可带动周边气流流动，兼具一定的风冷散热作用，整体结构无冗余特征，所有曲面均满足机械加工的工艺可行性，衔接圆角的参数设置符合通用机械零件的设计规范，中心安装孔的尺寸可适配常规规格的传动轴，可直接用于传动系统的动力学仿真、虚拟装配验证，也可作为同类飞轮产品结构优化的参考模型，叶片的曲面弧度经过反复调整，既保证足够的结构强度，又降低高速旋转时的风阻损耗，轮缘部分的厚度设置兼顾转动惯量需求与结构轻量化要求，避免转动惯量过大导致的启停负载过高问题。
