ProE环境起重机吊钩参数化建模设计教程

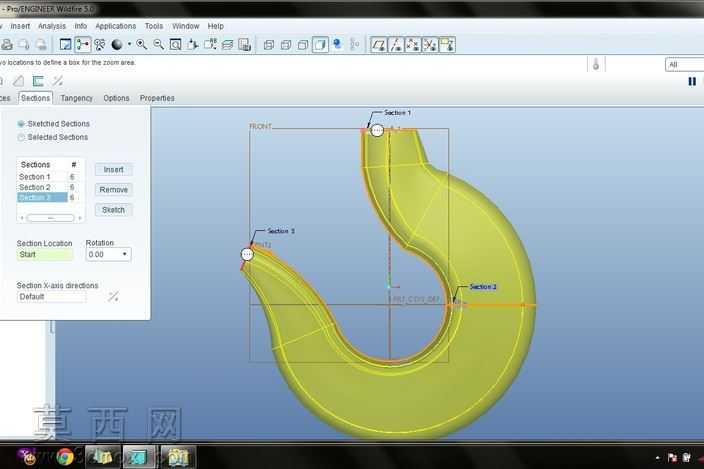

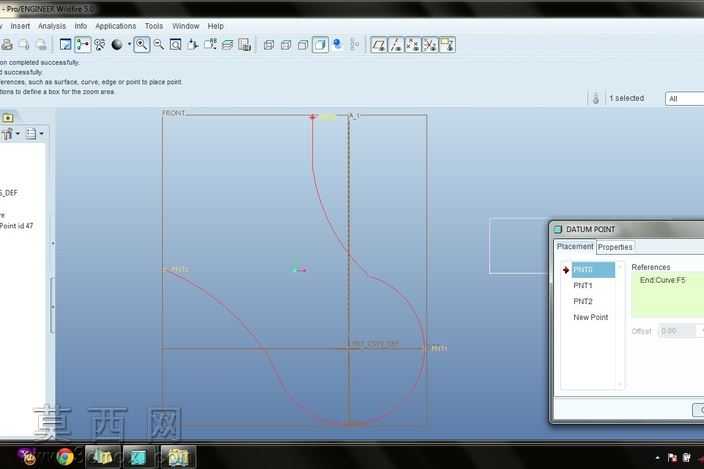

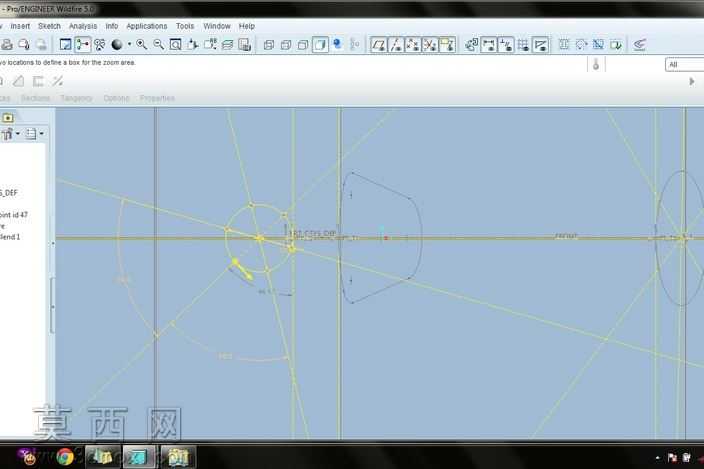

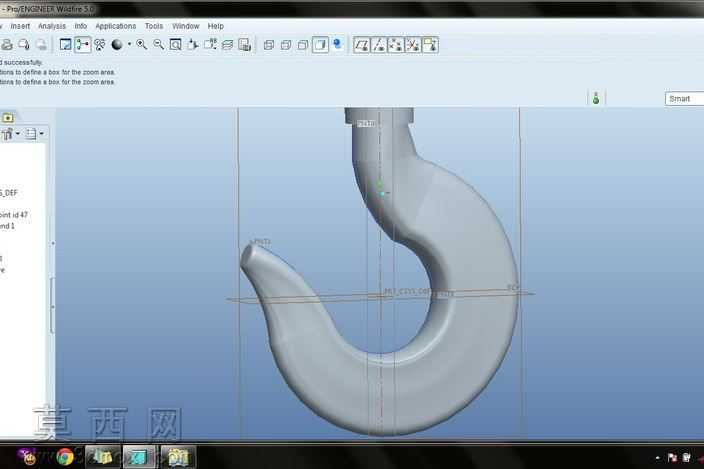

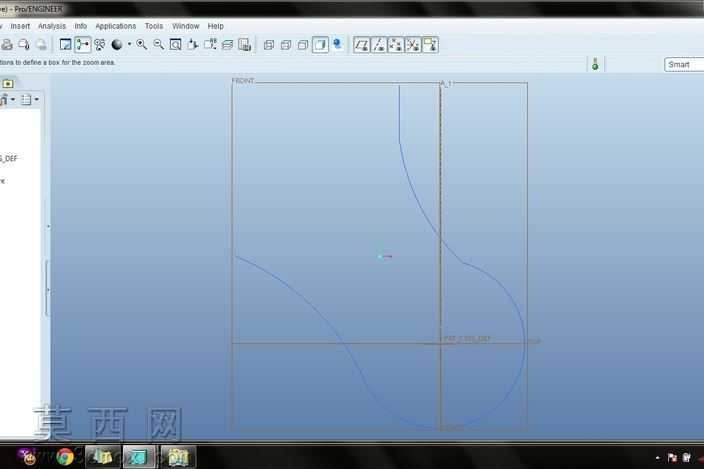

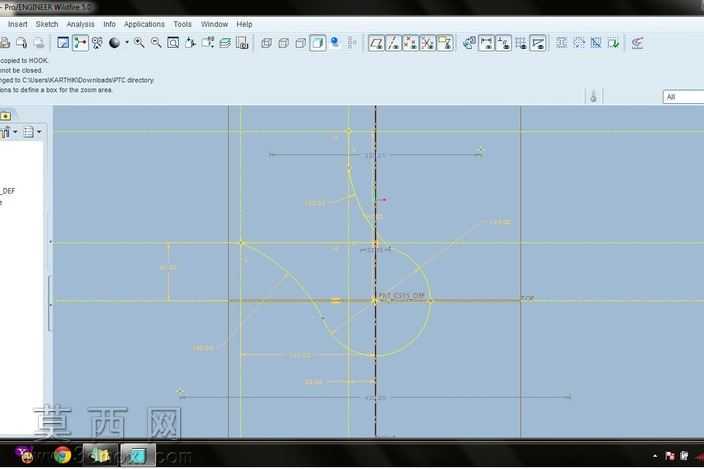

本次起重机吊钩的建模设计围绕ProE软件的混合扫描核心功能展开，整体设计遵循起重吊具的力学承载逻辑，从基准定位到曲面成型逐步推进，保证吊钩结构符合实际工况的受力要求。建模初始阶段首先完成基准体系搭建，在软件默认基准平面上创建三个分层基准点，三个基准点沿吊钩纵向承载方向错位排布，分别对应吊钩上端直柄连接段、中部弯曲承载段、下端钩尖挡料段的轮廓定位基准，为后续多截面混合扫描提供精准的位置参考，避免后续曲面成型出现偏移扭曲的问题。完成基准定位后进入轮廓草绘环节，第一个草绘以最上端基准点为定位中心，绘制对应直柄段的圆形截面，同时在截面圆周上均匀划分6个定位参考点，明确截面与扫描轨迹的对应匹配关系；第二个草绘以中部基准点为定位中心，绘制弯曲段的过渡圆形截面，同步匹配6个定位点的排布位置，保证截面过渡时的曲面连续性，避免出现棱边、褶皱等建模缺陷；第三个草绘以下端基准点为定位中心，绘制钩尖段的收窄圆形截面，同样对齐6个定位参考点，完成三个关键截面的草绘定义后，通过混合扫描功能依次选取三个截面，调整截面间的轨迹过渡曲率，让吊钩的弯曲弧度平滑过渡，既符合吊钩挂取吊物的作业开口尺寸要求，也保证钩身曲面的顺滑度，减少应力集中的结构隐患。完成主体曲面成型后，对吊钩上端直柄与弯曲段的衔接位置、钩尖末端位置做圆角过渡处理，圆角半径参考起重吊钩的行业设计规范设置，避免尖锐棱角带来的应力集中问题，同时对钩身整体做厚度校验，保证不同截面的承载能力匹配额定起重量要求。建模过程中可通过修改基准点的位置参数、各截面的直径参数快速调整吊钩的整体尺寸，适配不同吨位的起重作业需求，完成建模后可通过软件的截面分析功能检查钩身各位置的壁厚均匀度，通过曲率分析功能验证弯曲段的曲面顺滑度，确保模型既满足结构设计的合理性，也可直接导出通用格式用于后续的工程图生成、有限元受力分析或者加工生产参考。
