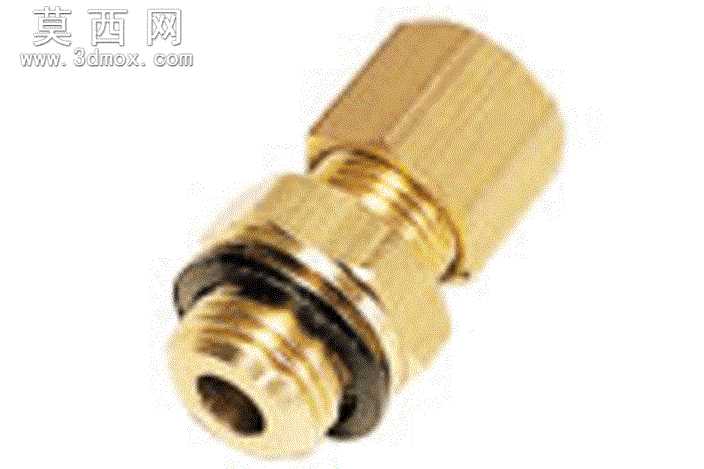

外六角穿板卡套式液压管接头三维设计

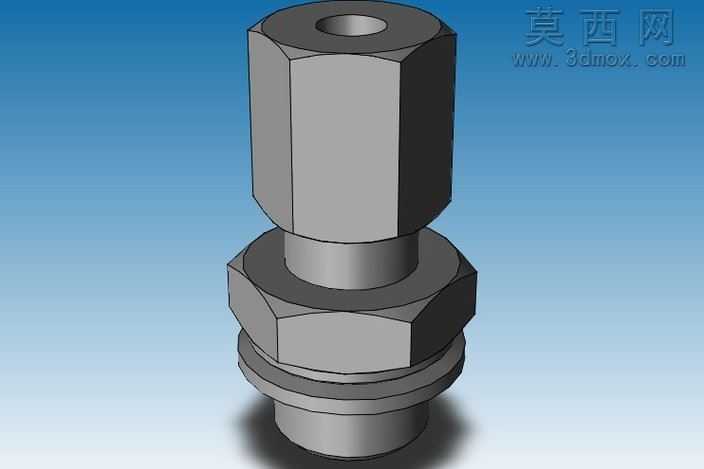

本模型为穿板卡套式外六角管接头，建模过程以Autodesk Inventor为核心载体，严格遵循机械管路连接件的通用设计规范开展全参数化建模。建模初始阶段首先梳理接头的功能结构逻辑：该接头为穿板式安装结构，整体分为上部六角拧动段、中部外螺纹穿板锁紧段、下部卡套连接段三个核心功能区段，建模时优先绘制各段的同轴回转体基准草图，通过旋转特征生成接头的主体回转基体，保证各段轴线的同轴度公差符合管路连接件的装配要求。上部拧动段采用正六棱柱结构，建模时在回转基体上端通过拉伸切除生成标准对边尺寸的六角结构，六角棱边做0.2mm的倒角处理，既符合扳手拧动的受力要求，也避免锐边造成的装配划伤；上端面中心开设轴向通孔，孔径匹配对应通径的管路介质流通要求，孔口做120度倒角去除加工毛刺。中部穿板段设计有外螺纹结构与配套锁紧六角螺母，螺纹建模采用Inventor自带的螺纹特征生成标准公制管螺纹，贴合实际加工的螺纹参数，配套的锁紧螺母单独建模后通过装配约束与主体配合，螺母与穿板接触面之间预留密封垫片的装配间隙，还原穿板安装时的锁紧密封逻辑。下部卡套连接段设计有两级阶梯轴结构，用于适配卡套与管路的插入装配，轴肩位置做圆角过渡降低应力集中，外圆面的尺寸公差严格匹配卡套的卡紧配合要求。材质与渲染阶段，接头主体赋予碳钢镀锌材质，调整材质的金属粗糙度参数为0.3，模拟工业五金件的哑光镀锌质感，锁紧螺母与主体做同材质处理，背景采用渐变蓝底搭配软阴影效果，通过环境光遮蔽强化各结构段的层次关系，清晰呈现六角棱边、螺纹段、卡套段的结构边界。设计过程中充分考虑该类接头的实际使用场景：穿板结构用于将接头固定在设备面板或箱体壁上，上部可连接外接管路，下部通过卡套锁紧硬管或软管，整体结构紧凑，拧动操作便捷，密封性能可靠，可直接用于液压、气动管路系统的装配干涉校验、物料清单统计以及安装工艺模拟，所有特征均保留参数化编辑属性，可根据不同的管路通径、安装板厚需求快速调整尺寸参数生成适配规格的接头模型。
