节气门垂直通道阀体结构三维设计

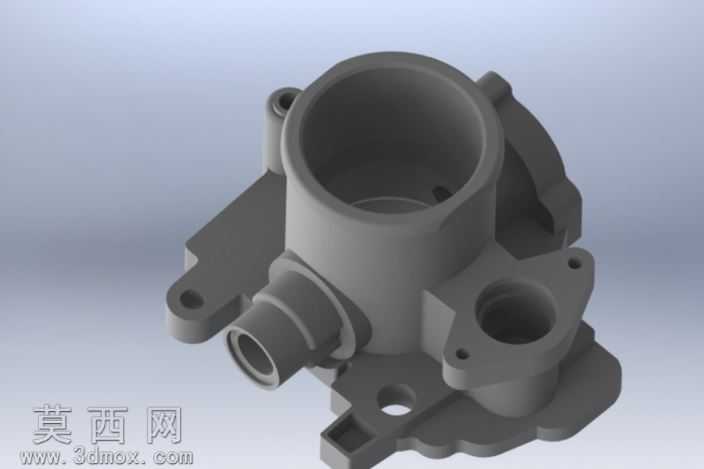

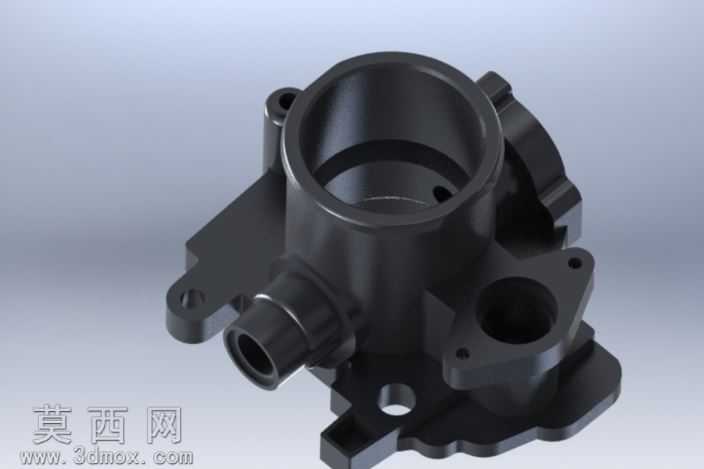

本作品为节气门与垂直通道集成式阀体零件的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循机械零件设计的公差配合与工艺合理性要求。建模初期先梳理零件的功能逻辑：该零件作为节气门系统的流体通断载体，需要同时实现主进气垂直通道、旁通支路通道、安装定位结构、传感器装配位的一体化集成，因此先以二维草图绘制各通道的中心轴线与基准截面，明确主垂直通道的大口径圆柱腔体为核心基体，采用拉伸凸台命令生成主体基础结构，保证主通道的同轴度公差符合流体通流要求。针对主体上分布的多个旁通接口，采用旋转凸台与拉伸切除结合的方式，逐一构建不同管径的侧向通道，每个侧向接口的端面都预留了标准密封面结构，同时在接口周边设计安装凸台，通过拉伸切除生成螺栓过孔，孔位的位置度严格按照装配基准进行约束，避免后续装配出现干涉。零件外轮廓的不规则安装法兰结构，通过多草图放样与边界凸台命令生成，法兰边缘的减重槽、定位缺口采用拉伸切除与倒角命令完成，所有棱边都按照工艺要求添加了0.5-1mm的圆角过渡，避免应力集中同时适配铸造工艺的脱模需求。材质设定环节，根据零件的使用工况，将基体材质设置为压铸铝合金，在渲染模块中调整材质的粗糙度、金属度参数，还原铝合金压铸件的亚光金属质感，对通道内壁、密封面等机加工区域单独设置面材质，提升加工面与毛坯面的视觉区分度。渲染阶段采用三点布光方案，主光源模拟工业展厅的柔光效果，辅光源补全零件暗部细节，背光源勾勒零件轮廓边缘，最终渲染图清晰呈现零件的所有结构细节：主通道的深腔结构、各侧向接口的位置关系、安装法兰的孔位分布、加强筋的布局都清晰可见。设计过程中同步完成了干涉检查与结构验证，确保各通道之间连通关系正确，安装位与标准节气门配件、传感器的装配尺寸完全匹配，所有壁厚保持均匀，最小壁厚满足压铸工艺的成型要求，不存在薄壁尖角、倒扣等无法量产的结构缺陷，整体模型结构完整，特征树逻辑清晰，可直接用于后续的工程图生成、模流分析以及数控加工编程环节，为节气门阀体的产品迭代、工艺优化提供精准的三维数字模型支撑。
