锁定螺栓配套连接组件三维结构设计

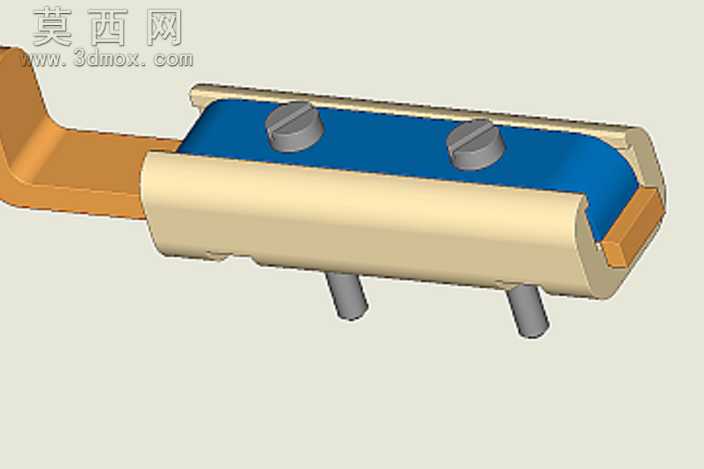

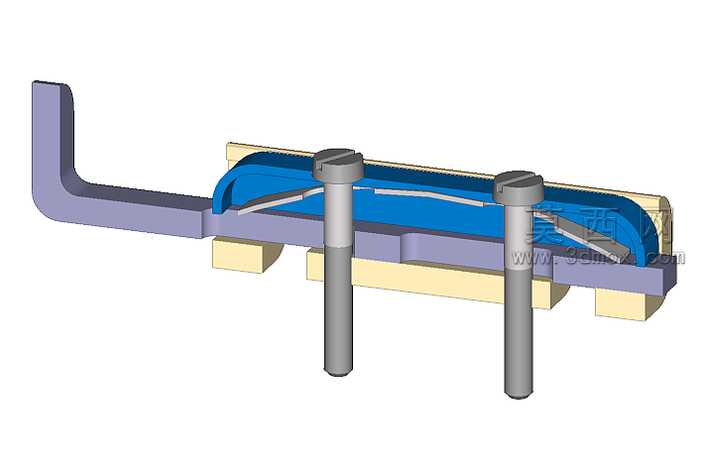

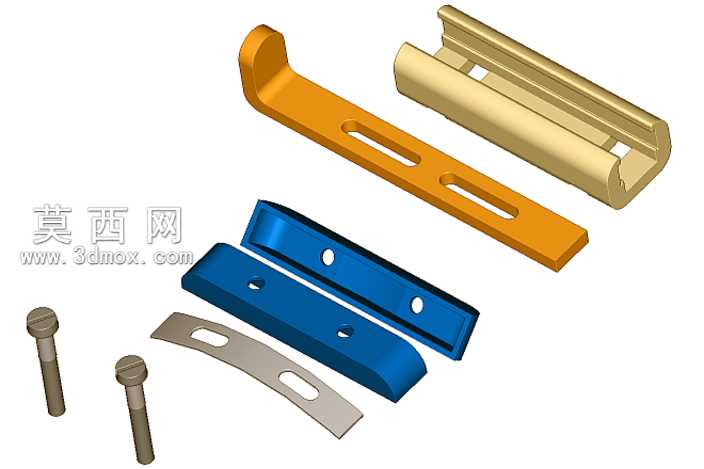

本作品为锁定螺栓配套连接组件的三维建模设计，整体采用1:1等比例还原真实零件尺寸，建模过程中优先保证各部件配合精度，严格遵循机械设计公差要求完成结构搭建。建模阶段先完成主体基座的轮廓绘制，通过拉伸、切除、倒角等基础特征构建基座的腔体结构，预留出螺栓安装孔位与侧边连接臂的安装位，基座边缘做圆角过渡处理，避免应力集中问题。两个一字槽锁定螺栓采用单独零件建模，精准还原螺栓头部一字槽的开槽尺寸、螺杆的柱体结构，螺栓与基座安装孔采用间隙配合的参数设定，保证装配后螺栓可正常旋拧调节。基座内部的蓝色缓冲垫采用曲面建模完成，贴合基座腔体的内轮廓弧度，还原弹性垫的装配位置与厚度参数，侧边的L型连接臂通过多段拉伸与折弯特征构建，保证连接臂与基座的贴合面完全匹配，底部两个定位销柱与基座底部孔位采用过盈配合的参数设定，还原实际装配中的固定效果。材质渲染阶段，基座采用米黄色工程塑料材质，调整漫反射与粗糙度参数还原塑料件的哑光质感，螺栓与定位销采用金属镀锌材质，添加轻微的金属反光与表面细微纹理，还原标准五金件的表面处理效果，内部缓冲垫采用蓝色橡胶材质，调整高光参数表现橡胶的半哑光弹性质感，侧边连接臂采用棕黄色金属烤漆材质，区分不同部件的材质属性。结构设计上重点还原锁定螺栓的锁紧功能逻辑，两个螺栓对称分布在基座腔体上方，旋拧螺栓可压紧内部缓冲垫，实现对穿入腔体的杆件的锁定固定，底部定位销用于组件在安装基面的定位，侧边连接臂用于与相邻构件的连接固定，整体结构紧凑，各部件无干涉问题，装配关系清晰，可直接用于机械结构教学、五金配件选型参考以及相关设备的装配模拟演示，建模过程中对所有特征做参数化处理，可根据实际使用需求调整螺栓规格、基座尺寸等参数，适配不同的安装使用场景。
