多支脚长圆形密封舱体结构设计作品

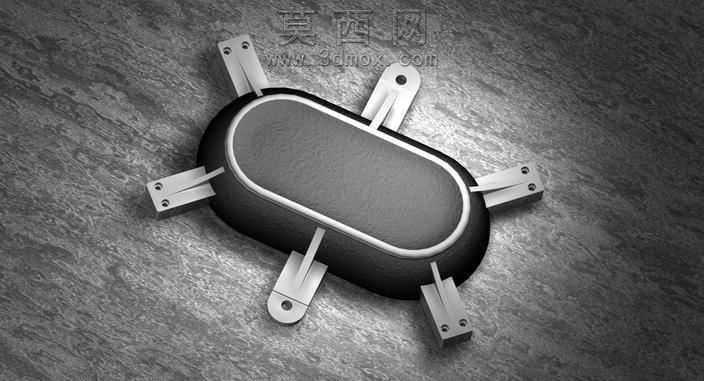

本作品采用三维建模软件完成整体结构设计，首先从核心舱体的轮廓搭建入手，以长圆形（跑道形）作为主体截面形态，通过拉伸、倒圆角等基础建模命令生成主体壳体基础形态，再对壳体边缘做等距加厚处理，形成具备一定壁厚的密封腔体结构，保证舱体的基础容纳空间与结构强度。在主体舱体的周向，均匀分布六组向外延伸的安装支脚，每一组支脚都先通过基准面定位确定安装角度与伸出长度，再绘制支脚的连接臂轮廓，拉伸生成臂体结构后，在支脚末端的安装板位置绘制螺栓过孔，通过切除命令生成标准安装孔位，同时在支脚与主体舱体的连接位置做平滑过渡的圆角处理，避免应力集中问题，提升结构的抗载荷能力。材质设置阶段，主体舱体采用哑光深色硬质工程塑料材质，调整材质的粗糙度、反射率参数，模拟工程塑料的哑光磨砂质感，支脚部分采用同色系但金属质感更强的合金材质，通过调整金属度、高光参数区分主体与支脚的材质差异，让结构层次更加清晰。渲染环节采用顶侧45度方向的主光源搭配环境补光，在带有纹理的金属质感背景上呈现模型，通过光影效果突出舱体的曲面弧度与支脚的立体结构，清晰展现各部分的连接关系与形态特征。设计过程中重点考量了支脚的分布均匀性，保证六个支脚的安装平面处于同一基准面，确保后续实际装配时的安装平整度，同时对舱体的密封边缘做了凸起的唇边结构设计，为后续加装密封胶条预留安装位置，满足舱体的密封使用需求，整体结构比例协调，各部分特征清晰，完整展现了该类带安装支脚的密封舱体的结构设计逻辑与细节处理方式。
