高精度人字形双螺旋齿轮三维结构设计

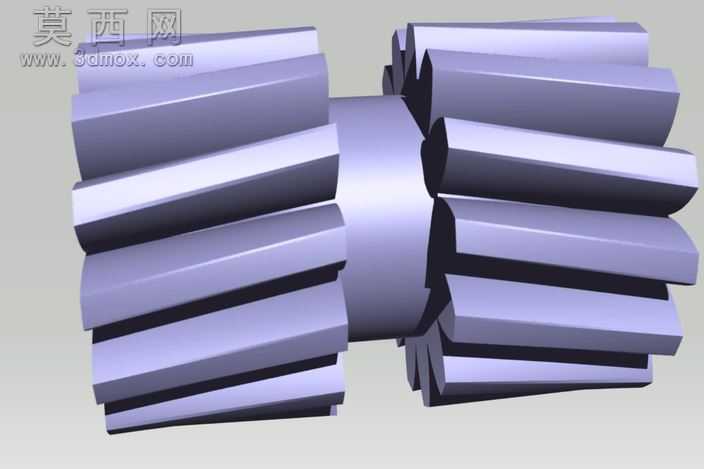

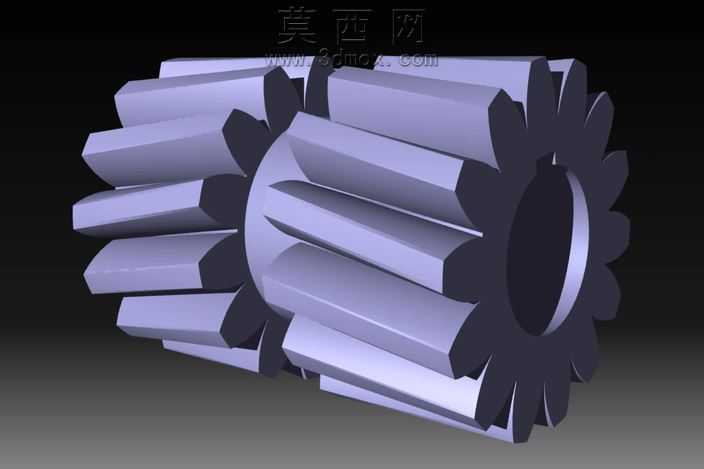

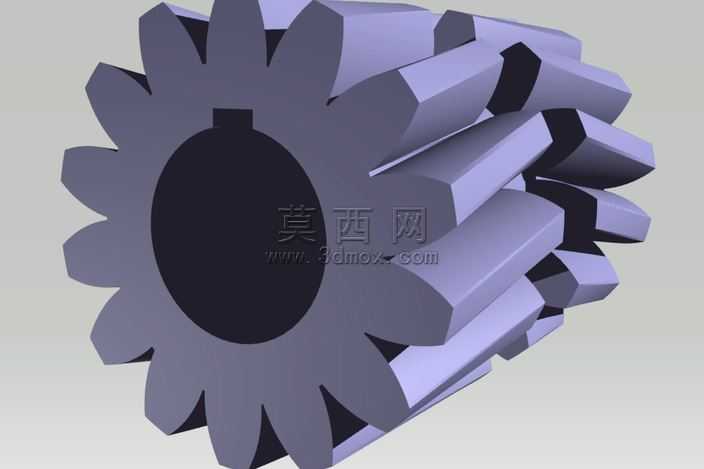

本作品为高精度人字形双螺旋齿轮三维建模设计，采用专业三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计标准中齿轮传动的参数规范，对齿形轮廓、螺旋升角、齿宽参数、中心内孔结构进行了精准还原。建模阶段首先通过参数化草图绘制齿轮的基准齿形轮廓，结合螺旋扫描特征完成单段斜齿的结构构建，通过镜像阵列操作实现人字齿对称结构的生成，确保两侧螺旋齿的螺旋角完全对称、齿距均匀一致，避免传动过程中出现轴向力不平衡的问题。模型对齿顶倒角、齿根过渡圆角、内孔键槽结构都进行了精细化处理，还原了实际加工中齿轮的工艺细节，避免锐边结构带来的应力集中问题。渲染阶段采用金属材质模拟合金结构钢的齿轮材质表现，调整材质的粗糙度、金属度参数还原机加工齿轮的表面质感，通过三点布光方案突出齿面的结构轮廓与螺旋走向，搭配深色渐变背景凸显齿轮的金属立体感与结构细节，渲染效果清晰展现人字齿轮的对称双螺旋结构特征。该齿轮结构结合了斜齿轮传动平稳、重合度大的优势，同时通过对称人字结构抵消斜齿轮传动产生的轴向力，适用于重载、高速的机械传动场景，建模过程中对齿面啮合区域的结构进行了公差预留设计，确保模型可直接用于后续的装配仿真、运动干涉检查以及有限元结构分析，能够为机械传动系统的设计、教学演示、结构优化提供精准的三维数字模型支撑，模型的结构参数可根据实际传动需求进行参数调整，适配不同传动比、不同载荷等级的传动系统设计需求。
