M-AUDIO BX5D2 专业监听音箱三维建模

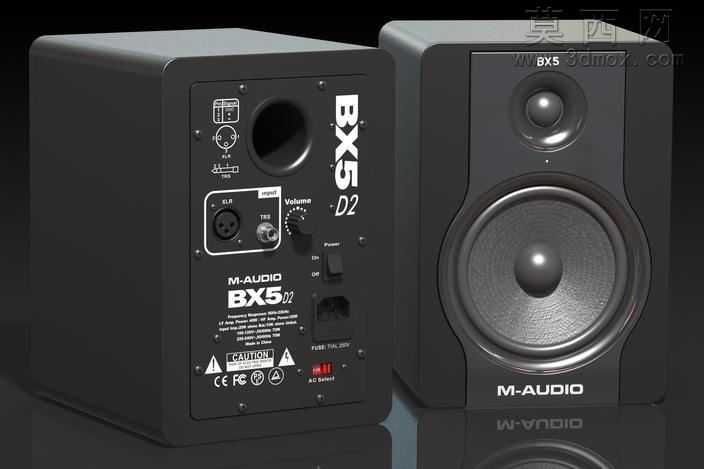

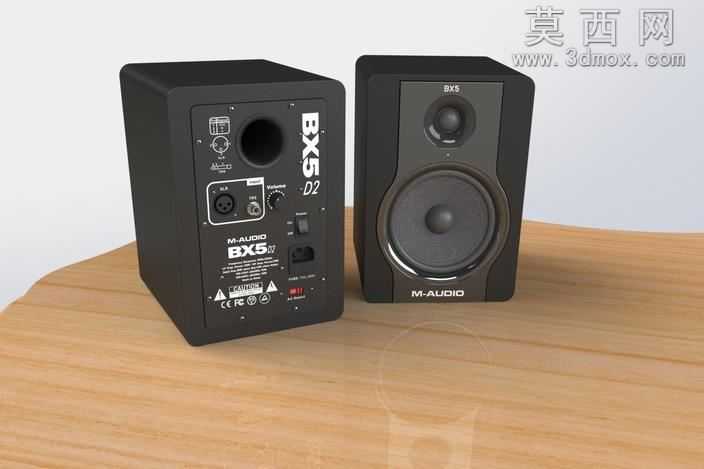

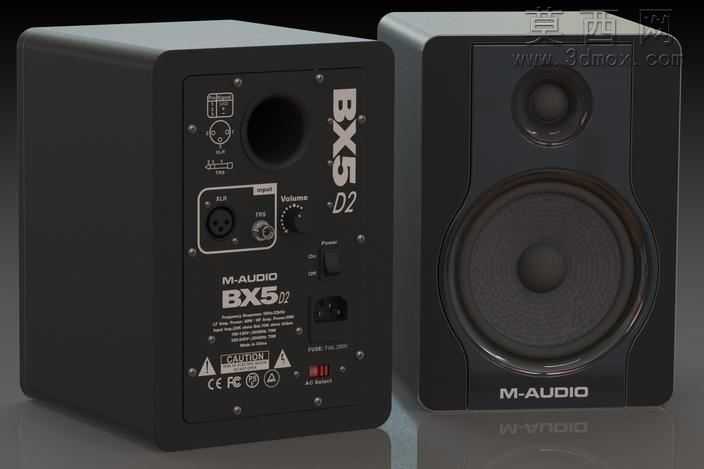

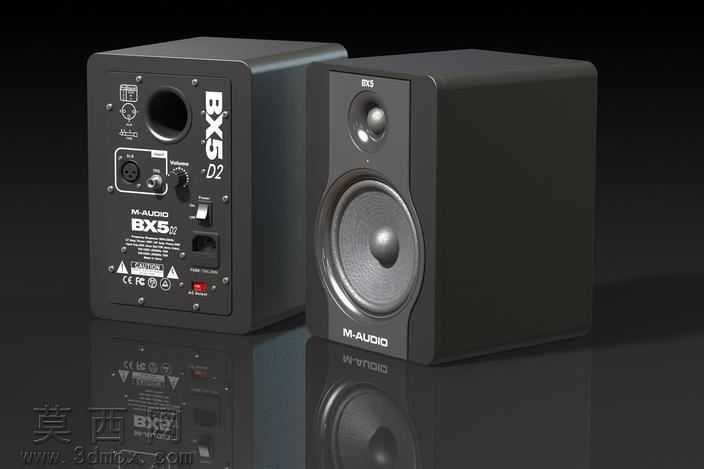

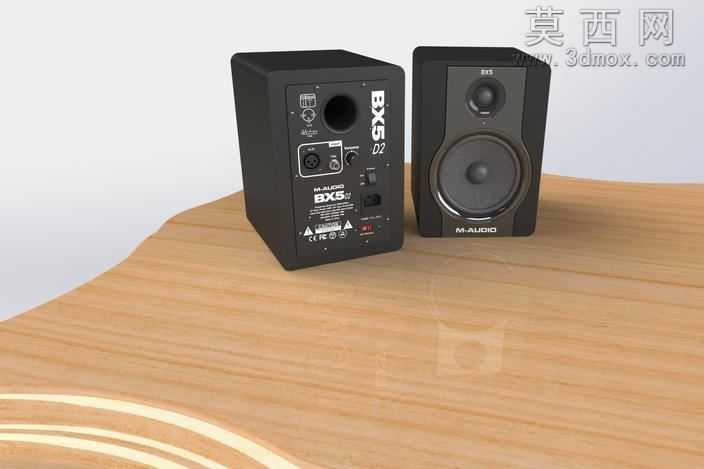

本次建模对象为M-AUDIO BX5D2专业有源监听音箱，建模过程以实物外观与结构特征为核心依据，采用SolidWorks完成全参数化三维模型搭建，兼顾外观还原度与结构合理性。建模前期先对音箱的整体比例进行拆解，将箱体拆分为前面板、主箱体、后接线面板三个核心模块，先通过拉伸凸台命令搭建长方体基础箱体轮廓，再针对前面板的单元安装位做切除特征处理，精准定位高音单元与低音单元的安装开孔尺寸，还原前面板的内凹式单元安装结构，避免单元突出面板的视觉误差。针对箱体表面的细节特征，前面板左上角的品牌标识、下方的M-AUDIO丝印字样，均采用包覆命令实现表面印刷效果的还原，后接线面板的各类接口建模则逐一还原XLR平衡输入接口、TRS输入接口、音量调节旋钮、电源开关、电压选择拨杆、低频增益调节旋钮的外形与安装位置，每个接口都做了对应的凹凸结构处理，还原实物接口的插拔端轮廓与固定螺丝点位，后板上的参数标识、认证标识也通过草图贴图与拉伸文字结合的方式呈现，保证细节辨识度。材质与渲染环节，箱体主体采用哑光黑色磨砂塑料材质，调整材质的粗糙度参数至0.8左右，还原专业监听音箱的防眩光磨砂外壳质感；低音单元的振膜采用掺杂纤维的纸盆材质，调整材质的漫反射颜色为深灰色，添加细微的纤维纹理贴图，还原纸盆的半哑光质感与表面细微肌理；高音单元的球顶振膜采用丝膜材质，添加轻微的半透明属性与柔和反光效果，还原丝膜高音的温润质感；单元周围的金属固定圈采用拉丝金属材质，调整金属的拉丝方向与反光强度，还原金属固定件的冷硬质感。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮音箱正面，补光源弱化箱体侧面的阴影死区，轮廓光从后方勾勒箱体的边缘轮廓，添加深色反光地面，模拟专业产品摄影的影棚效果，让箱体在地面形成柔和的倒影，提升模型的真实感。结构设计上还原了有源监听音箱的内置功放模块的安装空间预留，箱体内部做了对应的加强筋特征建模，后板的散热开孔位置也做了对应切除，保证模型不仅外观还原，也符合真实音箱的内部结构逻辑，可用于产品展示、结构参考、场景搭建等多种用途。
