多缸Wankel旋转式发动机结构三维设计

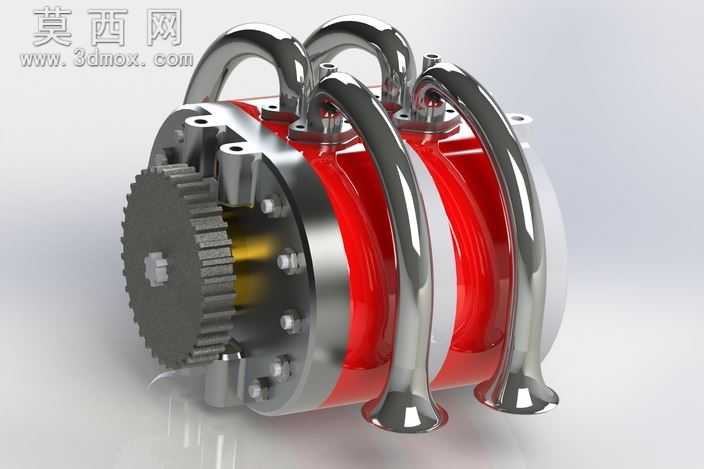

本作品为Wankel旋转式发动机的三维建模设计成果，建模过程中首先梳理转子发动机的核心运行逻辑，区别于传统往复式活塞发动机的结构特性，围绕三角转子的偏心运转轨迹完成核心腔体的参数化绘制，精准还原缸体的型线轮廓，保证转子在腔体内完成进气、压缩、做功、排气四个行程的运动轨迹无干涉。建模阶段对发动机的外置排气歧管做了精细化结构还原，每根弯管的弯曲弧度、接口法兰的安装孔位、喇叭状排气尾口的造型都严格参照转子发动机的排气布局逻辑设计，歧管与缸盖的连接位置做了密封贴合面的结构处理，还原真实发动机的装配关系。前端传动齿轮部分，建模时还原了直齿圆柱齿轮的齿形参数，齿轮与转子输出轴的同轴配合结构、端盖的紧固螺栓排布都做了1:1的结构复刻，端盖上的螺栓孔位、定位销结构清晰明确，还原发动机端盖的密封压紧装配逻辑。材质与渲染阶段，缸体主体部分采用亮面镀铬金属材质，调整材质的反射粗糙度参数，模拟机加工金属壳体的高反光质感；缸套部分采用高饱和度的亮红色烤漆材质，与银色金属壳体形成强烈视觉对比，凸显发动机的性能感；排气歧管采用抛光不锈钢材质，还原金属管道的冷冽光泽与曲面反射效果；前端齿轮采用哑光钢材材质，模拟传动齿轮经过热处理后的金属质感，齿面做了细微的粗糙纹理处理，还原真实齿轮的加工表面特征。渲染时采用柔和的影棚布光，主光源从侧上方打亮发动机主体结构，勾勒出排气歧管的流畅曲面轮廓，辅光补亮暗部细节，避免金属材质出现死黑区域，同时添加柔和的地面反射效果，增强模型的立体感与真实感。设计过程中重点考量转子发动机的紧凑结构特性，省略了不必要的外围附件，突出核心的转子腔体、传动结构与排气系统的布局关系，整体模型结构完整，各部件的装配逻辑清晰，既还原了Wankel旋转发动机的核心结构特征，也通过材质与渲染处理强化了机械产品的工业美感，清晰展现这类旋转式动力装置区别于传统活塞发动机的结构优势与造型特点。
