星形发动机散热缸头结构三维设计

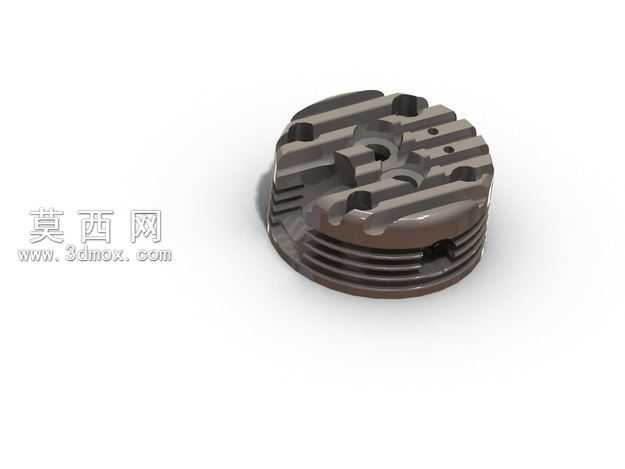

本次星形发动机缸头的三维设计，围绕星形发动机多缸径向排布的特殊布局需求展开，首先针对缸头核心的散热功能进行结构规划，在建模初期先梳理缸头与气缸套、气门组件、散热鳍片的装配逻辑，确定缸头的基准安装面与各功能孔位的同轴度公差要求。建模过程中先构建缸头的主体基座轮廓，以中心安装孔为定位基准，沿径向均匀排布对应各气缸的燃烧室凹坑结构，保证每个缸位的结构尺寸完全一致，适配星形发动机的对称做功特性。散热鳍片的设计是本次建模的重点，通过阵列特征逐层构建环形散热肋片，调整肋片的厚度、间距与延伸长度，在保证缸头整体结构强度的前提下最大化散热接触面积，同时对鳍片的边缘做圆角过渡处理，避免应力集中问题，也优化了后续渲染的光影表现效果。材质设定上为缸头赋予压铸铝合金的材质属性，调整金属粗糙度参数模拟铸铝件的亚光金属质感，对安装孔位、配合接触面做轻微的高光处理，区分加工面与非加工面的视觉差异。结构细节上完善了缸头侧壁的螺纹安装孔、定位销孔的细节特征，还原缸头与缸体、气门组件的装配接口，对燃烧室区域的曲面做连续曲率优化，保证曲面过渡顺滑无折痕。渲染阶段采用柔和的侧上方打光方案，让光线在层层叠叠的散热鳍片间形成自然的明暗层次，突出缸头的立体结构与散热鳍片的排布规律，同时添加柔和的环境反射效果，还原金属材质的真实质感。设计过程中兼顾了缸头的结构实用性与工艺可行性，所有壁厚、肋片厚度都符合压铸件的生产工艺要求，避免出现壁厚突变、倒扣等难以加工的结构，既还原了星形发动机缸头的真实功能结构，也通过三维建模完整呈现了该部件的设计细节与结构特点。
