带安装孔位的法兰式轴座连接构件

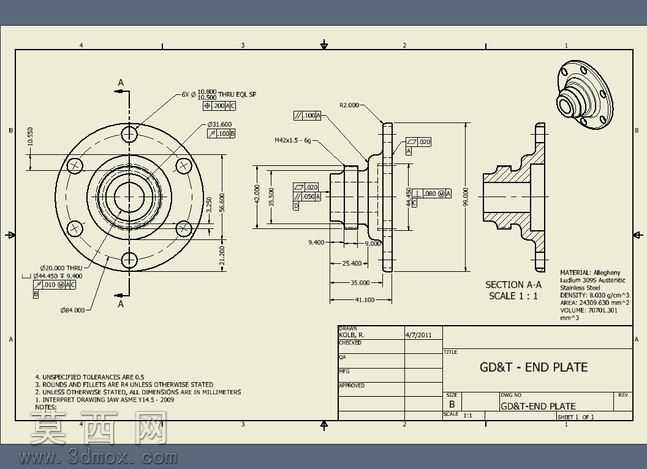

本作品为法兰式轴座连接构件的三维建模成果，建模过程严格遵循机械设计规范，以回转体结构为核心基础展开特征构建。首先通过草图绘制构件的轴向截面轮廓，精准定位法兰盘外径、轴筒内径、外螺纹段长度、安装孔分布圆直径等核心尺寸，采用旋转凸台特征生成构件的主体基体，保证各回转面的同轴度公差符合装配要求。随后在法兰盘端面上进行安装孔的阵列特征创建，采用圆周阵列方式均匀排布6个沉头安装孔，严格控制孔位的位置度公差，确保构件安装时能够与对接部件精准对位，避免装配错位问题。在轴筒外表面创建外螺纹特征时，按照标准螺纹牙型参数绘制螺旋线与牙型截面，通过扫描切除特征生成符合国标要求的螺纹结构，保证螺纹连接的配合精度。建模过程中对各过渡位置添加合理的圆角特征，消除尖锐棱角，既优化构件的应力分布，提升结构强度，也符合实际机械加工的工艺要求，避免加工过程中出现应力集中导致的零件失效。材质设置选用常用的结构钢材质，调整材质的粗糙度、金属反光度参数，还原钢制机械零件的真实质感，渲染时采用柔和的工业环境光，多角度展示构件的法兰盘结构、轴筒结构、螺纹段与安装孔的细节特征，清晰呈现各部分的结构衔接关系。设计过程中重点考量位置公差的标注逻辑，针对安装孔与中心轴孔的位置度、各回转面的同轴度、法兰端面与轴线的垂直度等关键公差要求进行结构优化，确保模型不仅具备外观展示效果，更能够直接用于后续的工程图生成、装配模拟与加工工艺规划，为该类连接构件的实际生产提供精准的三维数字模型支撑，可直接导入对应装配体中完成配合验证，检查构件与相邻部件的干涉情况，提前规避装配环节可能出现的尺寸不匹配问题。
