下承式系杆拱桥钢结构三维设计模型

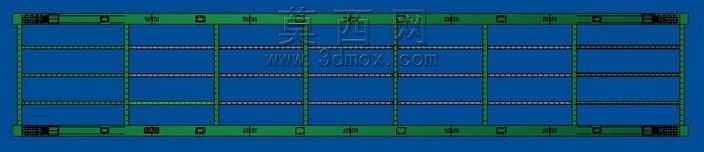

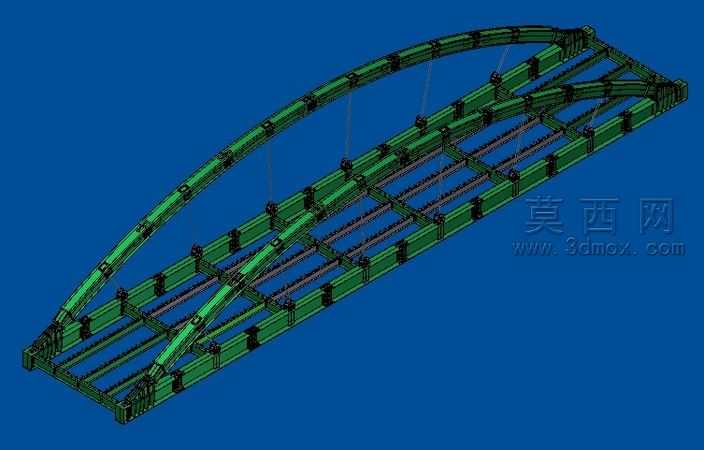

本模型为下承式系杆拱桥的钢结构主体三维设计成果，建模过程中严格遵循桥梁钢结构的实际构造逻辑，以参数化建模方式完成全结构搭建，确保各部件尺寸比例符合工程设计常规规范。模型完整还原了拱桥的核心受力结构：主拱肋采用流畅的抛物线线形设计，拱肋分段拼接的节点构造清晰呈现，每一处连接节点的加劲肋、拼接板都做了精细化建模，还原了钢结构桥梁的节点传力逻辑。桥面系部分采用纵横梁格构式布局，纵梁与横梁的连接位置、横梁与吊杆的锚固构造都做了细致还原，吊杆沿拱肋跨度方向等距排布，精准模拟了吊杆连接拱肋与桥面梁的传力路径，清晰展现下承式拱桥通过吊杆将桥面荷载传递至主拱肋的受力体系。材质设置上，主体钢结构统一赋予哑光深绿色金属材质，模拟工程中常用的钢结构防护涂装效果，材质表面添加了细微的金属颗粒质感与轻微反光属性，还原钢材的真实物理质感，不同连接部件通过细微的色差区分，便于快速识别不同功能的结构构件。渲染阶段采用深蓝色纯色背景突出主体结构，通过三点布光方式打亮模型各个立面，避免结构死角出现过暗阴影，同时添加柔和的环境光遮蔽效果，强化各构件之间的装配层次，让桁架结构的镂空通透感得到充分展现。设计思路上，该模型优先保障结构逻辑的准确性，没有添加冗余的装饰性构件，所有建模元素都服务于展现系杆拱桥的钢结构受力体系，拱肋的横向联系构件、桥面梁的加劲构造都做了完整呈现，既可以作为桥梁工程相关的教学演示素材，也能够为同类型桥梁的初步方案设计提供结构参考，帮助设计者快速理解下承式系杆拱桥的空间构造关系与荷载传递路径，模型各部件均为独立可编辑的实体，支持后续根据实际工程参数调整尺寸、修改构件规格，具备较强的二次编辑适配性。
