南汽用可旋转轴承结构三维设计

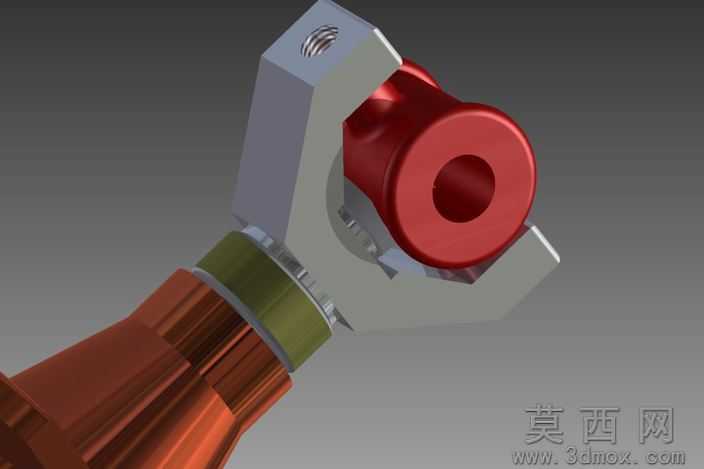

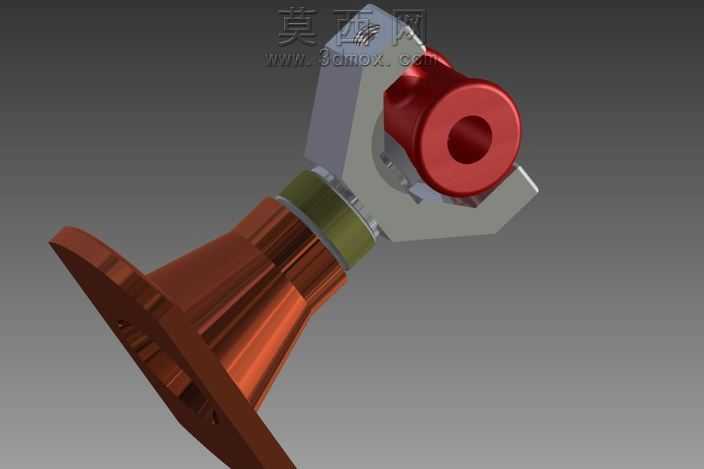

本作品为适配南汽使用场景设计的可旋转轴承结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计公差配合规范，对轴承的旋转副、安装基座、连接法兰等核心结构进行了1:1等比例还原。模型渲染阶段采用金属材质分层赋色方案，底部法兰与旋转轴主体赋予红铜金属材质，通过调整材质粗糙度、反射率参数还原铜质零件的哑光金属质感，中间密封衬套赋予橄榄绿工程塑料材质，上部夹持支架赋予银灰色金属材质，红色轴套部分采用高饱和度烤漆金属材质，通过多材质的色彩区分清晰展现各部件的装配层级与功能分区。结构设计上，该旋转轴承采用法兰式安装底座，底座带有均匀分布的安装孔位，可直接与设备安装面通过紧固件实现刚性连接，锥形过渡的轴身提升了整体结构的抗扭强度，中部设置的密封衬套可阻挡粉尘、水汽进入旋转摩擦副，延长轴承使用寿命，上部的叉形夹持支架与红色轴套形成铰接旋转结构，可实现指定角度范围内的灵活旋转，满足南汽相关设备的转动连接需求。设计过程中优先考虑了零件的装配工艺性，各部件之间预留了合理的装配间隙，既保证旋转动作的顺畅无卡滞，又避免间隙过大导致的运转晃动问题，同时对易磨损的轴套部位做了加厚设计，提升零件的耐用性。模型完成后通过渲染器进行光影调试，采用柔和的侧方主光源搭配环境补光，突出金属零件的轮廓质感与结构细节，清晰展现各部件的装配关系与形态特征，可直接用于机械结构教学、产品方案展示、零部件选型参考等场景，为同类旋转连接结构的设计提供了可参考的具象化方案。
