椭圆形对焊法兰视窗组件三维设计

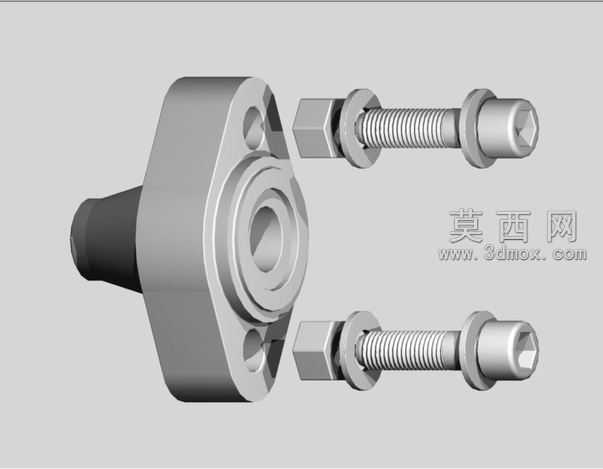

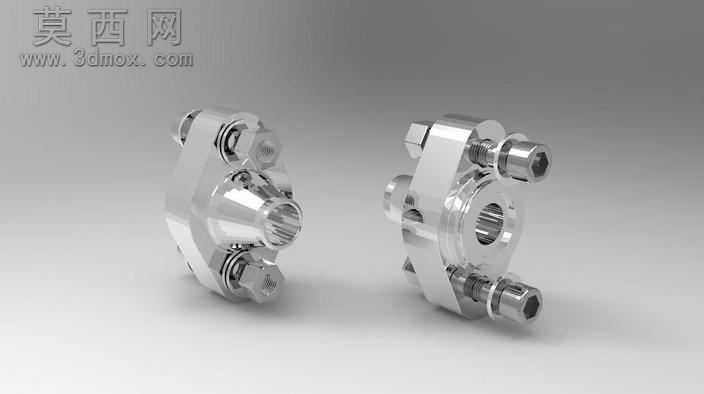

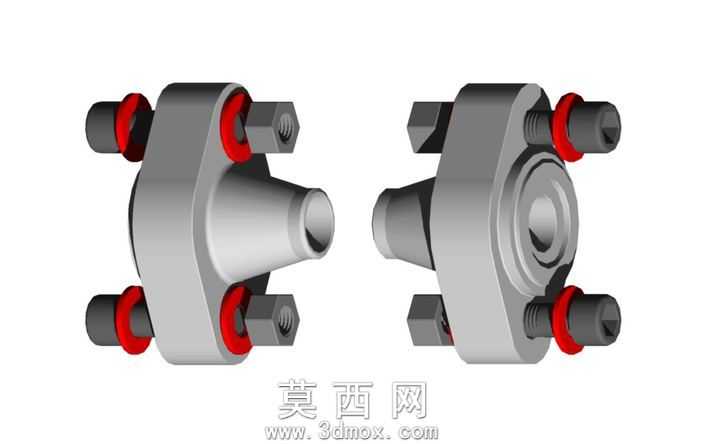

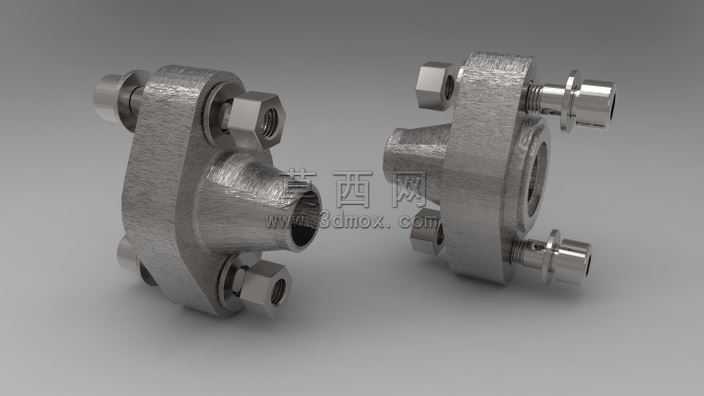

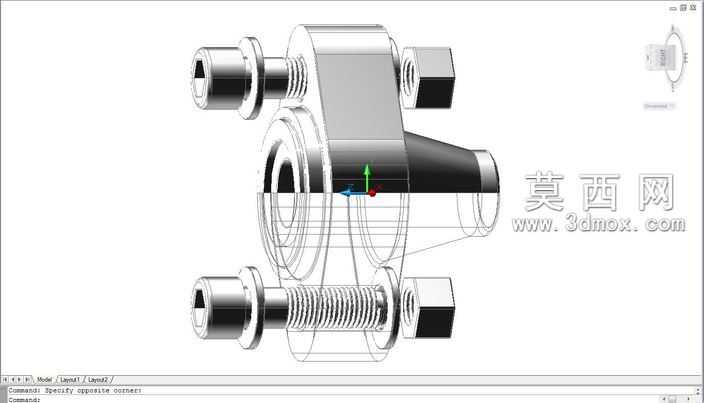

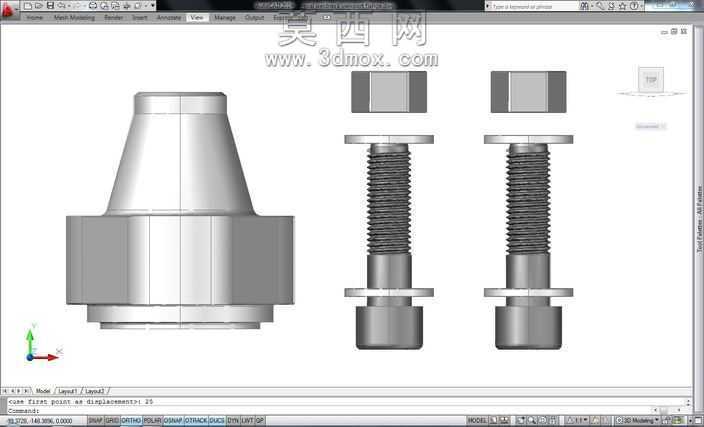

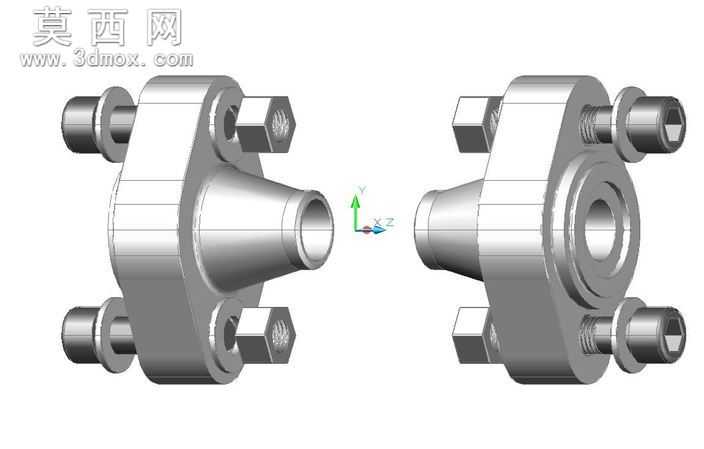

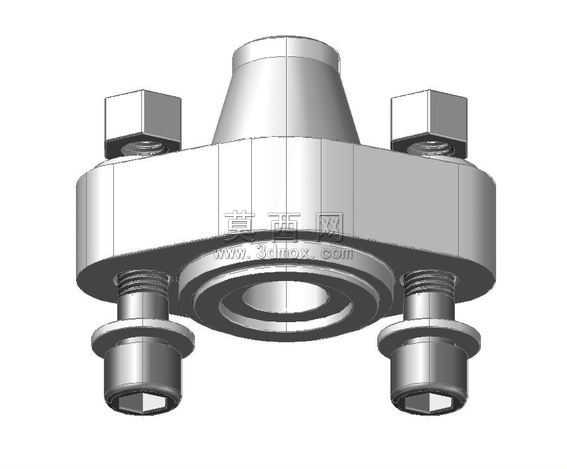

本作品采用三维参数化建模方式完成椭圆形WELDNECK类型带视区法兰的整套组件设计，建模过程中严格遵循管路连接件的通用尺寸规范，对法兰本体、配套螺栓、锁紧螺母、密封垫圈等全部零件进行1:1等比例建模，保证各零件间的装配公差符合实际生产装配要求。建模阶段首先绘制法兰本体的椭圆形截面轮廓，通过拉伸、拔模、倒角等特征命令生成带颈对焊结构，对法兰颈部的过渡圆弧做平滑处理，避免应力集中的结构缺陷，同时在法兰本体上精准定位四个螺栓安装孔位，保证孔位同轴度与位置度符合装配要求，视区窗口的密封槽结构按照标准密封件尺寸设计，确保视窗安装后可实现可靠密封。材质与渲染阶段，为法兰本体赋予黄铜金属材质，调整材质的金属度、粗糙度与反射参数，还原铜质零件的金属光泽与表面加工质感，螺栓、螺母采用不锈钢金属材质，通过细微的粗糙度差异区分不同金属零件的表面处理效果，垫圈部分赋予橡胶类非金属材质，调整漫反射与凹凸参数模拟橡胶垫圈的表面纹理，渲染时采用工作室三点布光方案，通过主光、辅光、轮廓光的搭配突出零件的结构轮廓与金属质感，背景采用渐变灰色调突出主体零件，最终渲染效果清晰展现各零件的装配关系与外观细节。结构设计上，整套组件采用四组螺栓副实现法兰的锁紧连接，椭圆形的法兰结构相比圆形法兰可在满足视区观测需求的前提下缩小安装占用空间，带颈对焊的结构可提升法兰与管路焊接后的结构强度，视区窗口采用透明耐压材质，可在管路运行过程中直观观测内部介质的流动状态，整套模型的各零件可单独导出用于工程出图、装配仿真或3D打印验证，各特征参数保留可编辑属性，方便后续根据不同管路压力等级、通径尺寸调整对应参数，适配不同的工况使用需求。
