引擎驱动式风机装置三维结构设计

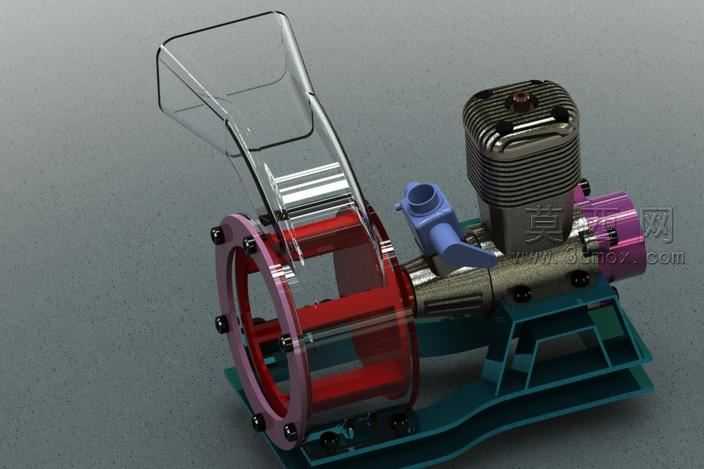

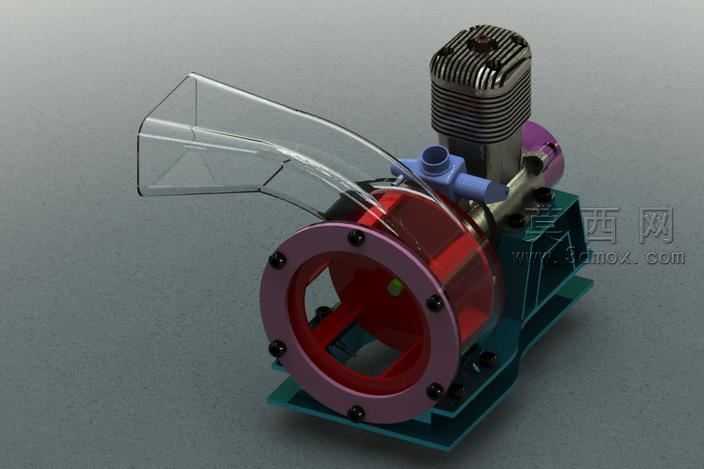

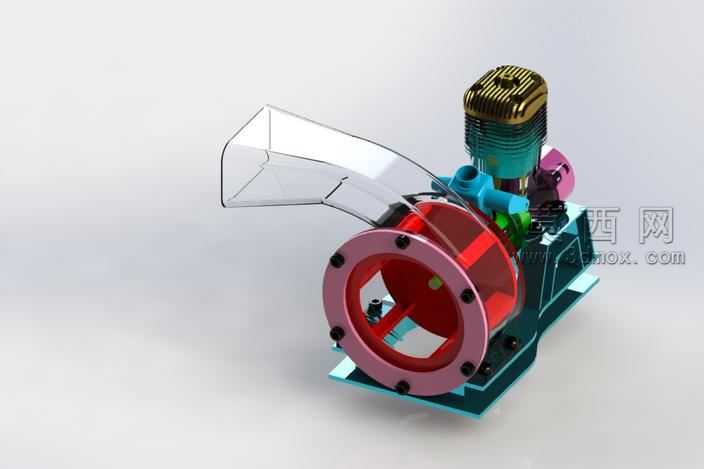

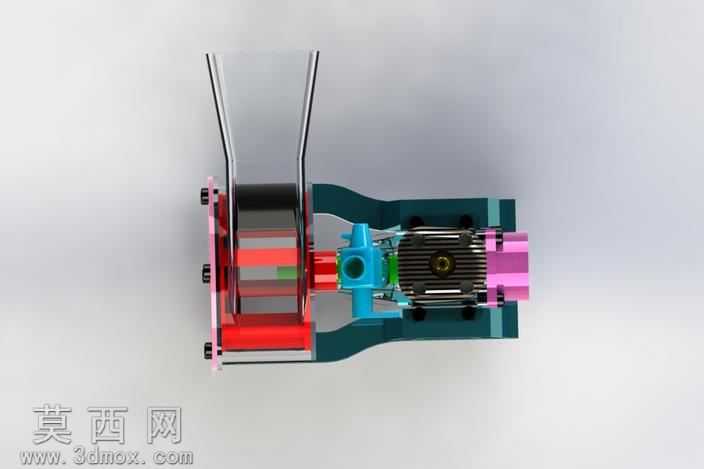

本作品为引擎驱动式风机装置的三维建模成果，建模阶段依托参数化设计逻辑完成全零件的独立构建，首先对动力核心的单缸引擎部分进行精细化还原：针对引擎上部的散热鳍片采用阵列特征实现等距排布，保证散热结构的规整性，对引擎顶部的气门组件、侧部的进气接口分别做独立草绘拉伸与倒角处理，还原动力单元的外部结构特征。传动连接段采用轴类零件建模逻辑，通过回转特征构建主轴主体，搭配键槽、定位轴肩的细节设计，实现引擎动力输出端与风机叶轮腔的精准对接，保证传动路径的同轴度符合机械设计规范。风机腔体部分采用薄壁特征构建外壳主体，前端的透明风罩通过曲面放样、加厚特征完成流线型造型，还原风罩的导流曲面形态，腔体与引擎连接的法兰盘采用圆周阵列螺栓孔的设计，搭配不同色彩的材质区分法兰压圈与腔体主体，清晰展示装配定位关系。底部的安装机座采用焊接机架的建模思路，通过拉伸、筋特征构建承托结构，对机座的安装孔位、支撑折弯处做圆角过渡处理，还原机架的承重结构形态。渲染阶段针对不同部件匹配对应材质：引擎主体赋予磨砂金属材质模拟铸铁缸体的质感，散热鳍片边缘做轻微高光处理凸显金属切削的规整度，透明风罩赋予高透亚克力材质，添加轻微折射与反射效果还原透明护罩的视觉特性，法兰压圈赋予玫红色金属漆材质、腔体外壳赋予亮红色烤漆材质、机座赋予青蓝色喷塑金属材质，通过差异化色彩区分不同功能部件，提升装配结构的辨识度。设计过程中充分考虑部件的装配逻辑，所有连接部位的定位尺寸、配合间隙均参照通用机械设计标准设定，既保证整体结构的视觉完整性，也还原了引擎风机从动力输出、传动连接到风导流、机架固定的完整功能链路，清晰展示了内燃动力驱动风机的结构组成与装配关系。
