单级斜齿轮减速箱二维工程设计图纸

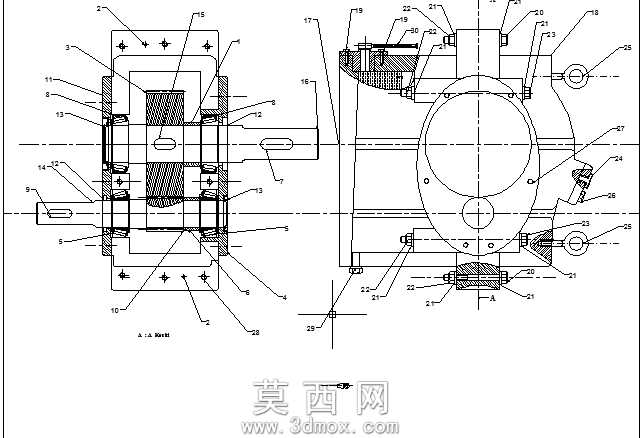

本套图纸为单级斜齿轮传动齿轮箱的二维工程设计图，完整呈现了该传动部件的整体装配结构与各零件的装配关系。图纸采用机械制图标准规范绘制，包含主视全剖视图与侧视外形视图两个核心视图，清晰展现了齿轮箱的内部构造与外部轮廓。从结构设计来看，该齿轮箱采用剖分式箱体结构，上下箱体通过定位销与连接螺栓实现精准定位与紧固，保证箱体的刚度与密封性能；内部装配有一对啮合的斜齿圆柱齿轮，斜齿轮设计相比直齿轮具备更高的重合度，传动过程更平稳、承载能力更强、运行噪音更低，适配中等载荷的动力传动场景。输入轴与输出轴均采用阶梯轴结构设计，轴上对应位置加工有键槽，通过平键实现轴与齿轮、轴与外接传动件的周向固定，传递旋转扭矩；轴系支撑采用深沟球轴承，分别布置在齿轮两侧的轴颈位置，可同时承受径向载荷与少量轴向载荷，适配斜齿轮传动产生的轴向分力，轴承外侧设置有轴承端盖，端盖与箱体之间加装密封垫片，既可以实现轴承的轴向定位，也能防止箱体内部润滑油泄漏，同时阻挡外界粉尘、杂质进入箱体内部破坏传动副与轴承。箱体顶部设计有观察孔与透气装置，可随时观察内部齿轮的啮合与磨损情况，同时平衡箱体内外气压，避免运行过程中箱体内温度升高、气压增大导致润滑油渗漏；箱体下部设置有油位指示装置与放油螺塞，可便捷监测箱内润滑油液位，更换润滑油时可快速排空旧油；箱体两侧的轴承孔位置加工有回油槽，可将轴承处积聚的润滑油导回箱体内油池，实现润滑系统的循环。图纸对所有零件都标注了对应的件号，可配套零件明细表清晰对应每一个组成零件，完整覆盖了从箱体、齿轮、轴、轴承、端盖到紧固件、密封件、标准件的全部装配关系，尺寸标注与公差配合符合机械设计标准，可直接用于生产加工指导、装配工艺编制，也可作为三维建模的参考依据，还原齿轮箱的完整三维结构，用于后续的运动仿真、有限元强度校核等设计验证工作。
