手动首饰压延卷制加工设备结构模型

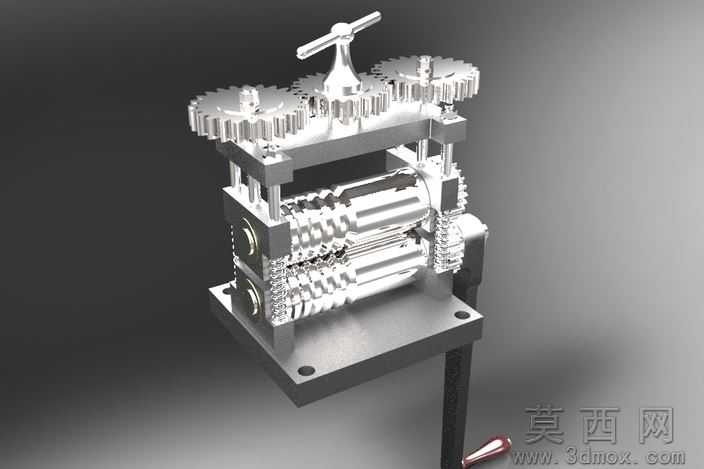

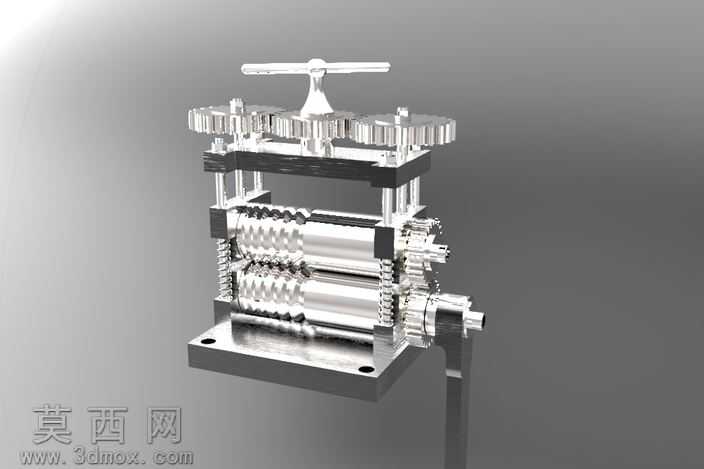

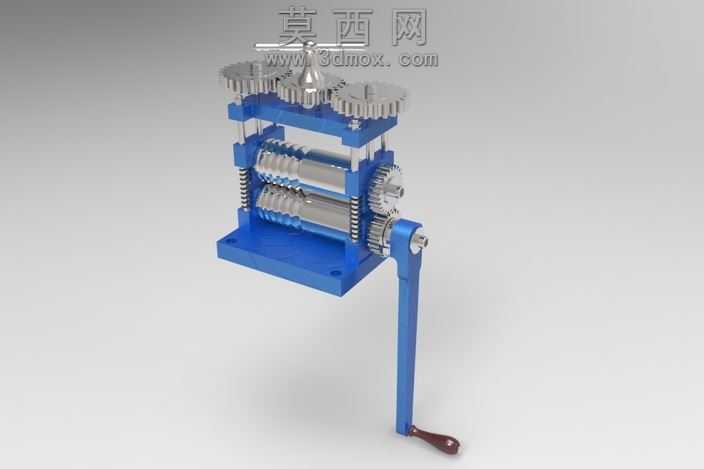

本模型为手动首饰压延卷制加工设备，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工设备的尺寸比例规范，对每一处结构细节都做了精准还原。设备主体框架采用蓝色金属材质渲染，模拟工业常用喷塑钢板的质感，表面做了细微的磨砂纹理处理，避免塑料感过重，还原金属机架的厚重稳固特质。顶部传动齿轮组采用银灰色金属材质，还原钢制齿轮的金属光泽，齿形轮廓做了精准的啮合匹配，确保手动摇臂转动时齿轮组的传动逻辑符合真实机械原理，每一个齿的倒角、啮合间隙都按照标准齿轮参数建模，保证结构运动逻辑的合理性。设备核心的双层辊压结构是建模重点，上下两层辊轴表面做了对应首饰压延需要的纹理造型，辊轴两侧搭配弹簧复位结构，弹簧的螺距、线径都按照标准压缩弹簧参数建模，既可以实现压合间隙的微调，也能直观展示设备的压合缓冲原理。侧面延伸的手动摇臂采用长杆结构搭配木质握柄，握柄部分做了深棕色木质纹理渲染，还原实木握柄的温润质感，摇臂与机架连接的转轴部分做了轴套、限位结构的细节还原，确保摇臂转动时的结构支撑逻辑清晰。建模过程中对所有装配零件都做了干涉检查，确保各部件装配关系合理，没有出现结构穿模的问题，机架底部的安装孔、固定螺栓都做了细节刻画，还原真实设备的安装固定结构。渲染阶段采用柔和的工作室光照环境，主光源从侧上方打亮设备主体，辅助光源补全暗部细节，阴影做了柔和虚化处理，既突出设备的金属材质质感，也清晰展示各部分的结构层次，整体模型完整还原了手动首饰压卷设备的机械结构与工作原理，可用于首饰加工设备的结构展示、原理演示以及相关机械设计的参考使用。
